Información General

Descripción

WEJOIN WJTSBRD - Tablero de control para torniquete WJTS112 & WJTA122 WEJOIN

La tarjeta lógica tiene guardada la información del funcionamiento del torniquete y trabaja de manera electrónica, para poder realizar los movimientos en el equipo, dependiendo de la orden que nosotros indicamos.

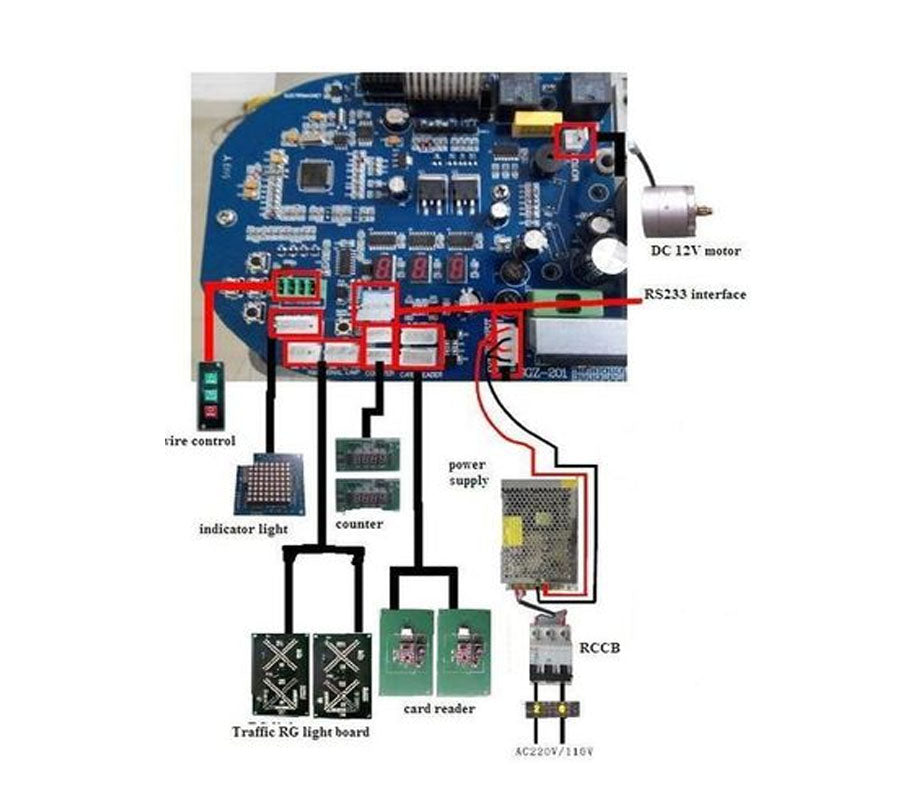

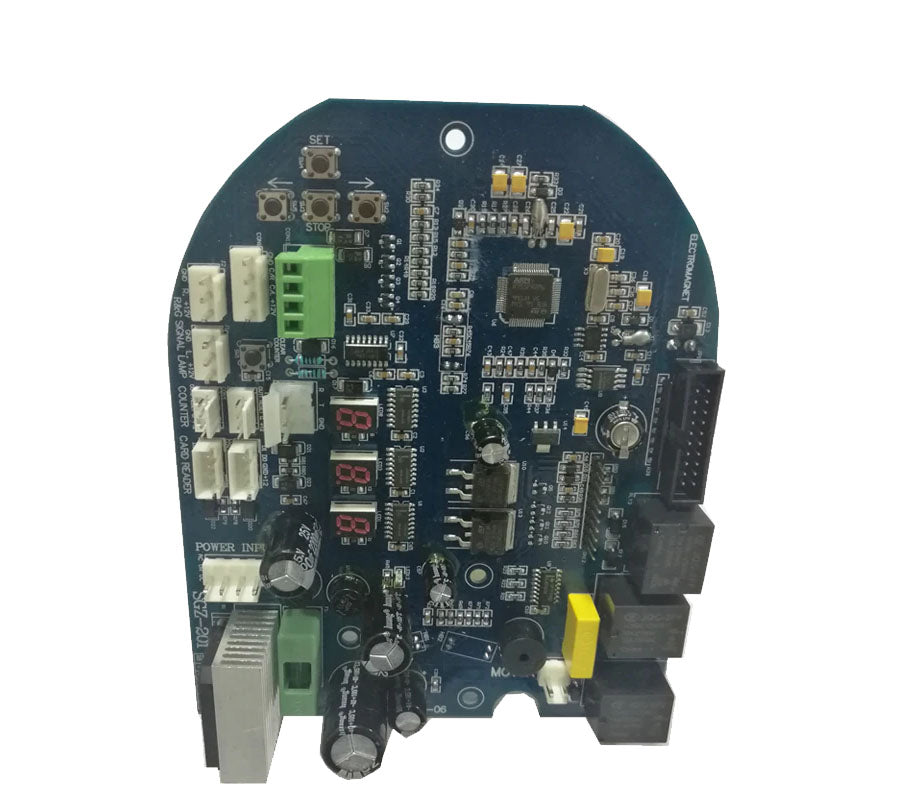

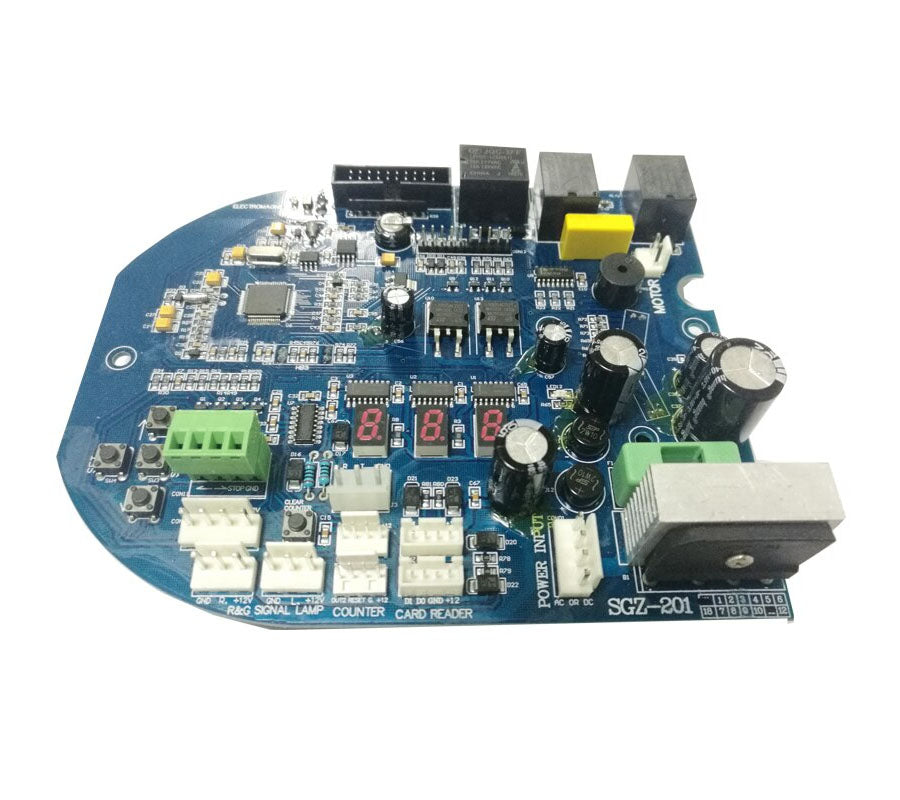

 La placa principal, es una tarjeta de circuito impreso a la que se conectan los componentes que constituyen la barrera de acceso peatonal. Tiene instalados una serie de circuitos integrados que hacen la función necesaria para mandar señales de apertura y cierre de los equipos, para que realice su funcionamiento

 La tarjeta de control para torniquete de medio cuerpo es un accesorio del tripoide que se alimenta por medio de corriente eléctrica su control electrónico: solo necesitan un pequeño empuje del usuario para iniciar el movimiento y a partir de ahí su motor proporciona el giro suave y preciso de los brazos.

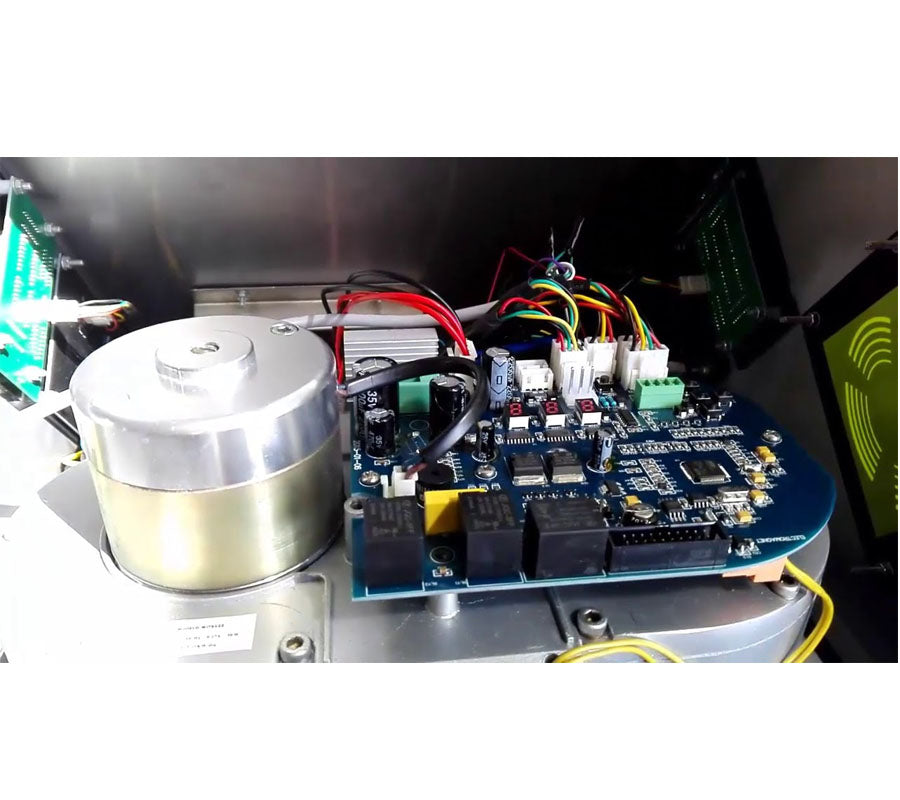

 El torniquete ya instalado con su tarjeta electrónica se le pueden realizar diferentes configuraciones con respecto a las necesidades que el cliente solicite para poder dar acceso de diferentes formas, puede ser manual, de forma visual o mediante el circuito electrónico incorporado niega o permite el paso de solo una persona cada vez, para acceder a un lugar determinado.

Características

Funciones y características:

1. Carcasa de acero inoxidable y carcasa de acero.

2. Pases bidireccionales. Al leer la tarjeta desde cierto lado, la luz indicadora dirige la dirección opuesta.

3. La caída automática de los brazos cuando se apaga.

4. Los brazos se levantan automáticamente cuando se enciende.

5. Indicador de semáforo Mostrar El espectáculo de luz verde de esta manera puede pasar leyendo la tarjeta, mostrar el espectáculo rojo de esta manera no puede pasar.

6. Wingen 26 / Dry contact es compatible con tarjeta inteligente para control de acceso.

7. Contadores de pasajeros (hay interfaz en PCB para lector de tarjetas y contador).

8. Inspección fotoeléctrica. (fijado en la parte posterior de la PCB)

9. Si el pasajero no pasa en un tiempo válido, el pasaje se bloqueará. Y el operador puede configurar el tiempo de paso válido.

Aplicaciones

Los torniquetes son utilizados principalmente en instalaciones deportivas (estadios deportivos, gimnasios, eventos deportivos), Transporte (medios de transporte público) y acceso a edificios públicos y privados (empresas, discotecas, pubs), como herramienta de control de acceso de personas y como medio de pago.

Especificaciones

Manual, electromagnético o totalmente automático Completamente automático

Dirección giratoria Dirección doble

Fuente de alimentación 220V ± 10%, 110 ± 10%

Frecuencia 50 / 60Hz

Tensión de trabajo del motor DC12V

Potencia nominal 50 W

Motor de accionamiento Motor DC con escobillas

Interfaz de entrada Señal de nivel eléctrico DC12V, más de 10 ms, o corriente de transmisión de señal de impulso DC12V, más 10mA

Velocidad de tránsito 25 ~ 32 personas / min.

Temperatura de trabajo -25 ° C ~ 55 ° C

Ambiente de trabajo interior / exterior (refugio)

Humedad relativa ≤95%, sin condensación
