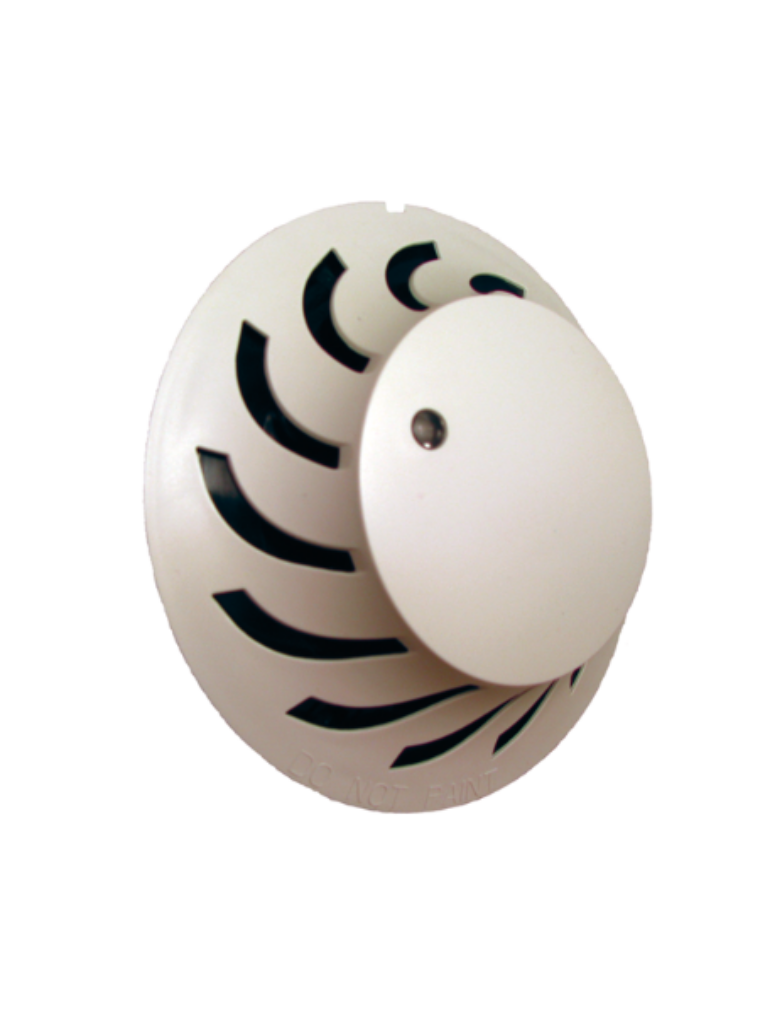

BOSCH F_FAP440 - Detector de humo fotoelectrico / Compatible con panel FPA1000

Información General.

Es un detector de humo fotoeléctrico diseñado para detectar la presencia de humo mediante la tecnología fotoeléctrica, lo que permite una respuesta rápida ante incendios. Es compatible con el panel de control FPA1000 de Bosch, facilitando su integración en sistemas de alarma de incendios. Sus beneficios incluyen alta precisión en la detección de humo, minimización de falsas alarmas, fácil instalación y mantenimiento, y una mayor seguridad en espacios residenciales o comerciales al garantizar una alerta temprana en caso de incendio.

Principales características

• La Tecnología de rayo dual ofrece mejor diferenciación del tamaño de las partículas, lo que da como resultado menos falsas alarmas
• El umbral de humo es ajustable se compensa automáticamente
• Direccionamiento con interruptores giratorios
• Modos de funcionamiento flexibles determinados por el panel de control
• El mecanismo de cierre de bases seleccionable impide la retirada mal intencionada del detector
• La tecnología multicriterio o multisensor reduce las falsas alarmas

Especificaciones técnicas.

• Consumo máximo: De corriente a 25 °C (77 °F) y con tensión de bus de 39 V.
• En reposo: 0,17 mA.
• Alarma: 5 mA.
• Al sondear: 22 mA ± 20%.
• Tensión en operación (lazo SLC): 24 V CC a 41 V CC..
• Resistencia de línea máxima permitida: 50 Ω.
• Categoría de protección: IP 42.
• Humedad relativa: < 95% (sin condensación).
• Temperatura de Instalación: De 0 °C a + 38 °C (de +32 °F a +100 °F).
• Detector: 11,2 cm. x 5,1 cm. (4,4 pulg. x 2 pulg.).
• Detector en una base de 4 pulg: 12,7 cm. x 6,4 cm. (5 pulg. x 2,5 pulg.).
• Detector en una base de 6 pulg.: 17,8 cm. x 6,4 cm. (7 pulg. x 2,5 pulg.)
• Material de la carcasa: CYCOLOY/ABS.
• Sensor de humo: 4,1%/m a 11,48%/m (1,25%/pies a 3,5%/pies).
• Sensor de calor: +57 °C (+135 °F) + RoR.

Incluye

• 1 Detector de rayo doble FAP-440‑D/-DT/-DTC.
• 1 Protección contra polvo.

Tecnología de doble rayo

El detector contiene dos emisores que operan a distintas longitudes de onda. Las distintas longitudes de onda permiten una mejor identificación del tamaño de las partículas para diferenciar las partículas de humo de otros tipos de partículas que podrían estar presentes. Esto da como resultado una menor cantidad de falsas alarmas debido a polvo, vapor de agua o humo de cigarrillos.

‎Indicador LED

El cabezal del detector incluye un LED multicolor encargado de indicar el estado. Para verificar la alimentación que le llega al detector y el funcionamiento de la comunicación del lazo direccionable analógico, el indicador LED parpadeará de color verde si su funcionamiento es correcto (sondeo). A través de los ajustes de parámetros del panel, es posible activar o desactivar el funcionamiento del indicador de sondeos. En caso de alarma, el detector LED estará siempre de color rojo y no parpadeará.

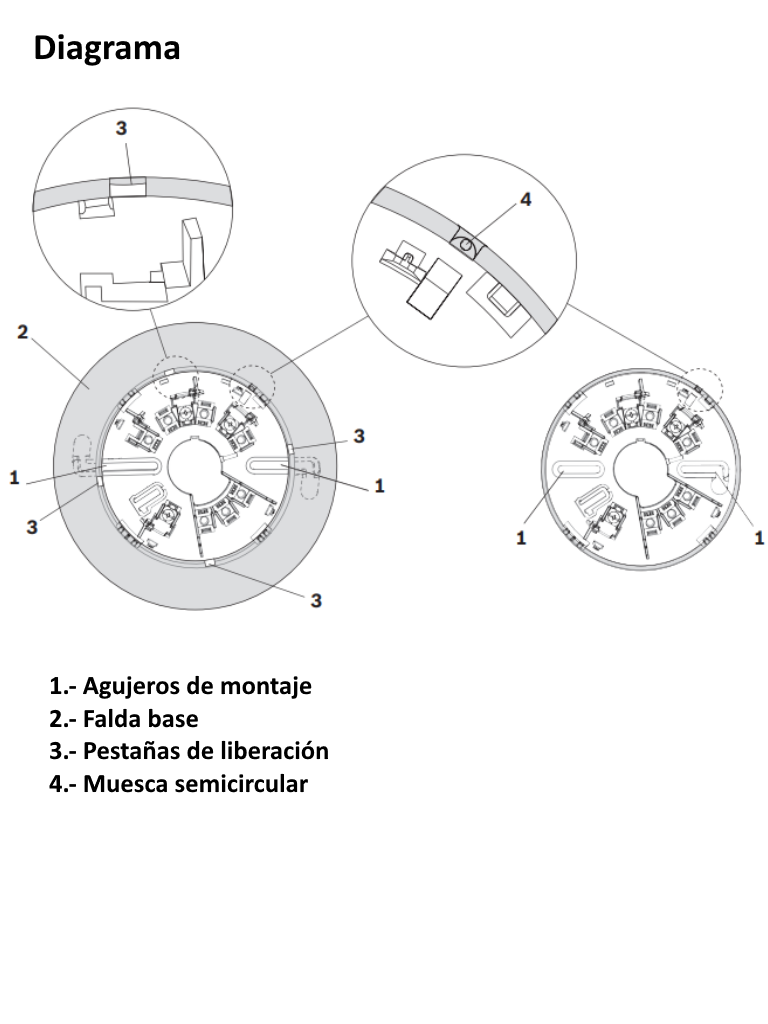

Construcción modular

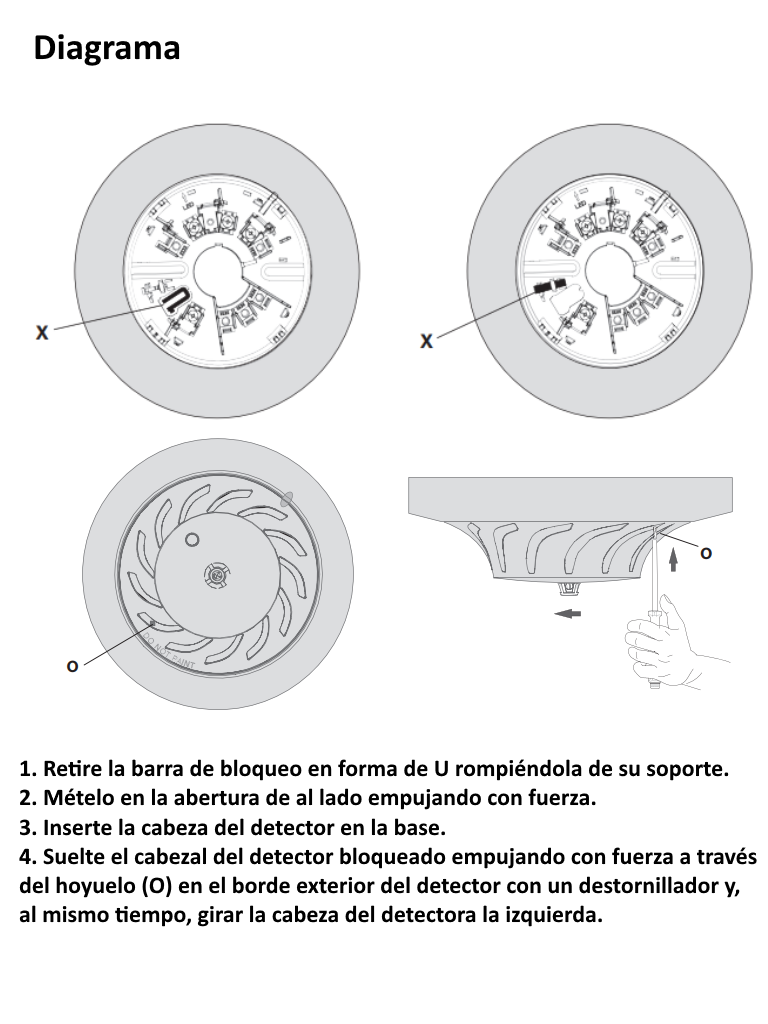

Los detectores de doble rayo FAP‑440 forman parte de un diseño modular de dos piezas para montajes de detectores. Un detector de doble rayo de la serie FAP‑440 se adhiere a una base analógica de la serie FAA‑440. La pestaña de bloqueo de seguridad de la base evita la extracción no autorizada del detector de la base.

Compensación y calibración de la sensibilidad

La sensibilidad del sensor de humo se puede programar a través de 12 niveles. A lo largo de su ciclo de vida útil normal, los detectores de humo realizan de forma periódica supervisiones con respecto al nivel calibrado de fábrica y compensaciones automáticas, de modo que el nivel de sensibilidad se encuentre en todo momento en el nivel programado. Cuando el detector está excesivamente contaminado, dicho problema se anunciará en el panel de control.

Consideraciones sobre el montaje

Los detectores se suelen montar en el techo. Sin embargo, si se montan en una pared, deben situarse a una distancia mínima de 10,2 cm. (4 pulg.) y máxima de 30,5 cm. (12 pulg.) bajo el techo. Si hay en la zona algún otro dispositivo que contenga imanes o emita campos magnéticos (por ejemplo, altavoces), la base debe estar situada a una distancia mínima de 30 cm. (1 pie) de dichos dispositivos. De ese modo, se evitará la activación no deseada del interruptor de prueba. Para cumplir con la Norma UL, debe mantenerse un espacio inferior a 9,14 m. (30 pies) entre los detectores de humo.

Consideraciones sobre el cableado

El panel de control se comunica con los detectores a través del lazo direccionable analógico, que permite utilizar un cableado estándar no trenzado ni apantallado para los dispositivos SLC.

Se han probado y aprobado las siguientes secciones de cable:

Longitud máxima

• 0,8 mm.2 (18 AWG) 1200 m. (4000 pies)
• 1,3 mm.2 (16 AWG) 1900 m. (6225 pies)
• 2,1 mm.2 (14 AWG) 2200 m. (7200 pies)
• 3,3 mm.2 (12 AWG) 3000 m. (9850 pies)

Bases de detector

• FAA‑440‑B4: Base estándar analógica de 4 pulg
• FAA‑440‑B6: Base estándar analógica de 6 pulg
• FAA-440-B4- -ISO: Base aisladora analógica de 4 pulg
• FAA-440-B6- -ISO: Base aislad

Programación

La programación local se lleva a cabo en el teclado del panel o través de un navegador web en un ordenador. La programación remota se lleva a cabo a través de un navegador web.

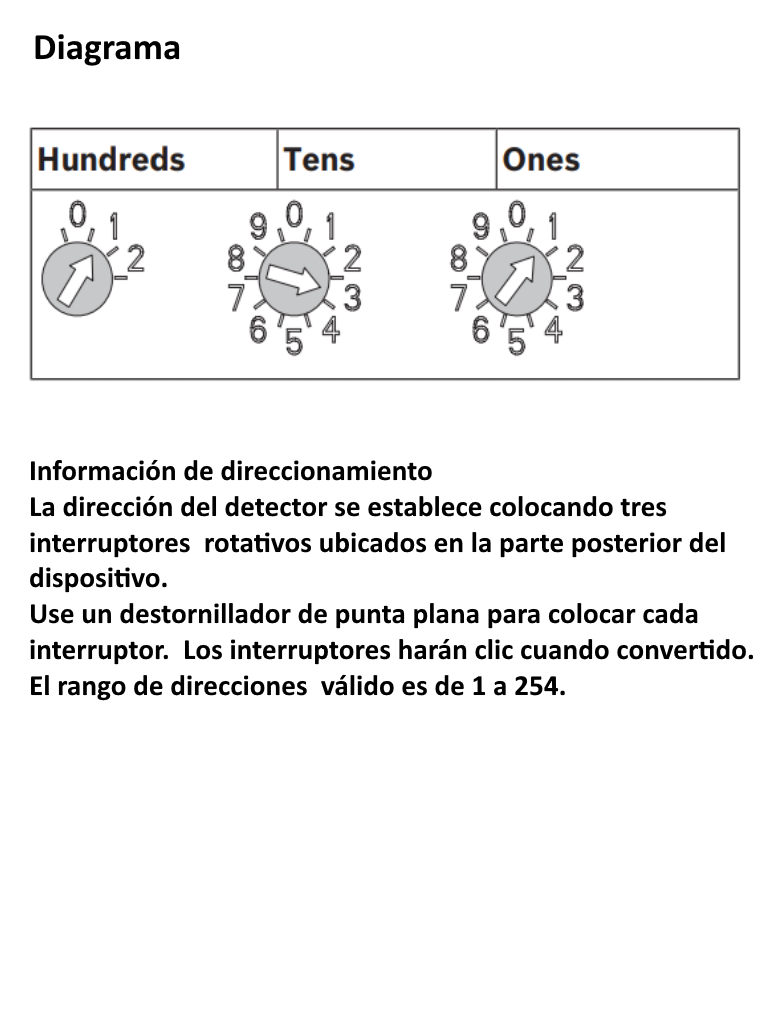

Rango de direcciones

Los detectores de doble rayo de la serie FAP‑440 cuentan con un rango de direcciones válido de 1 a 254, configurable a través de los interruptores giratorios de la parte posterior del detector.

Certificados y homologaciones

• UL UROX Smoke-automatic Fire Detectors (ANSI/UL 268).
• CSFM see our website.

Indicador remoto

Si se va a usar un indicador remoto en el circuito, debe estar a una distancia inferior a 3 m. (10 pies) de la base.

Accesorios para centrales de incendios

• FPE‑1000‑SLC Módulo enchufable de circuito de línea de señalización.

Centrales de incendio

• FPA‑1000 Centrales de incendio direccionables analógicas.
