PRASCS- Controlador del Sistema PRAESENSA / Pequeño

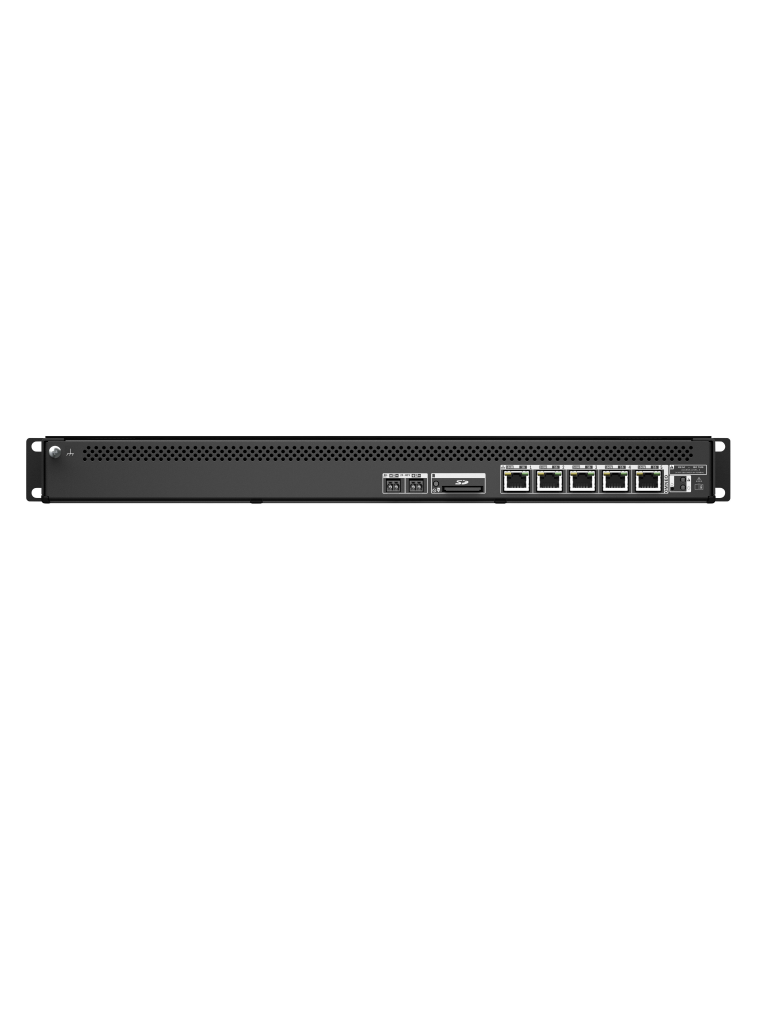

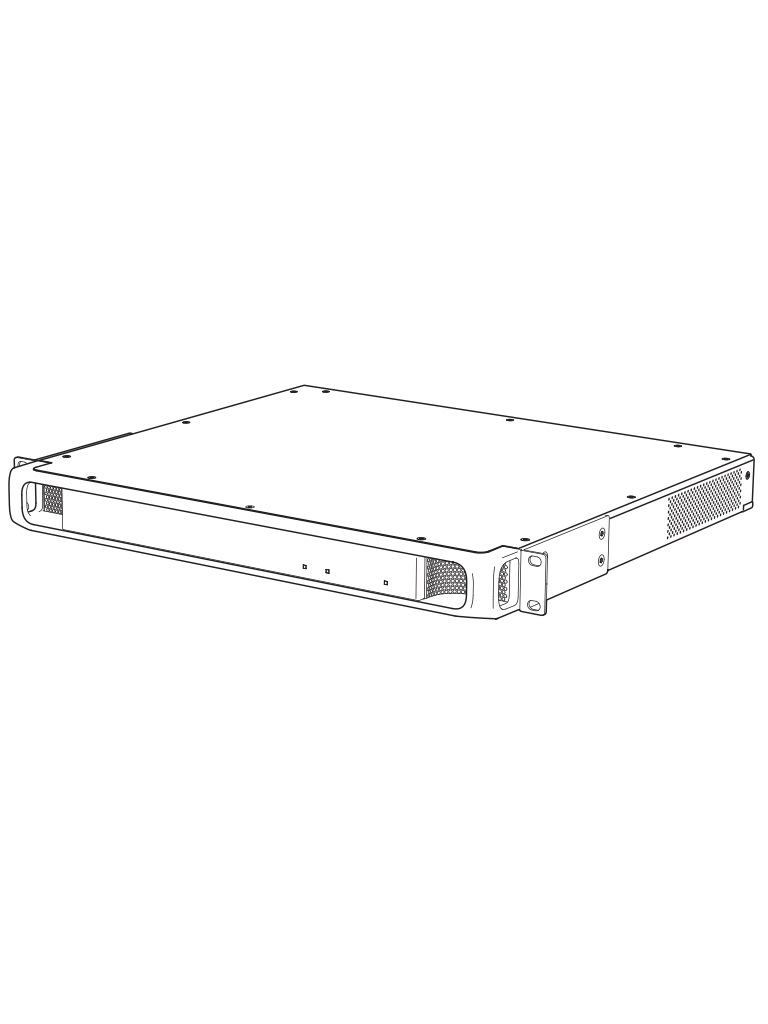

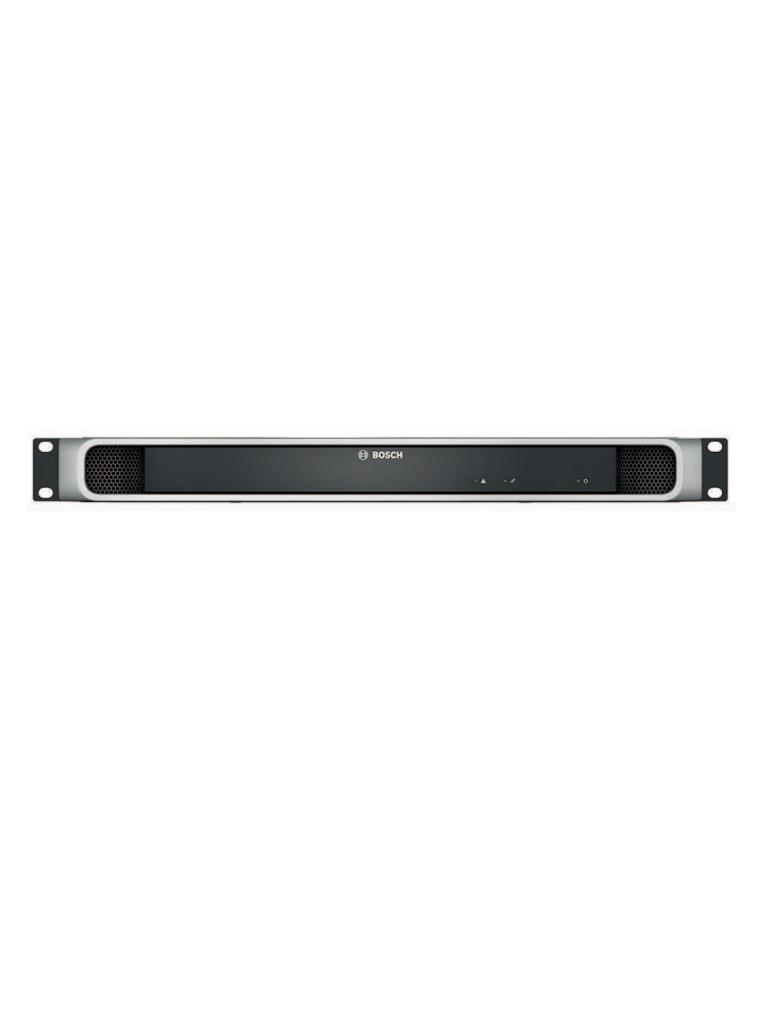

PRA-SCS Controlador del sistema, pequeño

Controlador del sistema y gestor de mensajes para aplicaciones de megafonía y alarma por voz, conectado a red, con alimentación CC.

Número de pedido PRA-SCS | F.01U.325.040

El controlador del sistema pequeño PRA-SCS es la variante económica de la gama de controladores del sistema PRAESENSA. El controlador pequeño incluye todas las funciones del controlador del sistema grande PRA-SCL, excepto algunas limitaciones relativas al tamaño del sistema.

El controlador del sistema gestiona todas las funciones relacionadas con el sistema en un sistema de megafonía y alarma por voz PRAESENSA. Enruta todas las conexiones de audio entre fuentes de audio y destinos de PRAESENSA conectado a red. Supervisa y reproduce los mensajes y tonos almacenados en su memoria flash, ya sea de forma programada o iniciada manualmente desde un PC o una central de llamadas. Gestiona el direccionamiento de secuencias de música de fondo junto con las llamadas convencionales y de emergencia, basadas en el nivel de prioridad y la ocupación de la zona. Recopila toda la información de estado de los dispositivos del sistema conectado, gestiona los registros de eventos y notifica fallos.

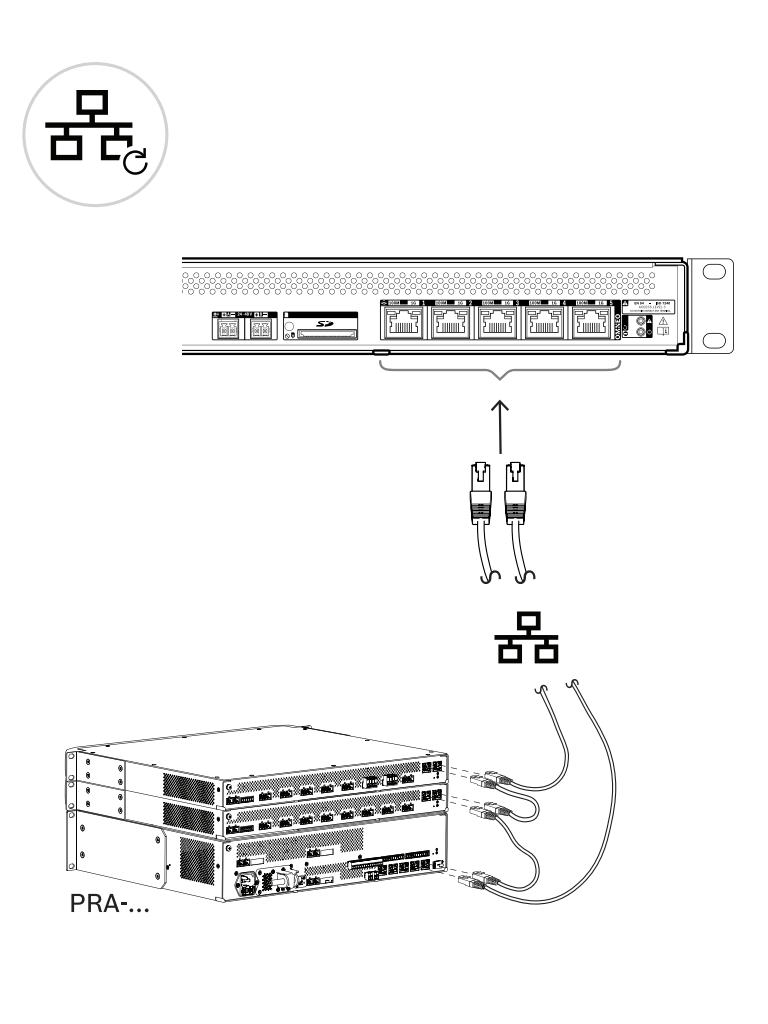

El controlador del sistema está conectado a la red a través de OMNEO y recibe alimentación CC desde una fuente de alimentación multifunción con respaldo de batería integrado, dando cabida tanto a topologías del sistema centralizadas como descentralizadas. Las conexiones a otros dispositivos del sistema se realizan mediante un conmutador de 5 puertos integrado compatible con RSTP.

El servidor web integrado permite la configuración del sistema mediante un navegador.

Características

• Control total sobre dispositivos PRAESENSA y direccionamiento de audio

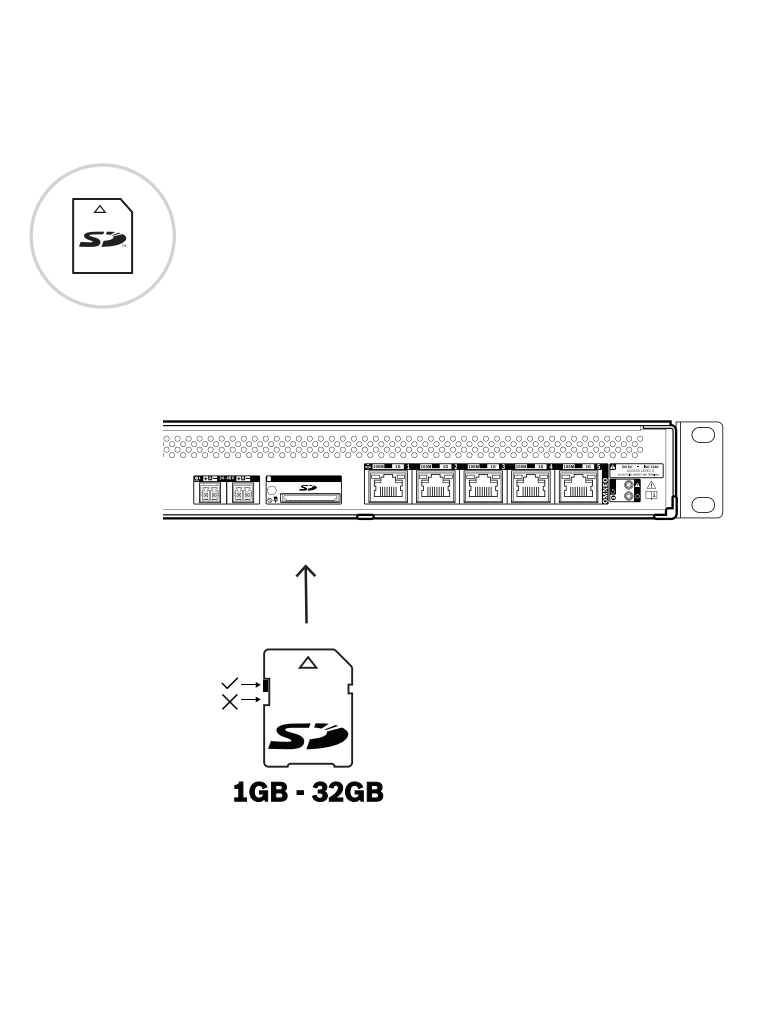

• Almacenamiento integrado supervisado de mensajes y archivos de tono
• Soporte para secuencias de entrada y salida de audio Dante
• Interfaz abierta para aplicaciones de otros fabricantes
• Conectado a red IP en OMNEO de audio y control

Funciones

Control del sistema y direccionamiento de audio

• Capacidad para controlar sistemas PRAESENSA con un máximo de seis amplificadores. En combinación con los amplificadores PRA-AD608, el PRA-SCS es suficiente para controlar hasta 48 zonas. Utilice el PRA-SCL para dirigirse a más zonas o si necesita más energía.
• El número de canales dinámicos OMNEO que se puede direccionar es ilimitado, lo que permite varias llamadas simultáneas. No obstante, el número de secuencias de audio estáticas Dante que se pueden utilizar como interfaz con sistemas de otros fabricantes se limita a ocho.
• Soporte nativo para redes con subred única conmutadas, con soporte de add‑on para topologías de múltiples subredes enrutadas.
• Asignación dinámica de varios canales de audio simultáneos para ahorrar ancho de banda de red; las conexiones de audio se crean cuando una llamada o un mensaje se difunde y se liberan inmediatamente a continuación.
• Interconexiones seguras mediante estándar de cifrado avanzado (AES128) para datos de audio y seguridad de la capa de transporte (TLS) para datos de control.
• Receptor para un máximo de ocho canales de audio Dante o AES67 desde fuentes externas con redireccionamiento dinámico a canales seguros OMNEO.
• Interfaz SIP/VoIP para megafonía telefónica y para audio para PRAESENSA y control desde sistemas de otros fabricantes.
• Capacidad de almacenamiento interno de mensajes y tonos; se pueden reproducir simultáneamente hasta ocho de mensajes.
• Reloj interno en tiempo real para eventos programados e inserción de código de tiempo en eventos; soporte para el protocolo de hora de red (NTP) con ajuste automático para el horario de verano (DST).
• Registro de eventos de fallo y de eventos internos del sistema.
• Interfaz de control de red para aplicaciones de otros fabricantes.

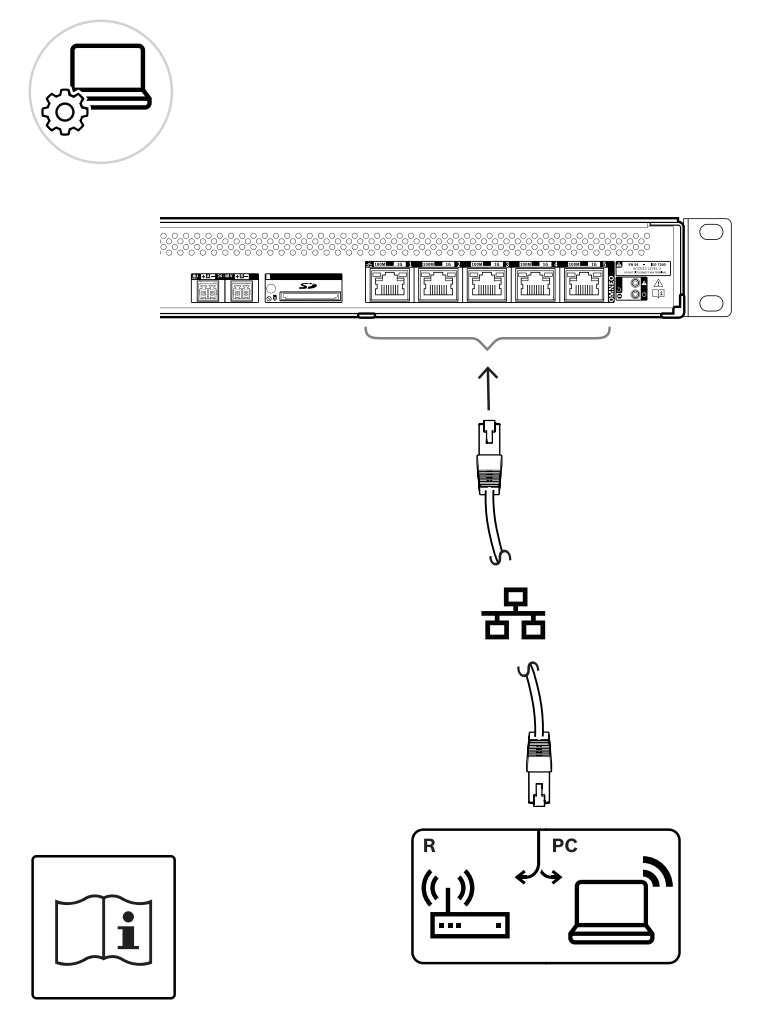

• Servidor web integrado para la configuración gestión de archivos a través de un navegador.
• Opción de controlador de sistema redundante dual para obtener la máxima disponibilidad del sistema en aplicaciones esenciales.
• Con la grabación y el desvío de llamadas de la licencia PRA-LSCRF, ocho grabadores y reproductores permiten apilar y retener llamadas en el tiempo.

Calidad de sonido

• Audio sobre IP, utiliza OMNEO, la interfaz de audio digital de alta calidad Bosch, compatible con Dante y AES67; la frecuencia de muestreo de audio es de 48 kHz con tamaño de la muestra de 24 bits.
• Los mensajes y tonos se guardan como archivos wav sin comprimir de alta definición.

Supervisión

• Supervisión de mensajes y tonos almacenados.
• Supervisión de integridad de datos específicos del sitio.
• Temporizadores de supervisión interna para detectar y recuperarse de fallos de procesamiento.
• Se recogen, notifican y registran los problemas o fallos de todos los dispositivos del sistema.

Tolerancia a fallos

• Es posible configurar diez controladores del sistema como pares redundantes.

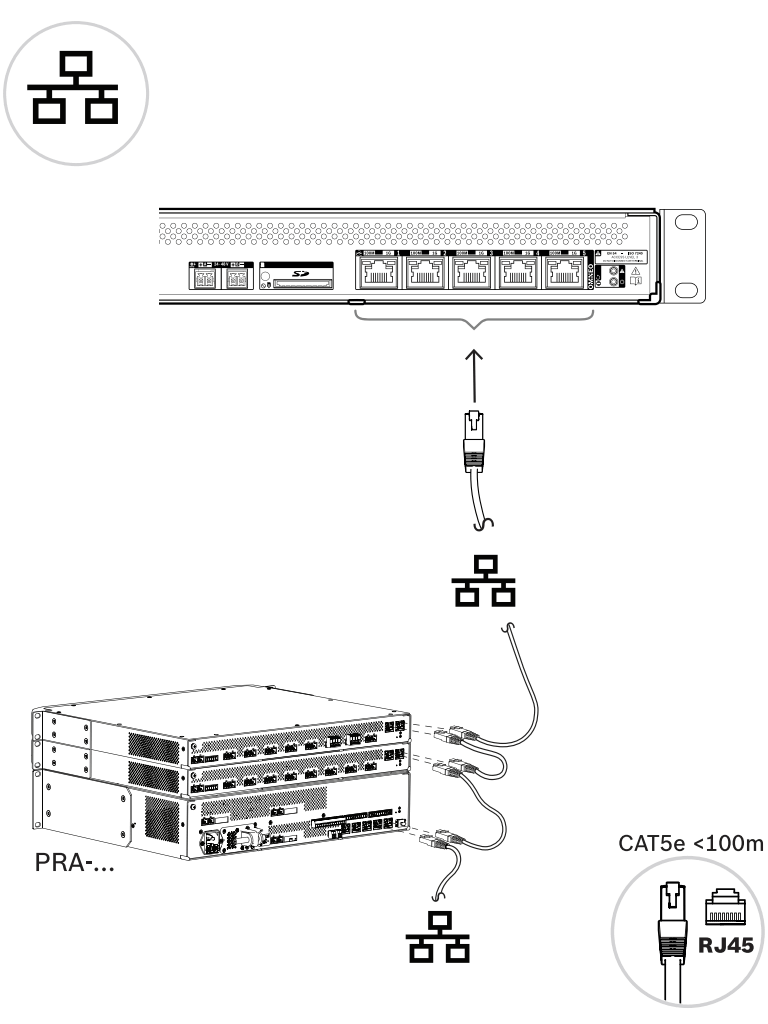

• Cinco puertos de conexión de red OMNEO compatibles con RSTP.

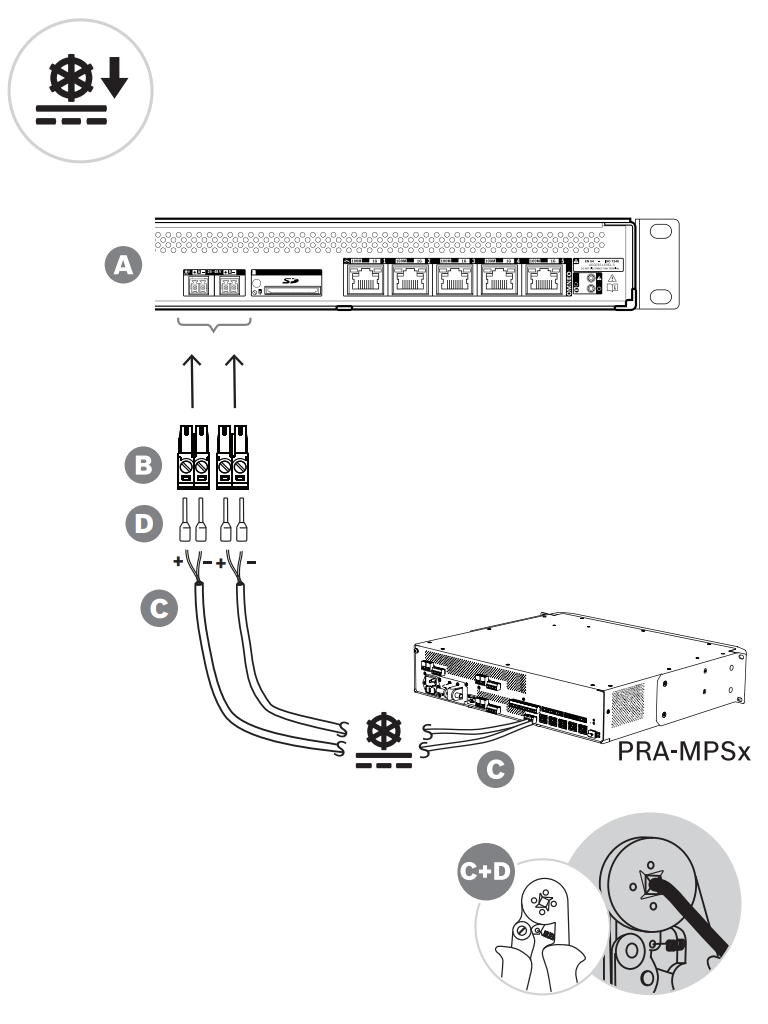

• Entradas CC duales con protección de inversión de polaridad.

Especificaciones para arquitectos e ingenieros

El controlador del sistema de red IP está diseñado exclusivamente para su uso con sistemas Bosch PRAESENSA. El controlador del sistema deberá asignar dinámicamente canales de audio de red para el direccionamiento de audio entre dispositivos del sistema a través de varias subredes. Admite > 100 canales de audio simultáneos de alta resolución (24 bits, 48 kHz) para direccionamiento de música y realización de llamadas, con cifrado y autenticación de protección frente a escuchas y hacking. Con capacidad para recibir secuencias de audio Dante y AES67. Estará disponible una interfaz telefónica SIP/VoIP. El controlador del sistema proporciona una interfaz para el control de datos y audio digital multicanal a través de OMNEO mediante un switch Ethernet de 5 puertos integrado para conexiones de red redundantes compatible con RSTP y cableado en bucle. El controlador del sistema tiene entradas de fuente de alimentación duales y fuentes de alimentación. El controlador del sistema gestiona todos los dispositivos del sistema para proporcionar las funciones del sistema configuradas. Incorpora un almacenamiento supervisado de los archivos de mensajes y tonos con reproducción en red de hasta ocho secuencias al mismo tiempo. Permite mantener un registro interno de eventos de fallo y eventos de llamada. El controlador del sistema proporciona una interfaz abierta TCP/IP segura para control y diagnóstico remoto. El controlador del sistema proporciona indicaciones de LED del panel frontal para el estado de fuentes de alimentación y la presencia de fallos en el sistema y supervisión del software adicional y funciones de notificación de fallos. El controlador del sistema puede montarse en rack (1U). Se debe poder conectar un controlador del sistema de respaldo para redundancia dual con conmutación automática en caso de fallo. El controlador del sistema se certifica para EN 54-16 / ISO 7240-16, cuenta con marcado CE y cumple la Directiva sobre restricciones de ciertas sustancias peligrosas (RoHS). La garantía mínima es de tres años. Si el tamaño del sistema lo permite, el controlador del sistema será un Bosch PRA-SCS, o en su defecto un Bosch PRA-SCL.

Variantes del controlador del sistema PRAESENSA

Variantes del controlador del sistema PRAESENSA

Información reglamentaria

Información reglamentaria

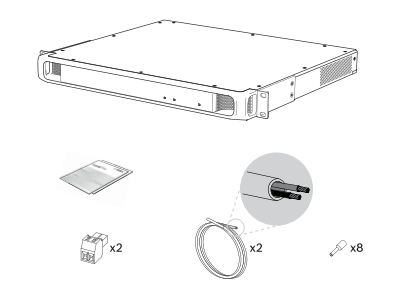

Incluye

1 Controlador del sistema

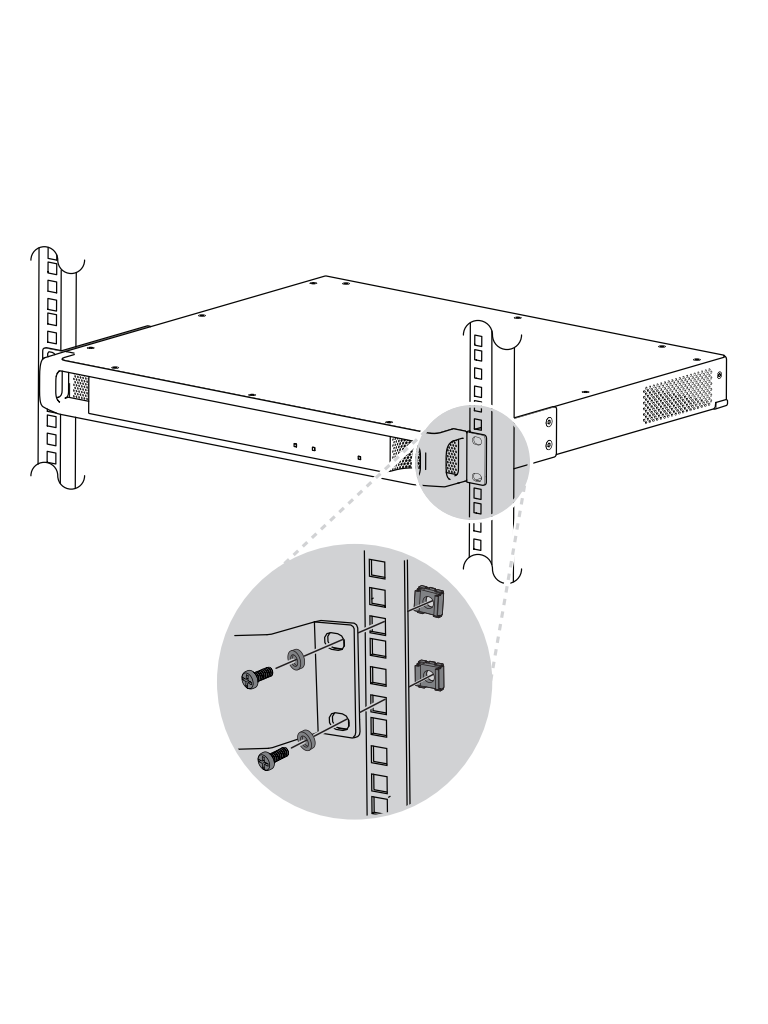

1 Juego de soportes de montaje en rack de 19" (premontados)

1 Conjunto de cables y conectores roscados

1 Guía de instalación rápida

1 Información de seguridad y seguridad

Especificaciones clave

Almacenamiento de mensajes (min): 90 min

Cifrado: TLS

Consumo de energía (W): 3.90 W

Corrección de horario de verano: Automático

Dimensiones (Alto x Ancho x Fondo) (mm): 44 x 483 x 400 mm

Número de eventos: 6000

Peso (kg): 5.80 kg

Protección: Dispositivo de control; RSTP

Protocolos/estándares: TCP/IP; OMNEO; Dante; AES70; AES67

Sincronización de reloj en tiempo real: NTP

Temperatura de funcionamiento (°C): -5 – 50 °C

Tensión de funcionamiento (VCC): 24 – 48 VDC
