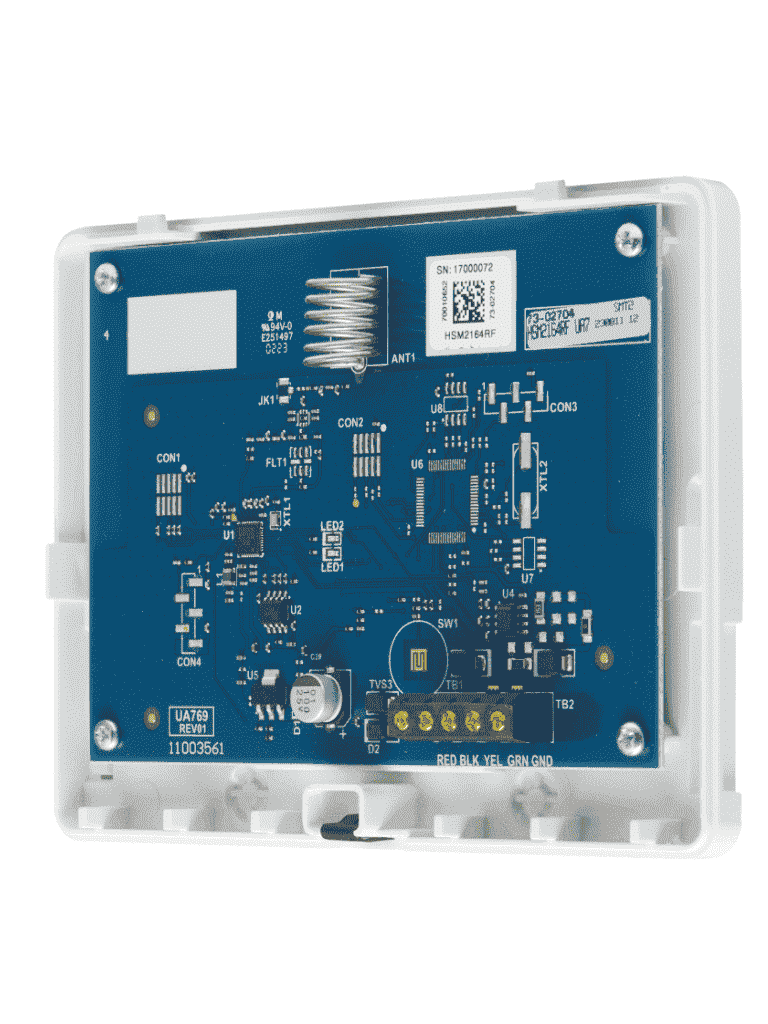

DSC HSM2164 - Módulo Receptor Power Series NEO para recepción de dispositivos 433 Mhz

Especificaciones técnicas

• Tensión de entrada: 11,3 VCC-12,5 VCC (proporcionada por un panel de control compatible a través de Corbus).
• Consumo de corriente: 30 mA
• Frecuencia: 433,92 MHz
• Recibe señales de hasta 64 zonas inalámbricas y 16 llaves inalámbricas
• Ventana de supervisión programable
• Se puede cablear a una distancia de hasta 305 m (1000 ft) del panel principal con cable de calibre 22 (para tendidos de cable más largos, debe utilizarse cable de calibre más grueso)
• Se conecta a Corbus
• El HSM2164RF es compatible con los PowerSeries Neo HS2016, HS2032, HS2064, HS2128 v1.5+
• Temperatura operativa: 0-49 °C / 32-121 °F
• Humedad: hasta 93 % de HR
• Dimensiones del gabinete plástico: 5-3/4" x 4-1/8" x 1" (146 mm x 105 mm x 25 mm). Peso: 152 g (5,36 oz) Precintos de seguridad de pared y de la caja integrados separados

Incluye

• HSM2164RF
• Tornilleria de montaje

Importante:

El HSM2164RF es compatible con los paneles PowerSeries Neo que tienen la versión "g" del hardware y están ejecutando el firmware v1.50 o superior. los anteriores de la versión "e" no son compatibles es cuestión física no de firmware.

Será necesario actualizar los teclados a V1.51 para que funcionen correctamente con PowerSeries Neo V1.50 y HSM2164RF.

Información general

LED del HSM2164RF

El HSM2164RF v1.0 cuenta con dos LED para ayudar con la instalación de dispositivos y solucionar problemas de operación de la unidad. En la operación normal, los LED indican si la señal recibida proviene de un dispositivo registrado.

• El LED verde parpadea cuando recibe una señal de un dispositivo registrado.
• El LED rojo indica condiciones de problema del receptor mediante una serie de parpadeos

1 parpadeo: no está registrado en el sistema

2 parpadeos: problema de supervisión/pérdida de comunicaciones del panel

3 parpadeos: baja tensión de Corbus (6,2 V y menos)

8 parpadeos: interferencia de RF Alternativamente, cuando el panel está en modo de prueba de colocación, el LED verde parpadea solo para el número de serie específico ingresado.
