KIDDE F_SADACT - Módulo Marcador Telefónico / Doble Linea / RJ31

SADACT - Módulo Marcador Telefónico / Doble Linea / RJ31

Para Paneles KIDDE

• VS1, VS4
• FX-64, FX-1000

El SA-DACT proporciona comunicaciones entre el panel de control y la estación central a través de un sistema de línea telefónica. Transmite cambios de estado del sistema (eventos) a un receptor comunicador de alarma digital compatible a través de la red telefónica pública conmutada. El marcador es capaz de reportar eventos individuales, dobles o divididos a dos cuentas y números de teléfono diferentes. La función de módem del SA-DACT también se puede utilizar para cargar y descargar la configuración del panel, el historial y el estado actual a una PC que ejecute el VS-CU.

Las líneas telefónicas del marcador se conectan a conectores en la placa de circuito principal del marcador. La línea telefónica 1 se conecta al conector J4 y la línea telefónica 2 se conecta al conector J1.

Características

• Compatible con paneles Serie VS y FX
• Comunicador con 2 líneas telefónicas
• Se puede usar la línea 1 del modem del DACT para cargar y descargar la configuración del panel, el historial y el estado actual a una PC al ejecutar la utilidad de configuración

Funciones

Funcionamiento de SA-DACT

El SA-DACT establece la comunicación entre el panel de control y la estación central sobre un sistema de línea telefónica. El DACT transmite los cambios (eventos) en el estado del sistema a un receptor de alarma digital compatible sobre la red telefónica pública conmutada. El DACT pone en cola los mensajes y los transmite según su prioridad (de alarma, de supervisión, de problemas, de deshabilitación, de prueba, de monitoreo y de sistema). El DACT puede efectuar reportes de eventos simples, duales o divididos a dos números telefónicos y de cuenta distintos. También es posible usar las prestaciones del módem del DACT para cargar y descargar la configuración del panel, el historial y el estado actual a una PC al ejecutar la utilidad de configuración. Las prestaciones del módem sólo usan la línea 1.

Nota: El SA-DACT es compatible únicamente con Identificación de Contacto (CID).

Instalación del SA-DACT

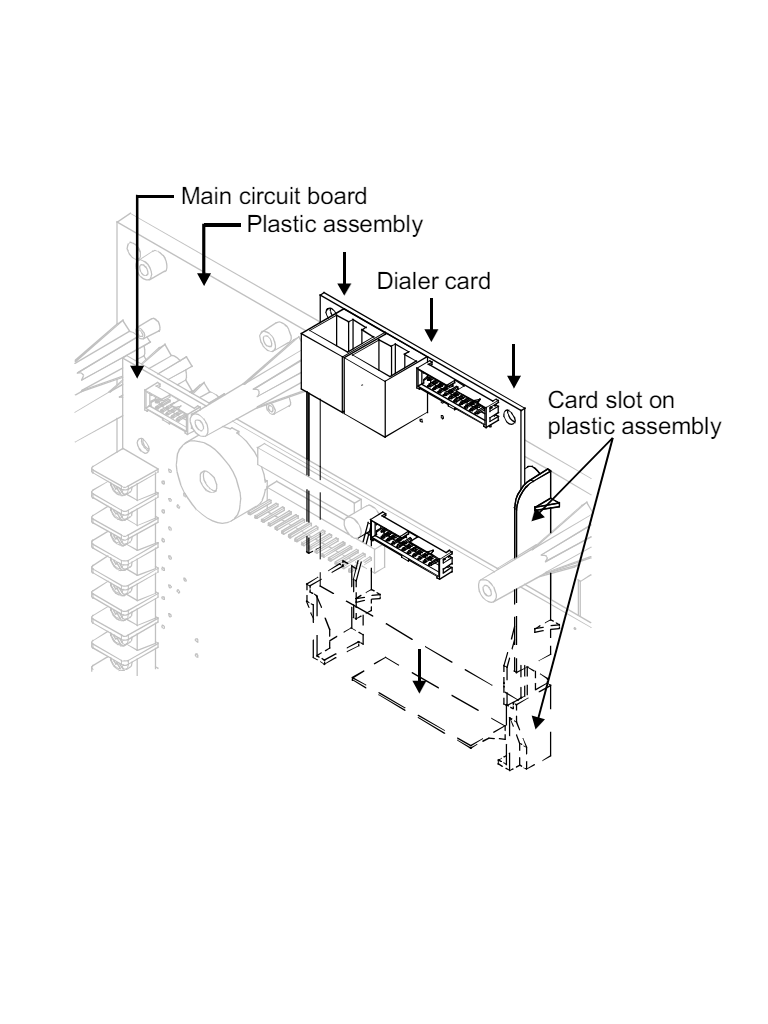

1. El DACT se encuentra instalado sobre el montaje plástico y se conecta con el tablero del circuito principal a través de un cable cinta. Para instalar el DACT: Apague el panel y desconecte las baterías.
2. Coloque la ranura de la tarjeta del DACT sobre el montaje plástico detrás del tablero del circuito principal y del conector J8 del tablero del circuito principal (en la parte central superior del tablero principal).
3. Deslice el DACT dentro de la ranura del montaje plástico como se muestra en el diagrama.
4. Conecte el DACT al montaje plástico utilizando dos tornillos plastite Nº. 6 como se muestra en el diagrama.
5. Conecte el cable cinta (P/N 7140188) desde el DACT al conector J8 del tablero del circuito principal.
6. Conecte las líneas telefónicas. Consulte “Cableado del SA-DACT”.
7. Encienda el panel y conecte las baterías.

Especificaciones

Tipo de línea telefónica: Una o dos líneas de arranque por lazo en una red conmutada pública.

Conector de línea telefónica: RJ-31/38X (C31/38X)

Formatos de comunicación: Identificación de contacto (SIA DC-05)

Voltaje de funcionamiento: 24 V CC

Corriente de funcionamiento: Modo de espera/Alarma: 41 mA Máx.: 100 mA

Número de registro FCC: GESAL01BSADACT

Número de Registro de Industria de Canadá:3944A-SADACT

Número de equivalencia de dispositivo de llamada: 0,1B

Entorno de funcionamiento:

• Temperatura: 32 a 120°F (0 a 49°C)
• Humedad: 0 a 93% HR, sin condensación a 90°F (32°C)

Para Paneles KIDDE

• VS1, VS4
• FX-64, FX-1000
