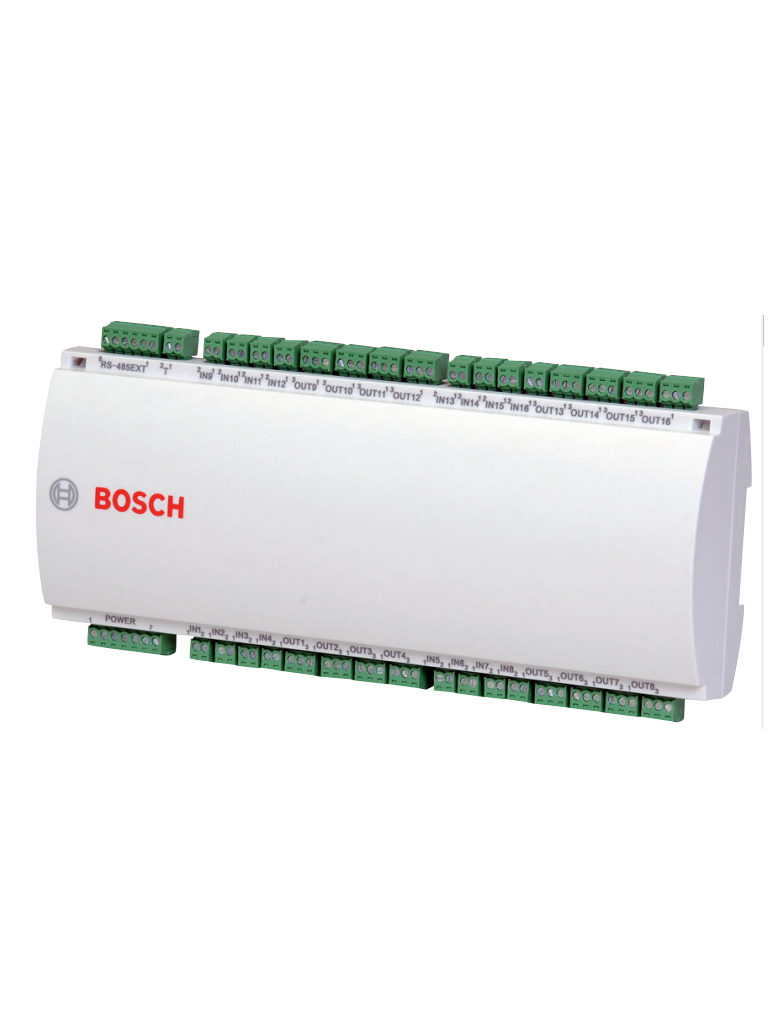

BOSCH A_APIAMC216IOE - Extension para controlador AMC2 / 16 Entradas / 16 Salidas

AMC2 - Tarjetas de extensi&oacuten de entrada / salida

El AMC2 16I-16O-EXT, el AMC2 16I-EXT y / o los tableros de extensi&oacuten AMC2 8I-8O-EXT solo pueden usarse con el controlador de acceso AMC2 y proporciona entrada adicional y contactos de salida.

El controlador AMC2 tiene ocho entradas y ocho salidas de se&ntildeales. El AMC2 determina el estado de la puerta (abierta o cerrado) a trav&eacutes de las se&ntildeales de entrada anal&oacutegicas. Las salidas de rel&eacute pueden ser utilizado para activar mecanismos de bloqueo, por ejemplo.

Si no hay suficientes contactos disponibles en el AMC2 para transfiere las se&ntildeales necesarias, hasta tres AMC2 xI-xO-EXT las unidades se pueden conectar para proporcionar entradas adicionales y salidas sistemas de notas con Access Personal Edition el software solo puede conectar una extensi&oacuten de E / S a un controlador AMC2.

Notas de instalaci&oacuten / configuraci&oacuten

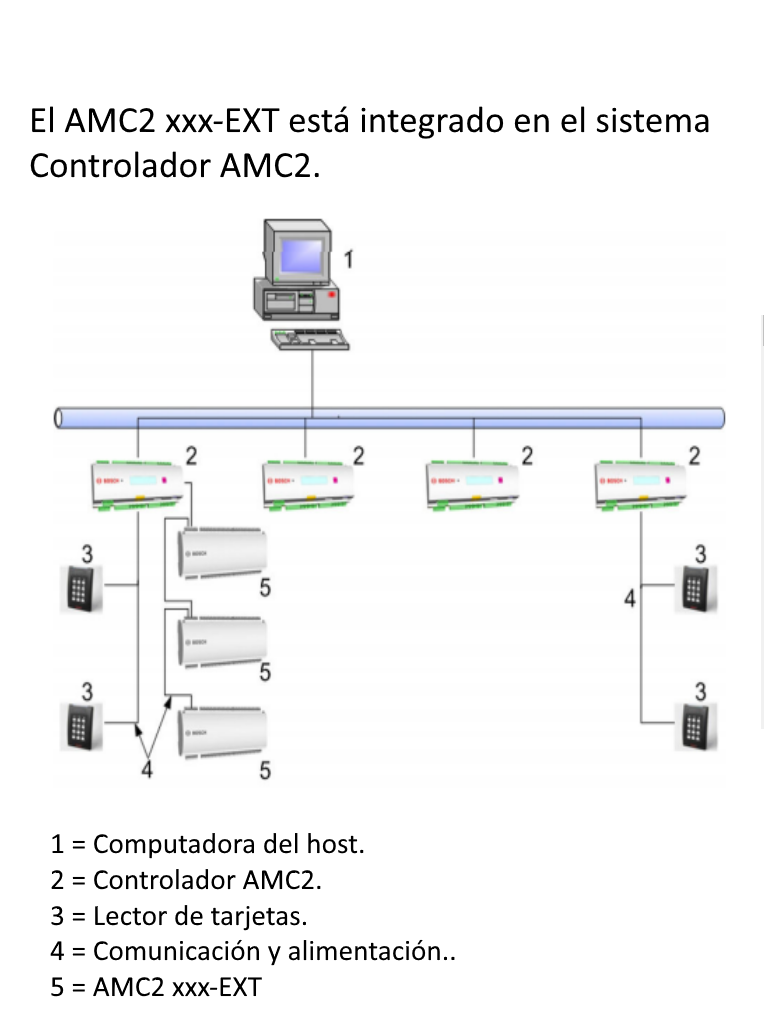

Se pueden conectar hasta tres tarjetas de extensi&oacuten a una controlador AMC2; esto proporciona un m&aacuteximo de 56 entradas y se&ntildeales de salida para configuraci&oacuten con las se&ntildeales AMC2.

Para una configuraci&oacuten del sistema, el AMC2 16I-16O-EXT, AMC2 16I-EXT, y AMC2 8I-8O-EXT tambi&eacuten se pueden usar en combinaci&oacuten, por ejemplo dos AMC2 16I-16O-EXT y un AMC2 8I-8O-EXT - pero el n&uacutemero m&aacuteximo de m&oacutedulos que pueden estar conectado tambi&eacuten est&aacute restringido a tres por AMC2 controlador.

Sistemas de notas con Access Personal Edition el software solo puede conectar una extensi&oacuten de E / S a un controlador AMC2.

Un AMC2 16I-16O-EXT solo puede proporcionar se&ntildeales para el Entradas del controlador AMC2 al que est&aacute conectado. No es posible transmitir a otro AMC2.

 Principales Caracter&iacutesticas:

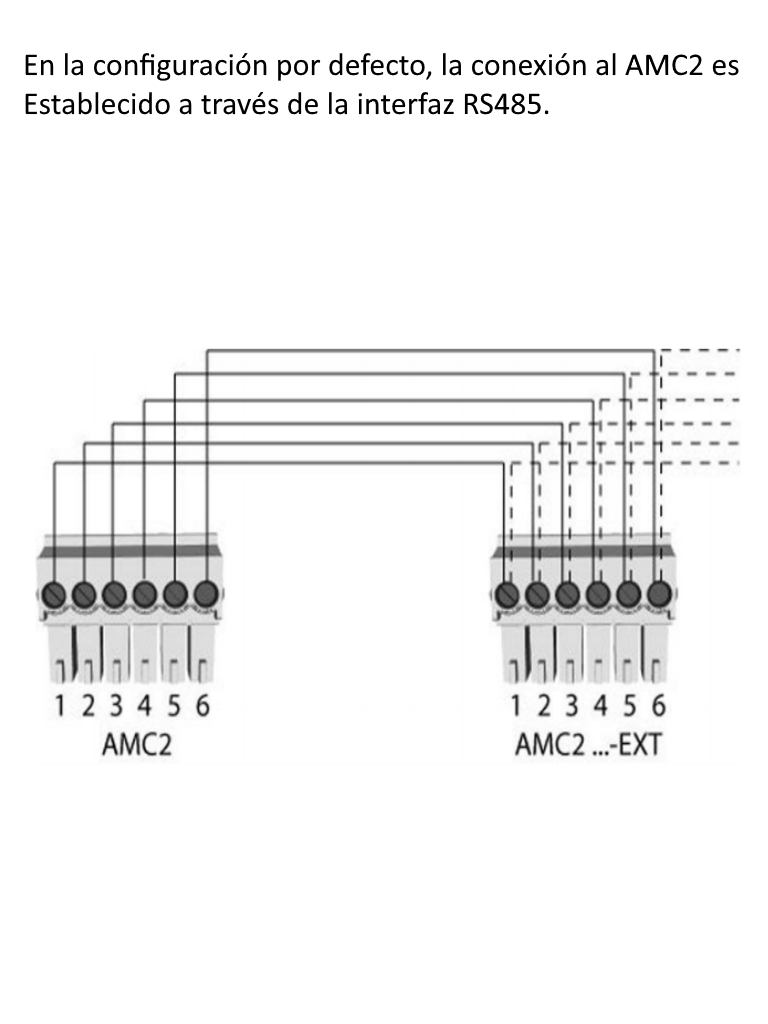

• Conexi&oacuten RS485 al controlador AMC2 .
• Hay tres modelos disponibles, uno con 8 entradas y 8 salidas, otro con 16 entradas y 16 salidas y otro con 16 entradas.
• El estado de las entradas y las salidas se muestra en la pantalla LCD de AMC2.
• Velocidad de transferencia a la interfaz EXT (RS485): 9,6 kBit/s.

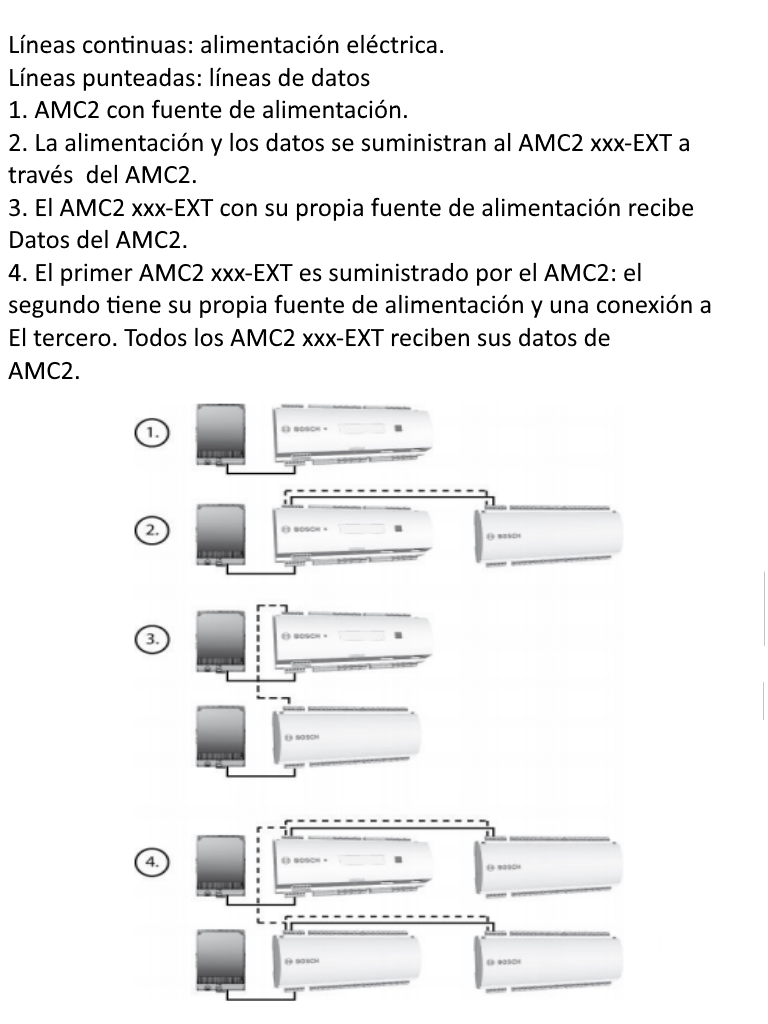

• Las tarjetas de ampliaci&oacuten de AMC2 se pueden facilitar con la unidad de alimentaci&oacuten PBC-60 con SAI integrado.

Especificaciones:

• Hardware CPU RENESAS M32C84 microcontrolador integrado (32 bits, 30 MHz).
• 512 kB-EPROM / FLASH.
• 256 kB-SRAM.
• EEPROM serial.
• RTC
• Flash compacto de 2 GB conectable.
• Bater&iacutea para SRAM y RTC.
• La direcci&oacuten de host puede configurarse mediante un interruptor deslizante.
• Interfaz de host: - RS485 (2 o 4 hilos); Opto-desacoplado-RS232-Ethernet 10 / 100BaseT (TCP / IP) con RJ45.
• 4 interfaces de lector: - Wiegand o - RS-485, 2 hilos, optoacoplado, 19.200 Bd.
• 8 salidas de rel&eacute: - m&aacutex. voltaje de conmutaci&oacuten: 30 V DC- m&aacutex. corriente de conmutaci&oacuten: 1,25 A.
• 8 entradas anal&oacutegicas supervisadas.
• Manibela de encendido.
• Bot&oacuten de reinicio.
• Transferencia de datos encriptada.
