KIDDE F_FXIDC1B - Módulo Analógico de Entrada Única

Resumen

Para Paneles KIDDE

• FX-64, FX-1000

FX-IDC1B Analog Single Input Mini Module

Los módulos inteligentes de Kidde están diseñados para ofrecer funciones de alto rendimiento, excelente confiabilidad y calidad inmejorable. Desde el control de equipos auxiliares hasta la funcionalidad de señalización mejorada, estos productos añaden flexibilidad y potentes opciones a los sistemas inteligentes Kidde.

Diseñados expresamente para edificios pequeños, los módulos Kidde son dispositivos direccionables que se identifican de forma única en el sistema mediante interruptores giratorios familiares. Una vez registrados, comparten datos y actualizan la información de estado que determina cómo se comporta el sistema y cómo los dispositivos conectados interactúan entre sí.

Exclusivo de los módulos Kidde es la detección de fallas a tierra tan precisa que en realidad señala el módulo específico donde se produjo el problema de cableado. Esto ahorra horas de resolución de problemas y rastreo de cables. ¡Y sólo Kidde ofrece esta importante característica!

La familia Kidde de módulos inteligentes también ofrece a contratistas e instaladores una configuración e instalación sencillas, al tiempo que ofrece opciones que aprovechan al máximo el procesamiento inteligente de alarmas contra incendios. Con un microprocesador en cada dispositivo, la inteligencia se distribuye por todo el sistema para que las decisiones de comando se tomen instantáneamente en el módulo individual, en lugar de crear cuellos de botella en el panel de control.

Esto no solo acelera el procesamiento de eventos, sino que también crea un sistema más robusto y confiable; de ​​hecho, tan robusto que cuando se actualiza de un panel convencional a un sistema inteligente Kidde, generalmente se puede usar el cableado existente, ¡no se requieren cables trenzados ni blindados!

Características

• Conecta un circuito de dispositivo iniciador de contacto seco (IDC) normalmente abierto, de alarma, supervisión o monitor al panel de control Kidde. Para operación de circuito Clase B
• El módulo proporciona un LED bicolor que muestra su estado
• Dirección del módulo

Direccionamiento del dispositivo

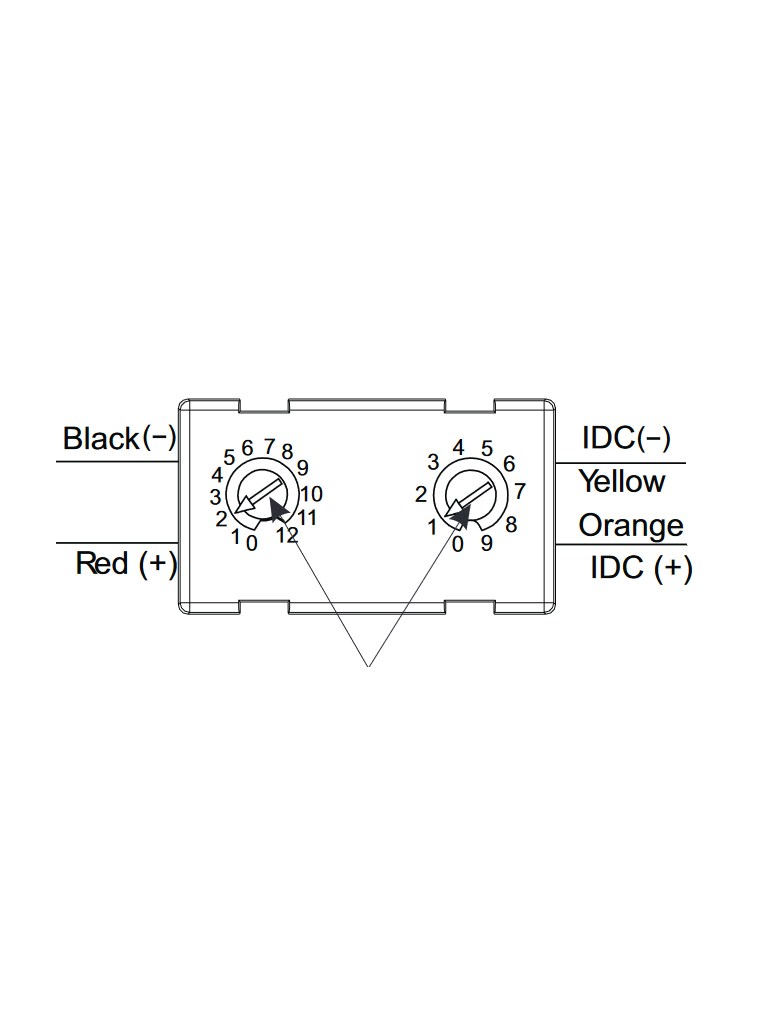

Utilice un destornillador para ajustar los dos interruptores giratorios en la parte frontal del módulo. Configure el interruptor giratorio TENS (0 a 12) para el dígito de las decenas y el interruptor giratorio UNOS para el dígito 0 al 9.

Ejemplo: dirección del dispositivo 21, ajuste el interruptor giratorio TENS en 2 y ajuste el interruptor giratorio ONES en 1.

Consulte la tabla de especificaciones para conocer los números de dirección disponibles.

Instalación

Monte en una caja de 2 conexiones cuadrada norteamericana de 4 pulgadas x 2-1/2 pulgadas (64 mm) de profundidad o en una caja cuadrada estándar de 4 pulgadas y 1-1/2 pulgadas (38 mm) de profundidad.

Cableado

El FX-IDC1B conecta un circuito de dispositivo iniciador de contacto seco (IDC) normalmente abierto, de alarma, supervisión o monitor al panel de control Kidde. Este módulo es para operación de circuito Clase B.

La dirección del dispositivo se configura mediante los dos interruptores giratorios ubicados en la parte frontal del módulo. Se requiere una dirección de dispositivo.

El módulo está configurado para funcionar como un tipo de dispositivo de enclavamiento de alarma de fábrica. Cuando se cierra el contacto NO de un dispositivo iniciador, se envía una señal de alarma al panel de control y la condición de alarma se bloquea en el módulo.

Hay tipos de dispositivos adicionales disponibles a través de la programación del panel frontal o la utilidad de configuración. Consulte el manual de referencia técnica del panel de control correspondiente.

Especificaciones

Voltaje de la línea de comunicación: Máximo 20 V pico a pico

Corriente:

• en espera: 350 μA
• activada: 500 μA

Impedancia de falla a tierra: 10 k ohmios

Entorno operativo:

• Temperatura: 32 a 120 °F (0 a 49 °C)
• Humedad: 0 a 93 % HR, sin condensación a 90 ° F (32°C)

Rango de temperatura de almacenamiento: –4 a 140 °F (–20 a 60 °C)

Tamaño del cable: 12, 14, 16 o 18 AWG (2,5, 1,5, 1,0 o 0,75 mm cuadrados) (Se prefieren los tamaños 16 y 18 AWG)

Dirección del dispositivo ( se requiere una dirección):

• 01 a 64 (panel de control de 64 puntos)
• 01 a 127 (panel de control de 1000 puntos)

Circuito del dispositivo iniciador (IDC):

• Valor de resistencia EOL: 47 kΩ, (P/N: EOL-47)
• Máx. resistencia del circuito: 50 Ω (25 Ω por cable)
• Máx. capacitancia del circuito: 0,1 μF
