KIDDE F_EG1AVRF - Sirena Estroboscópica Compacta / 15-75 DC / Roja / Logo FIRE

Resumen

Para Paneles KIDDE

• VS1, VS4
• FX-64, FX-1000
• VM-1R

EG1AVRF Red FIRE

Las bocinas y luces estroboscópicas LED de la serie Genesis LED EG1 cuentan con un diseño elegante de perfil bajo y una tecnología de eficiencia energética que las hace menos costosas de instalar y operar al reducir los gastos generales. Los LED de alto rendimiento requieren menos circuitos y fuentes de alimentación. Estos nuevos electrodomésticos están diseñados teniendo en cuenta la eficiencia energética y la seguridad humana.

La serie Genesis LED EG1 utiliza ópticas de alta eficiencia, combinadas con componentes electrónicos patentados, para ofrecer un patrón de distribución de luz altamente controlado y enfocado de manera eficiente a cambio de menores requisitos de corriente. Las luces estroboscópicas cuentan con una salida de luz seleccionable en campo de 15, 30 o 75 cd.

En comparación con las luces estroboscópicas de tipo xenón, los aparatos de la serie Genesis LED EG1 necesitan menos fuentes de alimentación y, a menudo, un calibre de cable más pequeño, lo que aligera los requisitos de conductos. También son compatibles con luces estroboscópicas antiguas, por lo que no es necesario reemplazar todos los dispositivos existentes para actualizar a la nueva tecnología LED. De hecho, las luces estroboscópicas EG1 se pueden mezclar en el mismo circuito y usarse en el mismo campo de visión que las luces estroboscópicas basadas en xenón. Esto hace que la serie Genesis LED EG1 sea ideal tanto para instalaciones nuevas como para modernizaciones.

Los niveles de salida de sonido configurables en campo brindan la flexibilidad que exigen los proyectos modernos de seguridad humana, mientras que el protocolo de control LED Genesis mantiene múltiples luces estroboscópicas en circuitos NAC compatibles sincronizados dentro de los requisitos de NFPA 72.

La facilidad de servicio es otra área donde brillan los electrodomésticos de la serie EG1. Los innovadores puntos de prueba de diagnóstico cubiertos brindan fácil acceso a las pruebas de circuitos del dispositivo mientras están montados.

Características

• Tecnología estroboscópica LED de alto rendimiento
• Salida audible eficiente
• Diseño de perfil bajo
• Múltiples opciones de cobertura
• Fácil de instalar

Funciones

Luces estroboscópicas

Las luces estroboscópicas Genesis LED serie EG1 están homologadas por UL 1971 para su uso en interiores como aparatos de notificación de modo público montados en la pared para personas con discapacidad auditiva. Los códigos vigentes exigen que se utilicen luces estroboscópicas cuando las condiciones de ruido ambiental superen los 105 dBA (87 dBA en Canadá), donde los ocupantes utilicen protección auditiva y en áreas de alojamiento público según se define en la Ley de Estadounidenses con Discapacidades.

La sincronización es importante para evitar la sensibilidad epiléptica. Todas las luces estroboscópicas LED Genesis superan los requisitos de sincronización UL (dentro de 10 milisegundos durante un período de dos horas) cuando se utilizan con una fuente de sincronización. Consulte la tabla de especificaciones para obtener una lista de fuentes compatibles.

Bocinas

La salida de la bocina LED Genesis alcanza hasta 92 dBA y presenta un rango de frecuencia de audio mejorado en comparación con otras bocinas LED Genesis. Esto da como resultado una excelente penetración del sonido a través de las paredes y una clara advertencia de peligro. También se pueden configurar para una salida de dBA alta o baja. Este ajuste reduce la salida de la bocina en aproximadamente 6 dBA. Los modelos solo de bocina pueden montarse en el techo o en la pared y pueden configurarse para circuitos de aparatos de notificación codificados o no codificados.

El nivel de presión sonora sugerido para cada zona de señalización utilizada con señales de alarma es de al menos 15 dBA por encima del nivel de sonido ambiental promedio, o 5 dBA por encima del nivel de sonido máximo que tenga una duración de al menos 60 segundos, lo que sea mayor. Estos valores se miden a cinco pies (1,5 m) sobre el suelo. El nivel de sonido ambiental promedio es una presión de sonido de respuesta rápida ponderada A medida durante un período de 24 horas. En teoría, duplicar la distancia desde la señal hasta el oído dará como resultado una reducción de 6 dBA del nivel de presión sonora recibida. El efecto real depende de las propiedades acústicas de los materiales del espacio. Una diferencia de 3 dBA representa un cambio de volumen apenas perceptible.

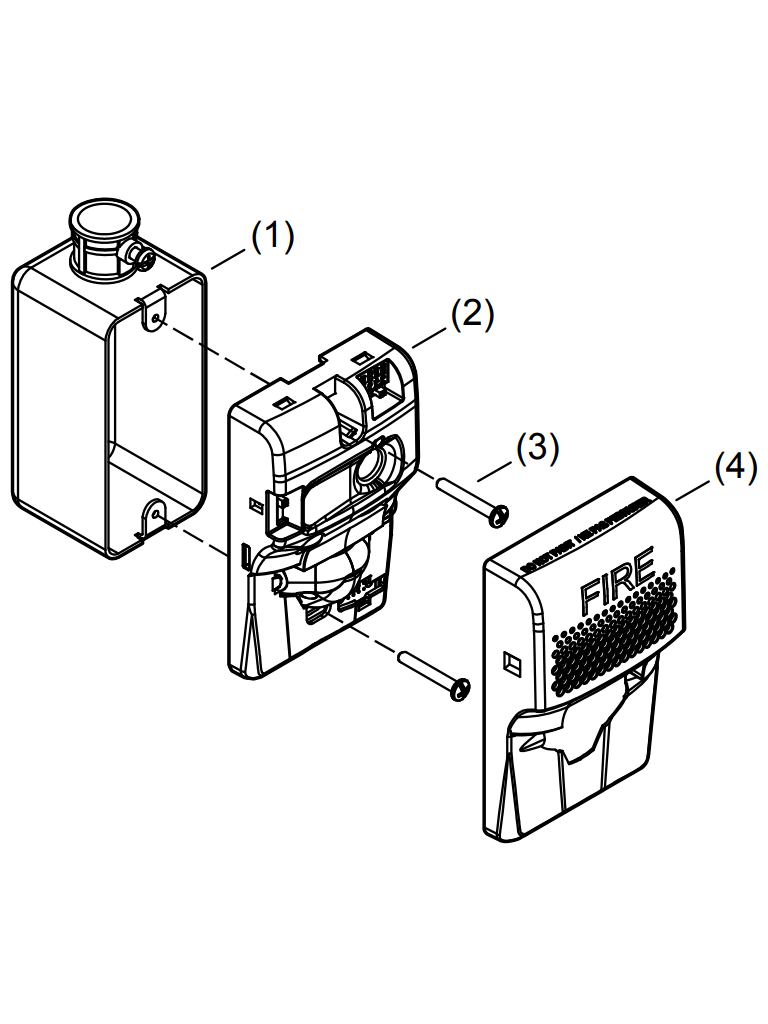

Instalación

Todos los dispositivos LED Genesis vienen con tornillos de montaje para una fácil instalación. La pestaña en la parte inferior del dispositivo desbloquea la cubierta para revelar los orificios de montaje. La poca profundidad de los dispositivos LED Genesis deja un amplio espacio detrás de ellos para cableado adicional. Una vez instalado con la cubierta en su lugar, no se ven tornillos de montaje.

Las bocinas y luces estroboscópicas Genesis LED serie EG1 se montan en cualquier caja eléctrica empotrada o de superficie de una unidad estándar. Los anillos embellecedores EG1T opcionales a juego están disponibles para cubrir aberturas de gran tamaño y pueden acomodar cajas cuadradas de una unidad o de cuatro pulgadas. También se encuentran disponibles cajas de superficie de salida única de color opcional.

Cableado

Cableado

Dimensiones

Dimensiones en pulgadas y centímetros

Especificaciones

Tensión de funcionamiento: 16 a 33 VCC, 16 a 33 VFWR

Tipo de señal de bocina: Constante o temporal T3

Salida de luz: 15, 30 o 75 candelas

Velocidad de flash estroboscópico: 1 fps (flash por segundo) aprox.

Sincronización: 20 Ω máx. entre dos dispositivos cualesquiera. (Para determinar la resistencia permitida del cable, consulte estas especificaciones y las especificaciones de la fuente de señal sincronizada).

Fuentes de Sincronización: Módulos de Señal Kidde Serie CC, Fuentes de Alimentación Auxiliar y de Refuerzo, Paneles de Control Inteligentes y Convencionales

Tamaño del cable: 12 a 18 AWG (0,75 a 2,50 mm2)

Montaje: Montaje en pared o techo

Dimensiones (Ancho×Alto×Profundidad): 3 × 4-5/8 × 1-1/8 pulg. (7,62 × 11,75 x 2,86 cm)

Desplazamiento central de la luz estroboscópica a la caja: -0,71 pulgadas (-1,8 cm)

Cajas eléctricas compatibles: 1 unidad, 2 unidades, octágono de 4 pulgadas, cuadrado de 4 pulgadas. Las cajas eléctricas deben tener al menos 3,81 cm (1-1/2 pulg.) de profundidad. Las cajas eléctricas de más de tres pulgadas de ancho requieren un anillo embellecedor.

Placas embellecedoras: EG1TR, EG1TW - Dimensiones 5 x 5-7 x 9/16 pulg. (12,7 x 14 92 x 1,43 cm)

Entorno operativo: Temperatura.- 32 a 122°F (0 a 50°C); Humedad relativa.- 0 a 93% sin condensación

EG1AVRF Red FIRE

Para Paneles KIDDE

• VS1, VS4
• FX-64, FX-1000
• VM-1R

Incluye

1 Sirena estroboscópica EG1AVRF Red FIRE
