KIDDE F_FX278 - Estación Manual Doble Acción / con Rotary

Resumen

Para Paneles KIDDE

• FX-64, FX-1000

FX-278 Double Action Fire Pull Station, Kidde Addressable

Las estaciones manuales inteligentes de Kidde están diseñadas para ofrecer características de alto rendimiento, excelente confiabilidad y calidad inmejorable. Desde el control de equipos auxiliares hasta la funcionalidad de señalización mejorada, estos productos añaden flexibilidad y potentes opciones a los sistemas inteligentes Kidde.

Diseñadas expresamente para edificios pequeños, las estaciones manuales Kidde son módulos direccionables que se identifican de forma única en el sistema mediante interruptores giratorios familiares. Una vez registrados, comparten datos y actualizan la información de estado que determina cómo se comporta el sistema y cómo los dispositivos conectados interactúan entre sí.

Las estaciones manuales inteligentes de Kidde también ofrecen a los contratistas e instaladores una configuración e instalación sencillas, al tiempo que ofrecen opciones que aprovechan al máximo el procesamiento inteligente de alarmas contra incendios. Con un microprocesador en cada dispositivo, la inteligencia se distribuye por todo el sistema para que las decisiones de comando se tomen instantáneamente en la estación de control individual, en lugar de crear cuellos de botella en el panel de control.

Esto no solo acelera el procesamiento de eventos, sino que también crea un sistema más robusto y confiable; de ​​hecho, tan robusto que cuando se actualiza de un panel convencional a un sistema inteligente Kidde, generalmente se puede usar el cableado existente, ¡no se requieren cables trenzados ni blindados!

Características

• Apariencia familiar tradicional
• Modelos de acción simple (GA) y doble acción
• Dispositivo inteligente con microprocesador integral
• Cumple con la ADA
• Direccionamiento rotativo
• LED de diagnóstico
• Diseñado para funcionamiento a alta temperatura ambiente

Funciones

Un mini módulo de entrada única montado en la parte posterior de la unidad (instalado de fábrica) supervisa la estación y envía una señal de alarma al panel de control cuando se cierra el interruptor (es decir, cuando se tira de la manija).

La dirección del dispositivo se configura mediante los dos interruptores giratorios ubicados en la parte posterior de la unidad. Se requiere una dirección de dispositivo.

La estación manual está configurada para funcionar con enclavamiento de alarma. Cuando se activa la palanca de tiro, se envía una señal de alarma al panel de control y la condición de alarma se bloquea en la estación de tiro.

La estación manual FX-270 es un dispositivo iniciador de contacto seco normalmente abierto que requiere una acción por parte del usuario para iniciar una alarma.

La estación manual FX-278 es un dispositivo iniciador de contacto seco normalmente abierto que requiere dos acciones por parte del usuario para iniciar una alarma. Primero, se debe levantar la puerta superior marcada LEVANTAR Y TIRAR LA MANIJA para acceder a la manija de la alarma. En segundo lugar, se debe tirar de la manija de la alarma para iniciar una alarma.

Direccionamiento del dispositivo

Utilice un destornillador para ajustar los dos interruptores giratorios en la parte frontal del

el módulo. Configure el interruptor giratorio TENS (0 a 12) para las decenas

dígito y el interruptor giratorio ONES para los dígitos del 0 al 9.

Ejemplo: dirección del dispositivo 21, configure el interruptor giratorio TENS en 2 y configure el interruptor giratorio ONES en 1.

Consulte la Tabla de especificaciones para conocer los números de dirección disponibles.

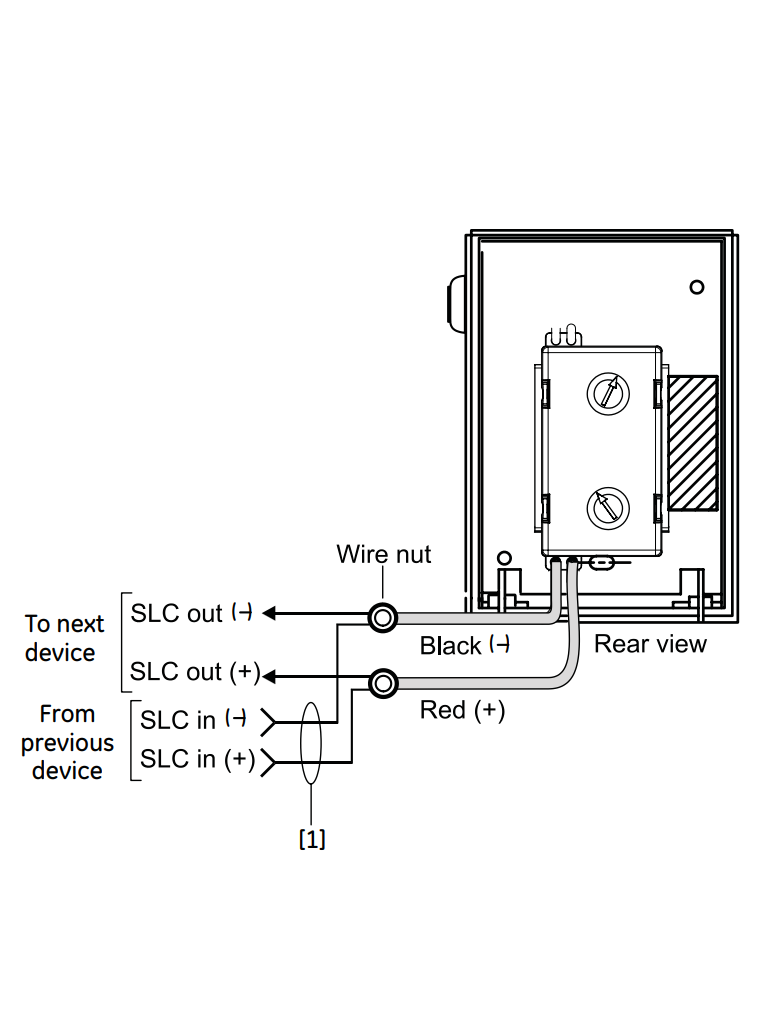

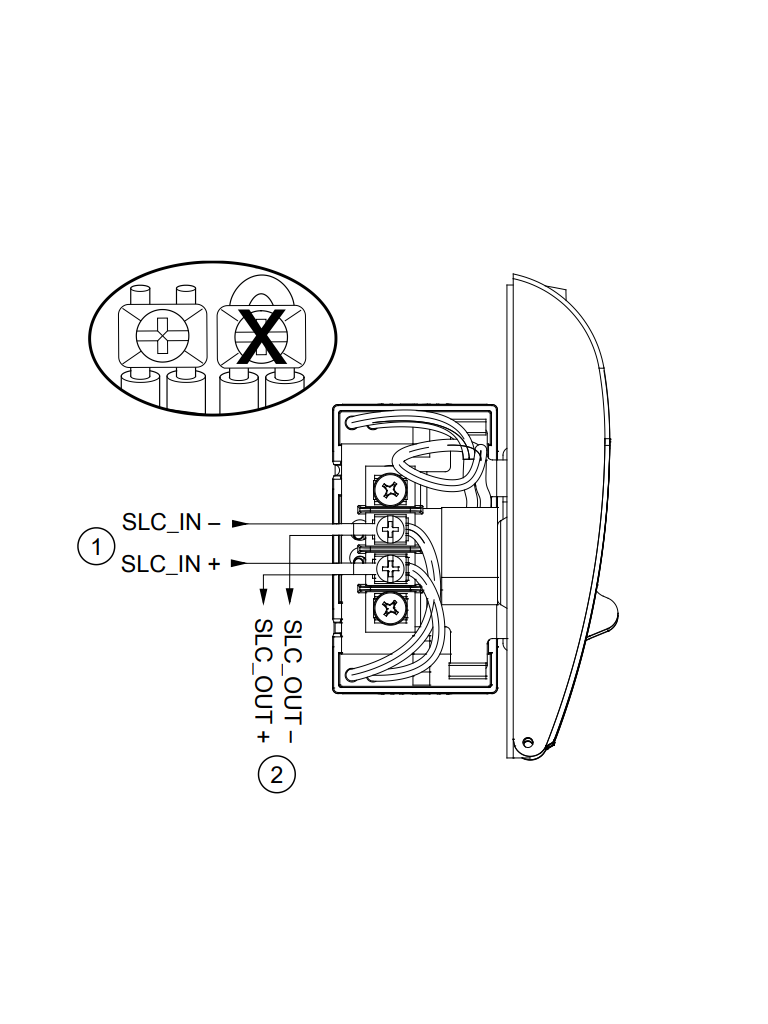

Cableado

1. Consulte el manual de referencia técnica del panel de control para conocer las especificaciones de cableado.
2. Todo el cableado tiene potencia limitada y está supervisado.

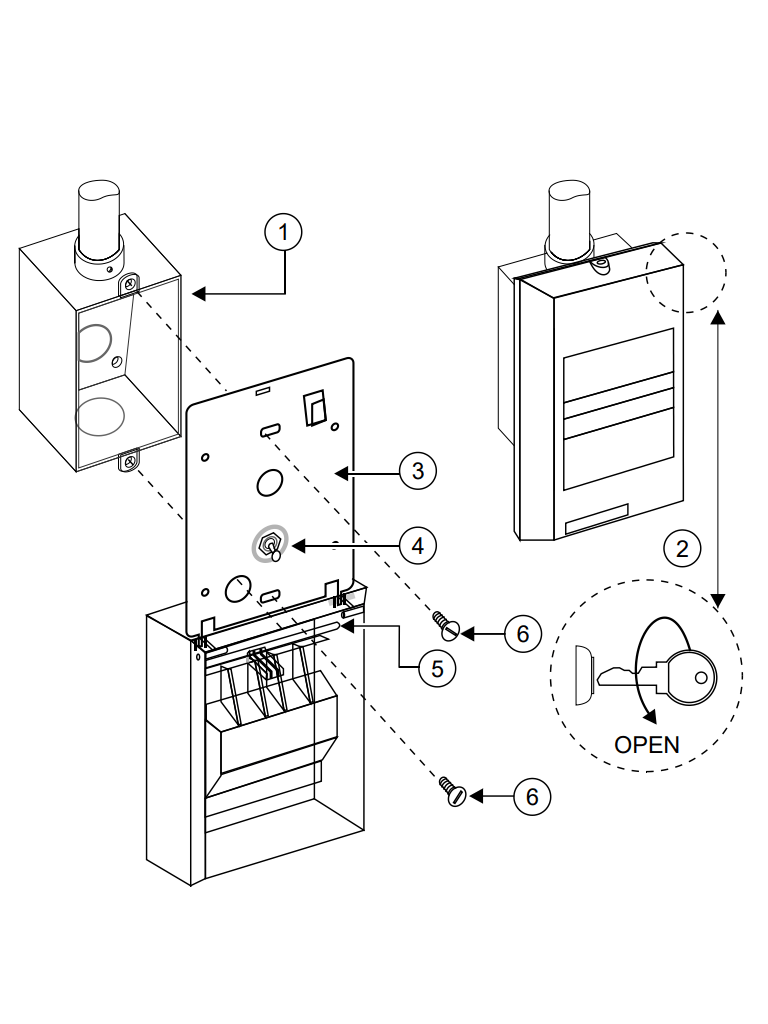

Instalación

Monte en una caja norteamericana de 2-1/2 pulg. (64 mm) de profundidad de 1 salida, o en una caja cuadrada estándar de 4 pulgadas y 1-1/2 pulg. (38 mm) de profundidad con 1 cubierta de salida.

Especificaciones

Tensión de la línea de comunicación: Máximo 20 V pico a pico

Corriente: Espera: 350 μA; Activada: 500 μA

Entorno operativo: Temperatura: 32 a 120°F (0 a 49°C); Humedad: 0 a 93 % de humedad relativa, sin condensación a 90 °F (32 °C)

Rango de temperatura de almacenamiento: –4 a 140 °F (–20 a 60 °C)

Cajas eléctricas compatibles: Caja de 1 salida de América del Norte de 2-1/2 pulg. (64 mm) de profundidad, Caja cuadrada estándar de 4 pulg. Caja de 1-1/2 pulg. (38 mm) de profundidad con 1 cubierta

Tamaño del cable: Cable de 12, 14, 16 o 18 AWG (2,5, 1,5, 1,0 o 0,75 mm cuadrados) (se prefieren los tamaños 16 y 18 AWG)

Dirección del dispositivo: 01 a 64 (SLC de 64 puntos), 01 a 125 (panel de control de 250 puntos)

FX-278 Double Action Fire Pull Station, Kidde Addressable

Para Paneles KIDDE

• FX-64, FX-1000
