KIDDE F_SAETH - Tarjeta de Interfaz Ethernet / Programación y Diagnóstico / RJ45

Resumen

Para Paneles KIDDE

• VS1, VS4
• FX-64, FX-1000

SA-ETH Ethernet Port, IP Communicator, mounts in cabinet on base plate.

La tarjeta SA-ETH proporciona una conexión de red estándar de 10/100 base-T Ethernet para conectarse a una red local. Se puede utilizar la tarjeta para cargar y descargar la configuración del panel, el historial y el estado actual a un equipo que ejecuta la utilidad de configuración o conectarla al recibidor de una estación de monitoreo central compatible en una red.

Características

• La tarjeta SA-ETH proporciona una conexión de red Ethernet 10/100 Base T estándar
• La tarjeta admite conectividad IP para servicios de monitoreo por parte de una estación de supervisión para cumplir con NFPA 72 Capítulo 26.
• La tarjeta Ethernet utiliza el protocolo FIBRO para comunicarse con los receptores del sistema Sur-Gard
• La tarjeta se puede utilizar para descargar la programación de configuración desde el iO-CU al panel.
• La tarjeta Ethernet está instalada en el conjunto de plástico y se conecta a la placa de circuito principal mediante un cable plano.

Instalación

La tarjeta Ethernet se instala en el montaje plástico y se conecta al tablero del circuito principal mediante un cable cinta.

Nota: La tarjeta Ethernet debe estar configurada mediante programación para tener un funcionamiento adecuado.

Para instalar la tarjeta Ethernet:

1. Apague el panel. Para eso, primero desconecte las baterías y, luego, desconecte la alimentación CA principal.
2. Encuentre la ranura para la tarjeta en el montaje de plástico detrás del tablero del circuito principal y el conector J1 en el tablero del circuito principal (en la parte superior derecha del tablero principal).

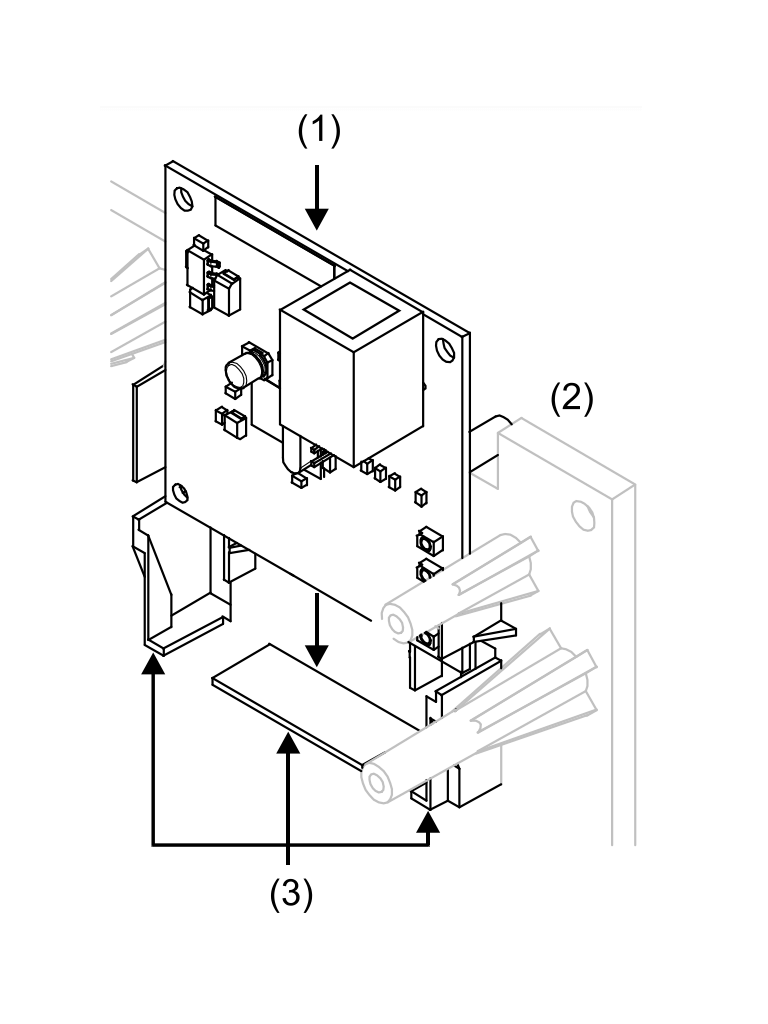

3. Deslice la tarjeta en la ranura del montaje plástico como se muestra en la Figura 1.

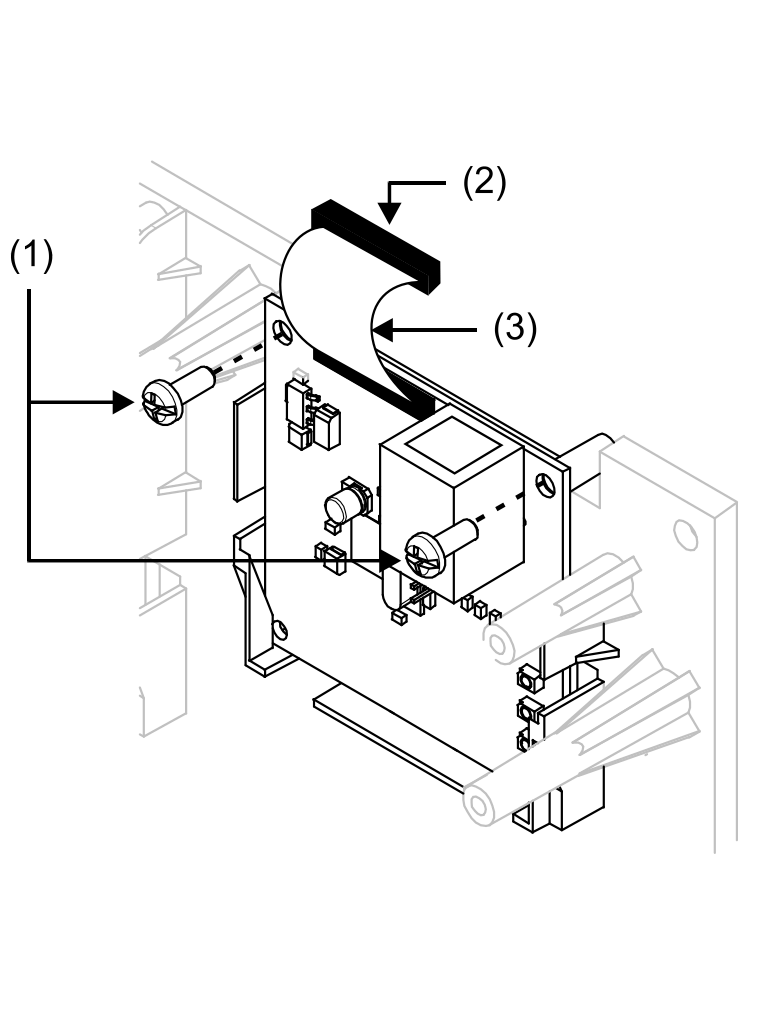

4. Conecte la tarjeta al montaje plástico con dos tornillos plastite Nº. 6 como se ve en la Figura 2.
5. Conecte el cable cinta (N/P 7140189) de la tarjeta al conector J1 en el tablero del circuito principal. El conector J1 se encuentra en la parte superior derecha del tablero del circuito principal.
6. Conecte el cable de red. Consulte “Cableado”.
7. Encienda el panel. Para eso, primero conecte la alimentación CA principal y, luego, conecte las baterías.

Cableado

 Cableado de la tarjeta SA-ETH y ubicación de los diodos LED

Nota:  Puede usar un cable de conexión RJ-45 o un cable cruzado RJ-45.

Especificaciones

Ethernet: 10/100 Base-T

Modo de conexión: Autonegociación

Voltaje de funcionamiento: 24 V CC

Corriente de funcionamiento: Modo de espera/Alarma: 34 mA, Máx.: 41 mA

Tramos de cable máx.: 200 pies (60 m), cable Cat 5 (panel a equipo de comunicación)

Conector de cable Cat 5: RJ-45

Dirección IP (predeterminada): 192.168.001.003

Máscara de subred (predeterminada): 255.255.255.0

Puerta de enlace (predeterminada): 000.000.000.000

Entorno de funcionamiento: Temperatura.- 32 a 120 °F (0 a 49 °C); Humedad relativa 0 a 93 % HR, sin condensación a 90 °F (32 °C)
