KIDDE F_KISB - Base Detector Estandar

Resumen

Para Paneles KIDDE

• VS1, VS4
• FX-64, FX-1000
• VM-1R

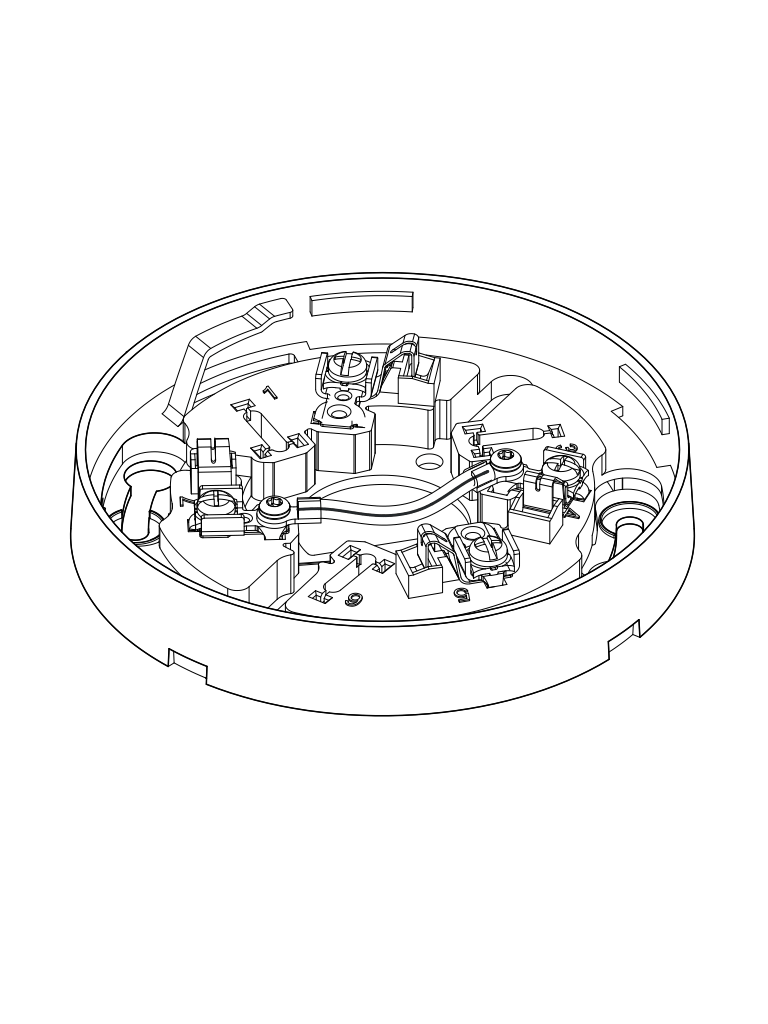

KI-SB Detector Mounting Base - Standard

El KI-SB es la base estándar para los detectores de la serie Signature. Conecta el detector al circuito de línea de señalización (SLC) y proporciona terminales de cableado para la conexión a un GSA-LED.

Características

• Acceso desde el lado de la habitación
• Montaje en cajas americanas
• Montaje en cajas BESA europeas

Funciones

Las bases de montaje del detector tienen terminales de cableado a los que se puede acceder desde el “lado de la habitación” después de montar la base en la caja eléctrica. Las bases se montan en cajas norteamericanas de 1 unidad y en cajas octogonales de 3½ o 4 pulgadas y 1½ pulgadas (38 mm) de profundidad. También se montan en cajas BESA europeas y de 1 unidad con centros de fijación de 60,3 mm.

Instalación

Para instalar el KI-SB:

1. Monte el KI-SB en una caja eléctrica compatible usando los tornillos proporcionados con la caja eléctrica.
2. Conecte la base como se muestra en la sección "Cableado".
3. Escriba la dirección asignada al detector en la etiqueta proporcionada y aplíquela en el borde interior de la base.
4. Utilice un faldón embellecedor GSA-TS para finalizar la instalación según sea necesario.

Cableado

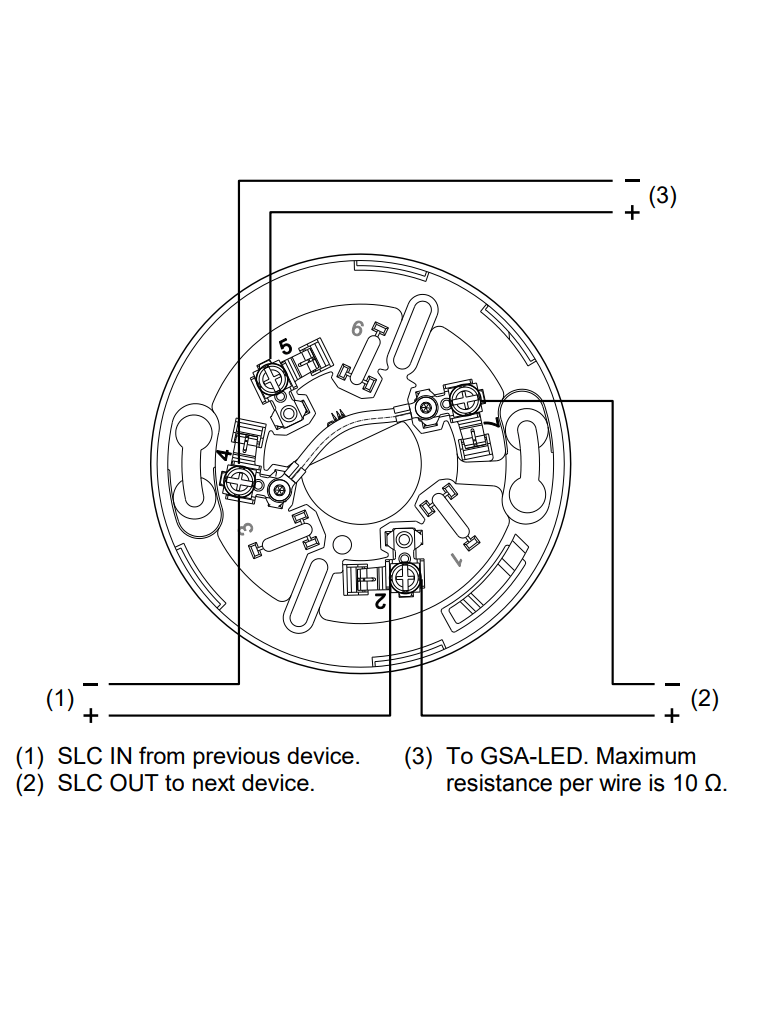

1. Conecte la base del detector como se muestra en la Figura. Corte el tendido de cables en cada terminal. No enrolle los cables de campo del circuito de la línea de señalización alrededor de los terminales.
2. Aísle el blindaje con cinta aislante.

(1) SLC IN del dispositivo anterior.

(2) SLC OUT al siguiente dispositivo.

(3) A GSA-LED. La resistencia máxima por cable es de 10 Ω

1 No usado

2 SLC IN/OUT +

3 No usado

4 SLC IN −

4 LED remoto −

5 LED remoto +

6 No usado

7 SLC OUT −

Especificaciones

Tamaño del cable: 12 a 18 AWG (1,0 a 4,0 mm²), Se prefieren los tamaños 16 y 18 AWG

Par de apriete del tornillo: Montaje de la base.- 18 lbf-pulg (2,0 N·m) máx. , Terminal.-12 lbf-pulg (1,4 N·m) máx.

Carcasa: Polímero de ingeniería de alto impacto, blanco

Detectores compatibles: Detectores Signature Series

Accesorios: Faldón/anillo con moldura de caja de cuatro pulgadas GSA-TS

Cajas eléctricas compatibles:

• Caja de una sola entrada de América del Norte
• Caja octágono de 3-1/2 pulg. (89 mm) por 1-1/2 pulg. (38 mm) de profundidad
• Caja octogonal de 4 pulg. (102 mm) por 1-1/2 pulg. (38 mm) de profundidad
• Caja europea monomando de 75 mm con centros de fijación de 60,3 mm
• Caja BESA con centros de fijación de 60,3 mm

Entorno operativo: Temperatura .- 32 a 120°F (0 a 49°C), Humedad relativa.- 0 a 93% sin condensación

Boletín técnico: P/N 3102483-EN
