KIDDE F_KIOSD - Detector de humo óptico multicriterio inteligente

Resumen

Para Paneles KIDDE

• VS1, VS4
• VM-1R

KI-OSD Intelligent Optical Smoke Detector

El detector de humo KI-OSD de la serie Kidde Intelligent Optica ofrece tecnología avanzada de detección óptica (fotoeléctrica) a un diseño práctico que aumenta la eficiencia, ahorra tiempo de instalación, reduce costos y amplía las capacidades de seguridad humana y protección de la propiedad. Los autodiagnósticos continuos garantizan la confiabilidad a largo plazo, mientras que la compensación ambiental ayuda a reducir los costos de mantenimiento.

Como todos los detectores de la serie Kidde Intelligent Optica, el KI-OSD es un dispositivo inteligente que recopila información analógica de múltiples sensores ópticos y convierte estos datos en señales digitales. Utilizando longitudes de onda ópticas duales combinadas con múltiples ángulos de detección, KI-OSD diferencia partículas que no son representativas del humo real. Los datos de las partículas se introducen en filtros digitales que alimentan una serie de relaciones que eliminan los patrones de señal típicos de fuentes molestas, reduciendo así las alarmas no deseadas. Para tomar una decisión sobre la alarma, el microprocesador integrado del detector mide y analiza todas las lecturas del sensor óptico y compara esta información con las configuraciones preprogramadas.

Características

• Tecnología patentada de detección óptica de humo multicriterio
• Ancho de 0,5 a 4,36 %/pie. (1,6 a 13,6 %/m) oscurecimiento del humo
• Utiliza cableado existente
• Rechazo integrado de molestias que reduce las alarmas no deseadas de partículas generales de cocina
• Homologado según UL 268 7ª edición
• Mapeo automático de dispositivos
• Hasta 250 direcciones inteligentes Kidde en total por bucle
• Dos niveles de Compensación ambiental
• Dos niveles de advertencia de detector sucio
• Veinte configuraciones de prealarma
• Cinco configuraciones de sensibilidad
• Memoria no volátil
• Direccionamiento electrónico
• Compensación ambiental
• Ajuste automático de sensibilidad día/noche
• LED de estado bicolor (verde/rojo)
• Estándar, relé , aislador de fallas y bases de montaje audibles
• Las marcas de los sensores brindan una fácil identificación de las pruebas

Nota: Es posible que algunas funciones descritas aquí no sean compatibles con todos los sistemas de control. Consulte la Guía de instalación y funcionamiento de su panel de control para obtener más detalles.

Funciones

Aplicación

El KI-OSD detecta partículas de una amplia gama de fuentes de combustión y activará una alarma cuando la densidad del humo en la cámara alcance el nivel preprogramado. Gracias a su tecnología de respuesta reflectante patentada de alto rendimiento, el sensor de humo responde de manera rápida y confiable a una amplia gama de tipos de incendio, incluidos incendios de combustión rápida y lenta alimentados por combustibles que generalmente se encuentran en edificios modernos de usos múltiples.

Compatibilidad

El detector KI-OSD es compatible únicamente con paneles de control que utilizan un controlador Kidde Intelligent Loop.

Tecnología de detección y generación de informes

El microprocesador de cada detector proporciona beneficios adicionales: autodiagnóstico y registro histórico, mapeo automático de dispositivos y comunicación rápida y estable.

• Autodiagnóstico y registro histórico: cada detector Kidde Intelligent Series ejecuta constantemente autoverificaciones para proporcionar información de mantenimiento importante. Los resultados de la autocomprobación se actualizan automáticamente y se almacenan permanentemente en la memoria no volátil del detector.
• Mapeo automático de dispositivos: el controlador de bucle aprende dónde está instalada la dirección del número de serie de cada dispositivo en relación con otros dispositivos en el circuito. La función de mapeo proporciona supervisión de la ubicación instalada de cada dispositivo para evitar que un detector se reinstale (después de la limpieza, etc.) en una ubicación diferente a donde estaba originalmente.
• Comunicación rápida y estable: la inteligencia integrada significa que es necesario enviar menos información entre el detector y el controlador de bucle. Además de la respuesta habitual al sondeo de supervisión, el detector solo necesita comunicarse con el controlador de bucle cuando tiene algo nuevo que informar.

Pruebas y mantenimiento

Cada detector identifica automáticamente cuando está sucio o defectuoso y genera un mensaje de "detector sucio". La medición de sensibilidad del detector también se puede transmitir al controlador de bucle. Se puede imprimir un informe de sensibilidad para satisfacer las mediciones de sensibilidad de la NFPA, que deben realizarse al final del primer año y, a partir de entonces, cada dos años.

El programa de mantenimiento fácil de usar muestra el estado actual de cada detector y otros mensajes pertinentes. Los detectores individuales se pueden apagar temporalmente desde el panel de control. La disponibilidad de las funciones de mantenimiento depende del sistema de alarma contra incendios utilizado.

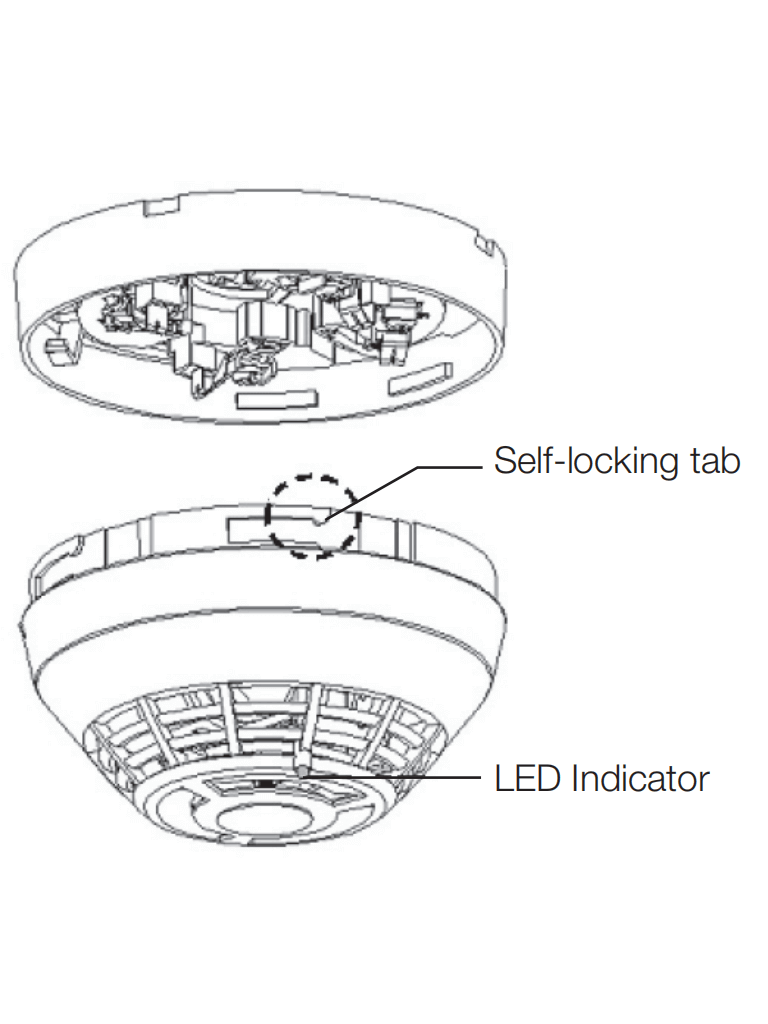

Instalación

Los detectores Kidde Intelligent Series se montan en cajas norteamericanas de 1 unidad, en cajas octogonales de 3-1/2 pulgadas o 4 pulgadas y en cajas eléctricas cuadradas de 4 pulgadas y 1-1/2 pulgadas (38 mm) de profundidad. Se montan en BESA europea y en cajas de 1 unidad con centros de fijación de 60,3 mm. Consulte instalación y cableado de la base de montaje para obtener más información.

Accesorios

Las bases de montaje del detector tienen terminales de cableado a los que se puede acceder desde el “lado de la habitación” después de montar la base en la caja eléctrica. Las bases se montan en cajas norteamericanas de 1 unidad y en cajas octogonales de 3½ o 4 pulgadas y 1½ pulgadas (38 mm) de profundidad. También se montan en cajas BESA europeas y de 1 unidad con centros de fijación de 60,3 mm. Los KI-SB4, KI-RB4 y KI-IB4 se montan en cajas eléctricas norteamericanas de 4 pulgadas cuadradas, además de las cajas anteriores. Incluyen el faldón embellecedor KI-TS4, que se utiliza para cubrir las “orejas de montaje” en la base. El KI-ABST se monta en una caja cuadrada de 4 pulgadas.

LED remoto GSA-LED: el LED remoto se conecta únicamente a la base estándar KI-SB o KI-SB4. Cuenta con una placa frontal de plástico de 1 unidad de tamaño norteamericano con acabado blanco y LED de alarma rojo.

Faldón embellecedor SIGA-TS4: se suministra con bases de 4 pulgadas; también se puede pedir por separado para usarlo con las otras bases y ayudar a ocultar las imperfecciones de la superficie que no cubren las bases más pequeñas.

Bases sonoras: las bases sonoras de la serie Kidde Intelligent están diseñadas para usarse donde se requiere señalización de alarma localizada o grupal.

• Las bases KI-ABST proporcionan capacidad de sonido a la serie Kidde Intelligent para detectores de calor y humo. No están diseñados para usarse con detectores combinados de monóxido de carbono en modo Fireplus-CO.
• Las bases KI-ABDT brindan capacidad de sonido a los detectores de humo y calor de la serie Kidde Intelligent, así como a los detectores de monóxido de carbono cuando se usan con un generador de patrones temporales GSA-T3T4.
• Las bases KI-ABLT brindan capacidad de sirena de baja frecuencia de 520 Hz a los detectores de humo y calor de la serie Kidde Intelligent, así como a los detectores de monóxido de carbono cuando se usan con un generador de patrones temporales GSA-T3T4. El KIABLT es adecuado para aplicaciones que requieren tonos audibles de baja frecuencia.

Dimensiones

Dimensiones en pulgadas

Especificaciones

Voltaje de funcionamiento: 15,20 a 19,95 VCC

Corriente de funcionamiento normal: 32 μA

Corriente de alarma: 45 μA

Rango de sensibilidad al humo: UL/ULC: 0,5 a 4,36 %/pie. (1,6 a 13,6 %/m) de oscurecimiento

Nivel de vibración: 10 a 35 Hz, con una amplitud de 0,01 pulg.

Velocidad del aire: 0 a 4000 pies/min (0 a 20 m/s)

Montaje en pared: 12 pulg. (305 mm) máx. . desde el techo

Bases compatibles: Consulte la información para pedidos

Probadores de detectores compatibles: Testifire 1000, Testifire 2000

Entorno operativo: 32 a 120 °F (0 a 49 °C), 0 a 93 % de humedad relativa, sin condensación

Construcción: Polímero de ingeniería de alto impacto, blanco

Temperatura de almacenamiento: -4 a 140 °F (-20 a 60 °C)

Compensación ambiental: Automática

Listados de agencias: CAN/ULC-S529, UL 268-7, UL 268A, CSFM, FM

KI-OSD Intelligent Optical Smoke Detector

Para Paneles KIDDE

• VS1, VS4
• VM-1R

Incluye

1 Detector KI-OSD Intelligent Optical Smoke Detector
