BOSCH F_NZM0002A - Modulo 2 salidas SUPERVIZADAS NAC EST y / Z FPA5000 500MA

NZM 0002 A M&oacutedulo zonas dispositivos notificaci

Resumen del sistema

El módulo de áreas de notificación de aplicaciones NZM 0002 A proporciona dos líneas primarias controladas. Esto permite conectar dos líneas independientes de áreas de notificación de aplicaciones.

Conexión de los siguientes equipos:

• Sirenas
• Luces Estroboscópicas
• Bocinas

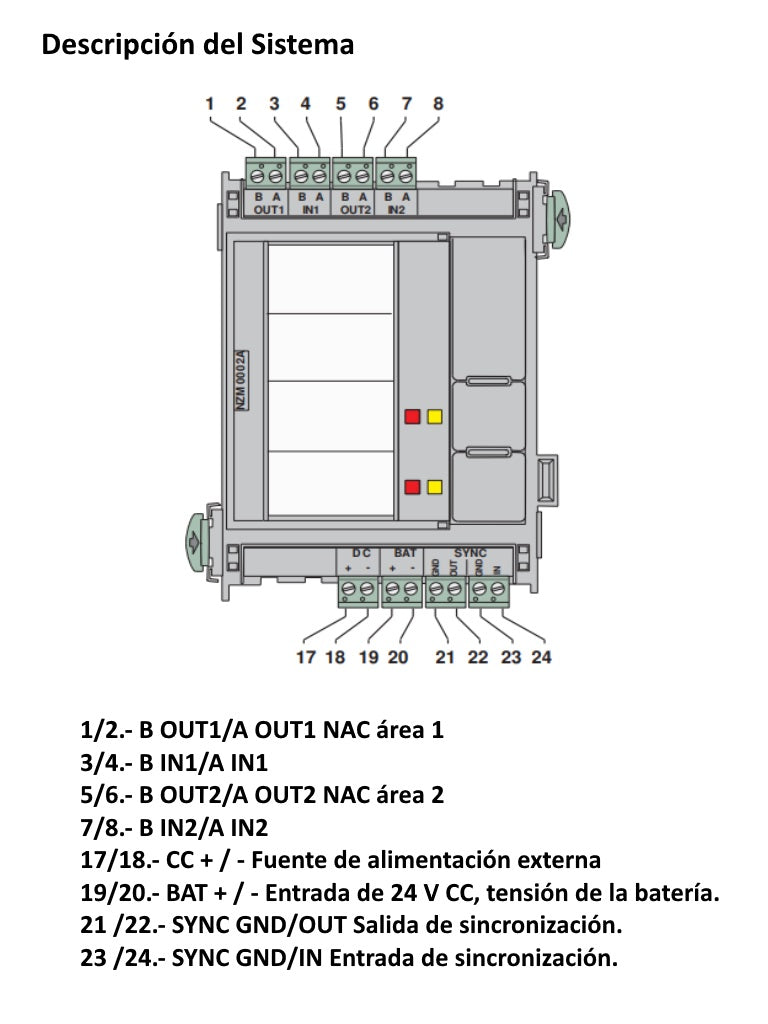

El estado de funcionamiento de cada zona se muestra mediante un LED rojo y otro amarillo.

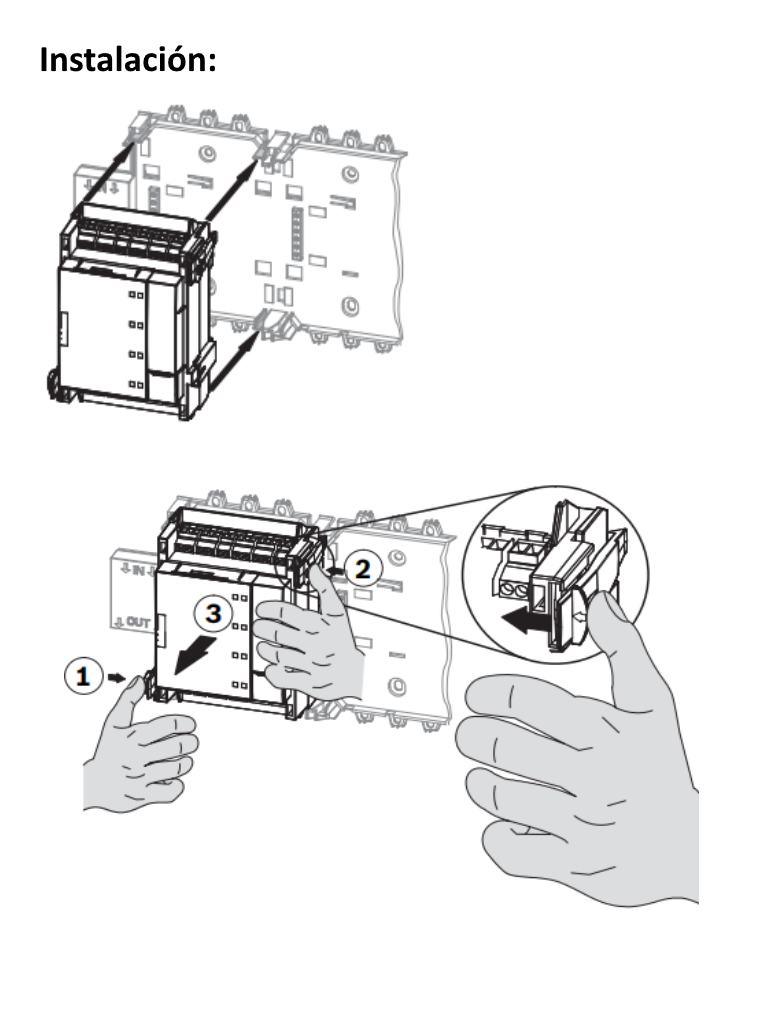

Notas de configuración/instalación

Notas de configuración/instalación

Para que el sistema de detección de incendios funcione conforme a la norma EN 54-13, las líneas del dispositivo de señalación deben estar diseñadas en topología lazo.

Piezas incluidas

• 1 Módulo de zonas de dispositivo de notificación NZM 0002 A.
• 2 Tiras de etiquetado.
• 2 Resistencias de 3,9 kOhm.

Características y Especificaciones

Nota: NZM 0002 A Módulo zonas dispositivos notificación para conectar 2 líneas independientes de zonas de notificación de aplicaciones, lo que proporciona 2 líneas primarias controladas.

Número de pedido: NZM 0002.

Principales Características

• Control supervisado de dispositivos de señalización mediante la inversión de polaridad de la tensión.

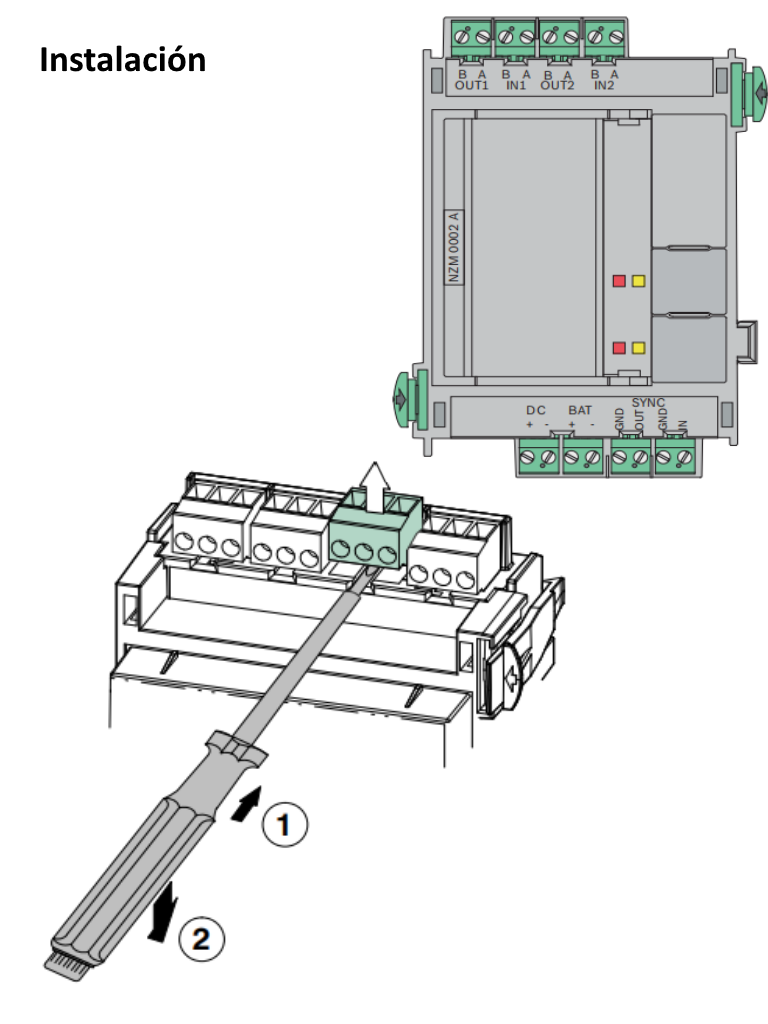

• Sistema listo para funcionar, gracias a su tecnología"plug-and-play" y a los bloques de terminales enchufables.

Especificaciones

Eléctricas

• Tensión de entrada De 20 V CC a 30 V CC/ 5 V CC ±5 %.

Consumo de corriente máximo

• En reposo (2 zonas) 40 mA (a 24 V CC).
• Alarma (2 zonas) 65 mA (a 24 V CC).
• Tensión mínima de salida 20,2 V CC.
• Tensión máxima de salida 29,5 V CC.

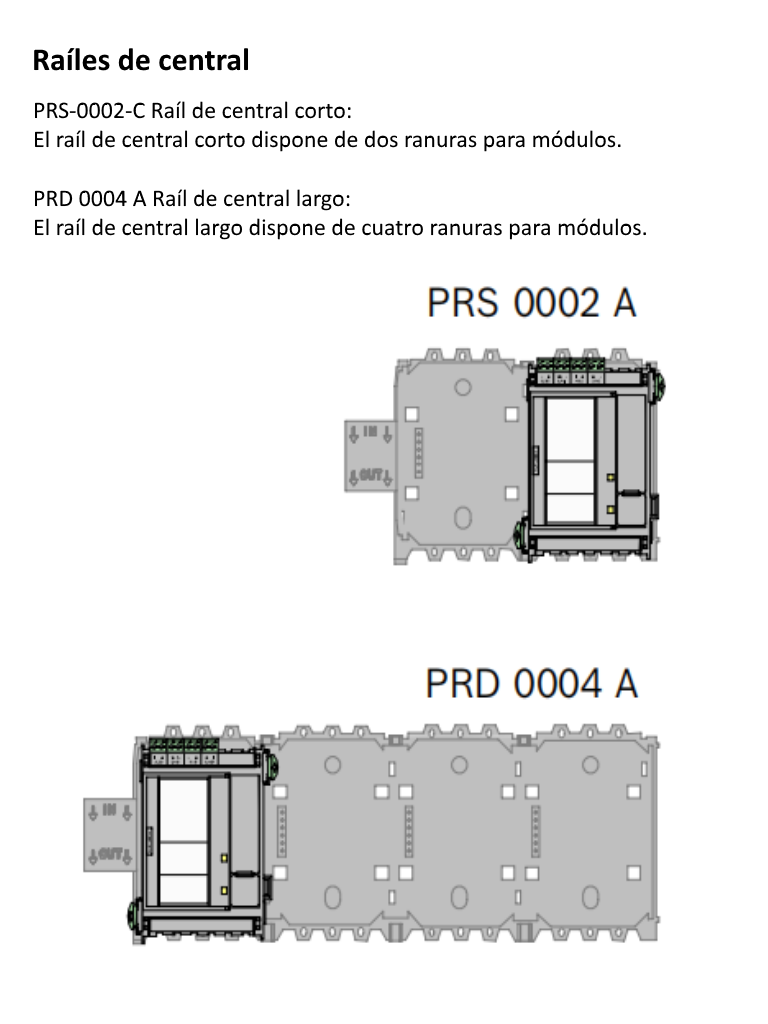

• Corriente de salida máxima para suministro de alimentación a través del raíl 500 mA por cada línea de área de notificación de aplicaciones (en caso de que se produzca una alarma).
• Corriente de salida máxima para suministro de alimentación externo 2,8 A por cada línea de área de notificación de aplicaciones (en caso de que se produzca una alarma).
• Longitud de cable máxima En función del tipo y número de dispositivos de señalización conectados.

Mecánicos

• Elementos de funcionamiento/ indicadores 4 LED (2 rojos, 2 amarillos) 2 teclas (prueba de LED).
• Material de la carcasa Plástico ABS, Polylac PA‑766.
• Color de la carcasa Acabado satinado en antracita, RAL 7016.
• Dimensiones Aprox. 127 x 96 x 60 mm.
• Peso Aprox. 135 g.

Ambientales

• Temperatura de funcionamiento permitida: De -5 °C a 50 °C.
• Temperatura de almacenamiento permitida: De -20 °C a 60 °C
• Humedad relativa permitida 95%, sin condensación
• Clase de protección según IEC 60529: IP 30.
