DS161 Detector petición salida, negro, timbre

Caja negra. Para uso en aplicaciones de salida (REX). Proporciona una cobertura de 2,4 m x 3 m (8 pies x 10 pies), temporizadores, control de puertas con alerta de resonador y cobertura orientable.

Número de pedido DS161 F.01U.364.869

La serie DS160 consta del detector DS160 (gris claro) y el detector DS161 (negro), ambos diseñados específicamente para aplicaciones de salida (REX).

Con características como temporizadores, control de puertas con alertas de resonador y cobertura orientable, los dispositivos DS160 y DS161 gozan de gran flexibilidad para satisfacer los requisitos de REX más exigentes. La entrada lógica secuencial (SLI) exclusiva aporta una mayor seguridad de la que ofrecen los demás dispositivos REX.

Características

• Control de puertas con alerta de resonador
• Entrada lógica secuencial (SLI)
• Orientación vertical interna
• Patrón de cobertura envolvente con un control de patrones de gran precisión
• Tiempo de activación ajustable de hasta 64 segundos

Funciones

Entrada lógica secuencial (SLI)

El terminal SLI permite conectar un segundo dispositivo que requiera detección secuencial. De esta forma se elimina la posibilidad de que un objeto deslizado por la puerta o por debajo de ella active el detector. Esta entrada también se puede utilizar para bloquear el sensor si hay movimiento fuera de las instalaciones.

Control de puertas

El sensor puede controlar el contacto de una puerta para permitir un control especial del relé interno. Por ejemplo, si la puerta se abre durante el período de tiempo del relé, se puede programar el sensor para que detenga el temporizador. Si la puerta no se abre en un período de tiempo específico, se puede programar el relé para que se desactive.

Alerta del resonador

Se puede programar el resonador integrado para que se active si la puerta permanece abierta demasiado tiempo. El volumen del resonador se puede ajustar totalmente hasta los 85 dB.

Entrada de tarjeta de acceso

La entrada de tarjeta de acceso permite controlar el relé del sensor desde un origen externo, como un sistema de control de accesos o un lector de tarjetas.

Certificaciones y aprobaciones

Certificaciones y aprobaciones

Notas de configuración/instalación

Información sobre la cobertura

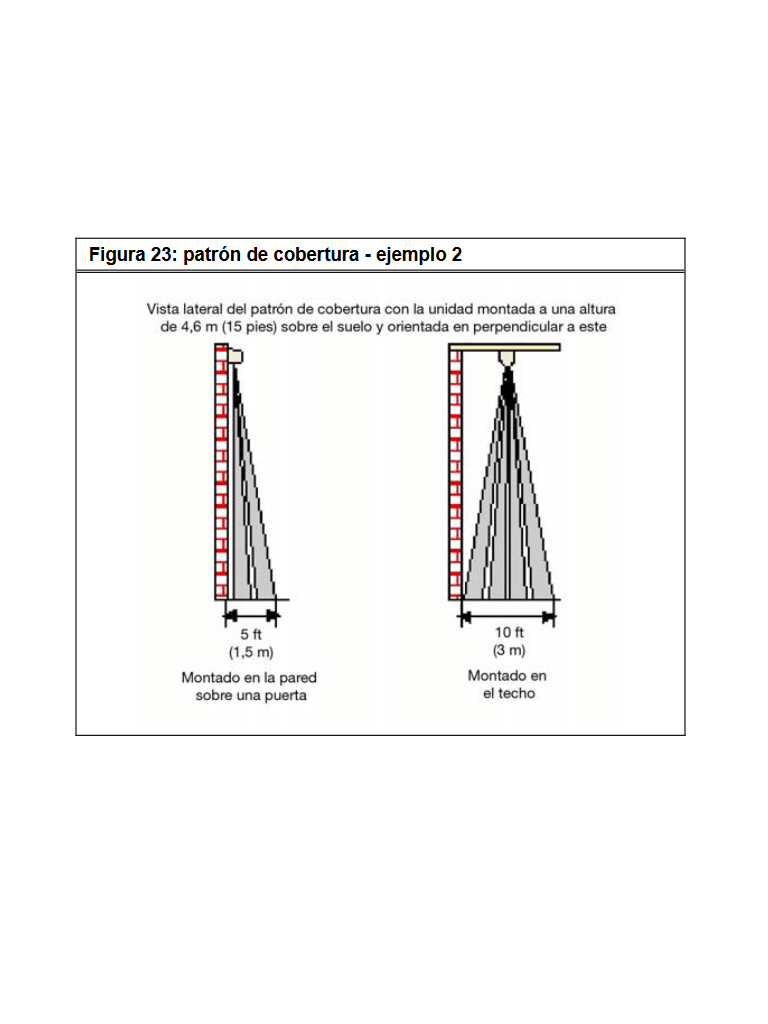

La cobertura (zona de detección) varía en función de la altura de montaje con respecto al suelo, el ángulo de la lente y de si la unidad se monta en una pared sobre la puerta o en el techo. La cobertura es de 2,4 m x 3 m (8 pies x 10 pies). Se muestran los patrones de cobertura del detector a una altura de 2,3 m (7,5 pies). El patrón de cobertura aumenta o disminuye según la altura y la alineación del detector.

Aviso

• Al montar la unidad en la pared y con la lente orientada en perpendicular, algunas zonas de detección apuntan hacia la pared y no detectan el movimiento.

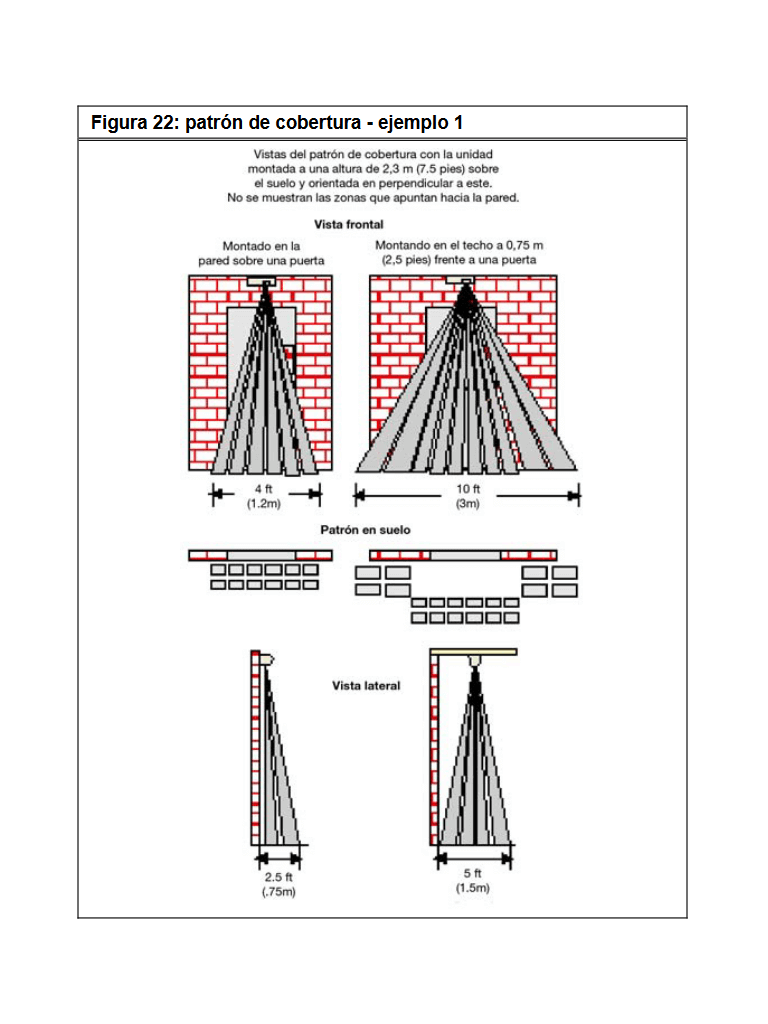

Los diagramas representan las vistas del patrón de cobertura con el detector montado a una altura de 2,3 m (7,5 pies) por encima del suelo y la lente orientada en perpendicular a éste. No se muestran las zonas que apuntan hacia la pared.

Especificaciones clave

Consumo de energía (mA): 8 – 39 mA

Dimensiones (Alto x Ancho x Fondo) (mm): 45 x 171 x 44 mm

Relé de alarma: NC/NO

Temperatura de funcionamiento (°C): -29 – 49 °C

Tensión de funcionamiento (VCC): 12 – 30 VDC
