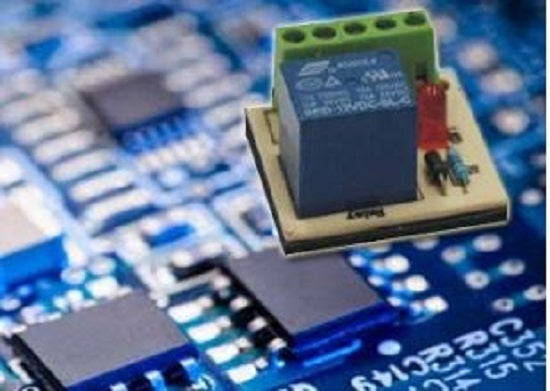

YLI PCB502 - Modulo de relevador externo / Para control de acceso / Conexiones NO / NC / COM a 12 VDC/

DESCRIPCIÓN

El relevador YLI modelo PCB502 es un dispositivo electromecánico. Funciona como un interruptor controlado por un circuito eléctrico en el que, por medio de una bobina y un electroimán, se acciona un juego de uno o varios contactos que permiten abrir o cerrar otros circuitos eléctricos independientes.

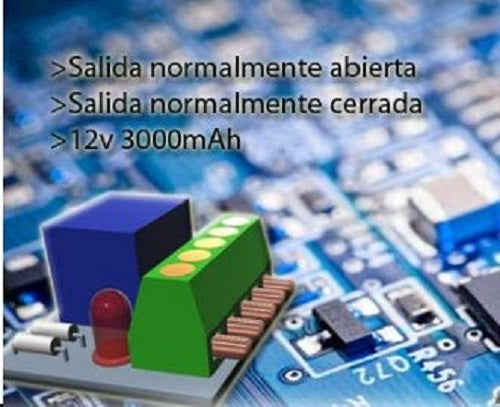

El módulo de relé ampliada ofrece 3 contactos: NA, NC, COM para hacer más fácil y conveniente tanto la conexión de cierre como la fuente de alimentación eléctrica.

ESPECIFICACIONES

Conectar una fuente de alimentación de 12v 3amp para el funcionamiento del relevador en la conexión V+ y V- (12+ y GND) dependiendo del relevador y utilizar las terminales NO/NC y COM para la conexión con otros equipos, paneles de control de acceso, Sensores, Paneles de alarmas, DVR o cualquier otro dispositivo que se requiera utilizar.  Al momento de suministrar el voltaje en el equipo éste abre o cierra los relevadores, tener en cuenta esto para su funcionamiento.

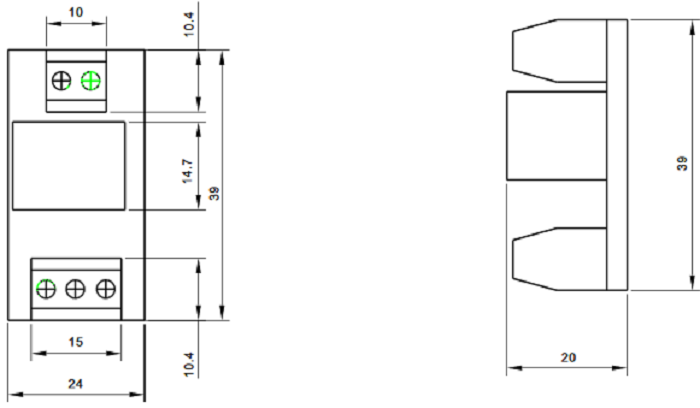

• Dimensión: 39Lx24Wx20H (mm)
• Material: elementos de alta calidad con excelente diseño
• Adecuada para: cerradura eléctrica adicional / button...etc
• Salida: salida de contacto seco
• Max. sobrecarga: 10A/125VDC
• Peso: 0,05 kg

FUNCIONES

La gran ventaja de los relés electromagnéticos es la completa separación eléctrica entre la corriente de accionamiento, la que circula por la bobina del electroimán, y los circuitos controlados por los contactos, lo que hace que se puedan manejar altos voltajes o elevadas potencias con pequeñas tensiones de control.

También ofrecen la posibilidad de control de un dispositivo a distancia mediante el uso de pequeñas señales de control. En el caso presentado podemos ver un grupo de relés en bases interfases que son controlado por modulos digitales programables que permiten crear funciones de temporización y contador como si de un mini PLD (Dispositivo Lógico Programable) se tratase.

Con estos modernos sistemas los relés pueden actuar de forma programada e independiente lo que supone grandes ventajas en su aplicación aumentando su uso en aplicaciones sin necesidad de utilizar controles como PLD's u otros medios para comandarlos. Se puede encender por ejemplo una bombilla o motor y al encenderlo se apaga el otro motor o bombilla.
