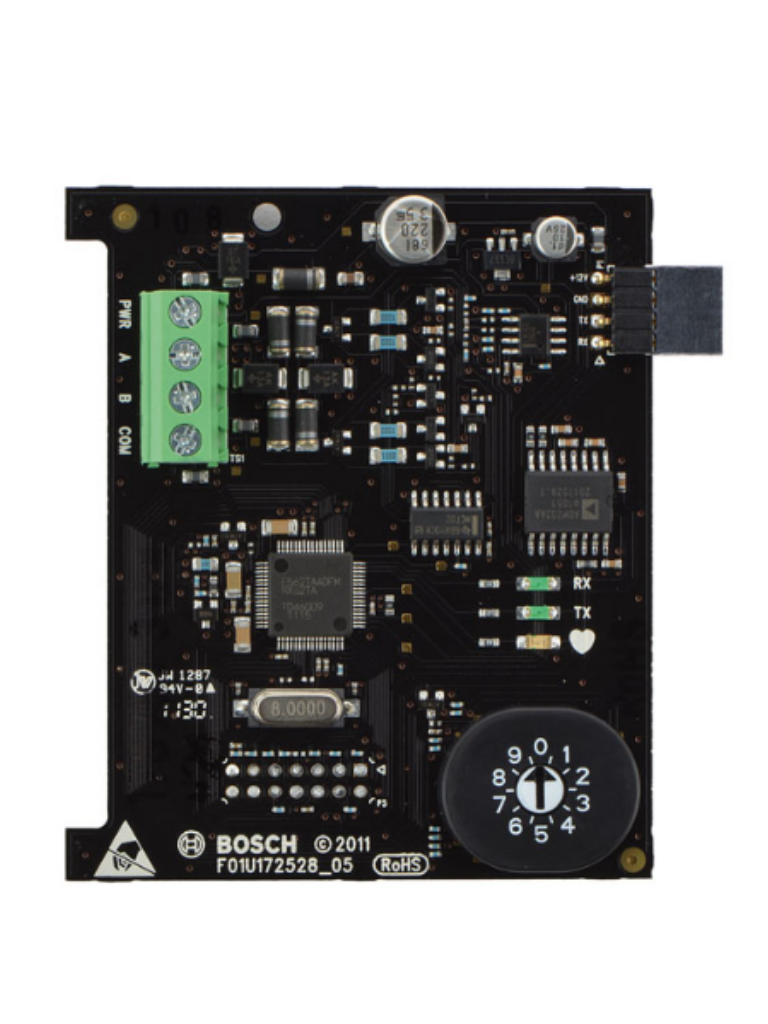

Módulo de interfaz B820 SDI2 Inovonics

El módulo de interfaz B820 Inovonics es completamente dispositivo de bus SDI2 supervisado y direccionable que permite comunicación entre paneles de control Bosch y un Inovonics EN4200 EchoStream Serial Receiver con Transmisores inalámbricos EchoStream.

Las instalaciones industriales, comerciales e institucionales son Instalaciones típicas para el módulo B820. Emparejado con un receptor Inovonics EchoStream EN4200, el B820 el módulo de interfaz Inovonics proporciona una conexión inalámbrica solución de seguridad cuando está conectado al control bus SDI2 del panel. El interruptor B820 proporciona direccionamiento simple y visual.

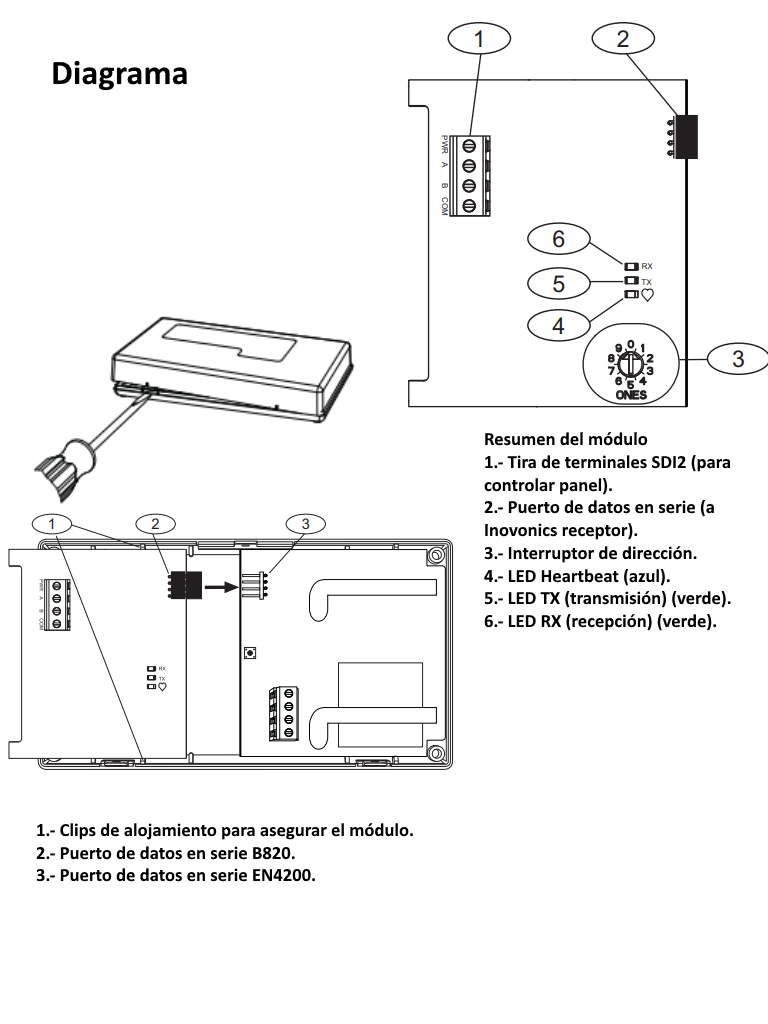

Resumen del sistema

Desarrollado por Inovonics

La plataforma Inovonics EchoStream, impulsada por la tecnología de red de malla inalámbrica Inovonics, asegura rango superior, confiabilidad y escalabilidad para aplicaciones comerciales. Usando una amplia gama de transmisores y repetidores, esta tecnología probada proporciona flexibilidad y rendimiento para cumplir al máximo estrictos requisitos. Este protocolo exclusivo es

disponible solo en productos Inovonics EchoStream.

El B820 es supervisado y se comunica con el panel de control todos los cambios de estado del punto. El módulo los puntos de expansión inalámbricos funcionan igual que el puntos cableados en el panel de control. Programación de llavero y punto inalámbrico, así como los datos de diagnóstico están disponibles a su alcance directamente mediante cualquier teclado del panel de control o mediante el uso de Software de programación remota (RPS).

Funciones básicas

Supervisión de supervisión

El software monitorea y comunica el estado información sobre el bus de datos para lo siguiente:

• Poder operativo (latido del corazón).
• Transmitir datos (TX).
• Recibir datos (RX).

Indicadores

• LED de latido: el LED azul parpadea cuando se apaga el sistema está operativo. Un LED constante de encendido o apagado indica un error de operación del sistema.
• LED TX (transmisión): el LED verde fijo encendido indica transmisión de datos al receptor.
• LED RX (recepción): el LED verde fijo encendido indica que recepción de datos desde el receptor. El LED RX parpadea 3 parpadeos rápidos cuando el módulo aprende una conexión inalámbrica el dispositivo está presente.

Certificaciones y aprobaciones

Certificación de región

EE. UU. UL

• UL UL 365 - Unidades de alarma antirrobo conectadas a la estación de policía.
• UL UL 609 - Estándar para ladrones locales.
• Unidades y sistemas de alarma.
• UL UL 636 - Unidades y sistemas de alarma de retención.
• UL UL 985 - Unidades del sistema de advertencia de incendio en el hogar.
• UL UL 1023 - Unidades del sistema de alarma antirrobo doméstico.
• UL UL 1076 - Alarma antirrobo patentada Unidades y sistemas
• UL UL 1610 - Alarma antirrobo de estación central Unidades.
• CSFM vea nuestro sitio web.
• FCC Parte 15 Clase B.

Canadá ULC

• CAN / ULC S303 - Alarma antirrobo local Unidades y sistemas.
• ULC CAN / ULC S304 - Estándar para centro de recepción de señal y robo en premisa.
• ULC ULC-ORD C1023 - Ladrón doméstico Unidades de sistema de alarma.
• ULC ULC-ORD C1076 - Ladrón patentado Unidades y sistemas de alarma.
• IC ICES-003 - Tecnología de la información Equipamiento (ITE).

Notas de instalación / configuración

Consideraciones de montaje

Monte el módulo de interfaz B820 dentro de Inovonics EchoStream Serial Receiver utilizando el suministrado tiras de velcro contenidas dentro del embalaje B820. Consulte el receptor serie E42Stream EN4200 Instrucciones de instalación y la interfaz SDI2 Inovonics Guía de instalación del módulo B820 para montaje y cableado instrucciones.

Consideraciones de cableado

El B820 se conecta a un panel de control utilizando el PWR, A, B, terminales COM en el panel de control utilizando el regleta de terminales de tornillo. Utilice 12 AWG a 22 AWG (1.5 mm

a 0.6 mm) cables desde el módulo al control panel.

El B820 se conecta al EN4200 a través de los datos en serie.

Compatibilidad

Paneles de control

• B9512G / B9512G-E.
• B8512G / B8512G-E.
• B6512.
• B5512 / B5512E.
• B4512/B4512E.
• B3512/B3512E.
• D9412GV4/D7412GV4.
• Receivers: Inovonics EchoStream EN4200 Serial Receiver.
• Repeaters: Inovonics EchoStream EN5040-T HighPower Repeater.
• Transmitters: All Inovonics EchoStream transmitters.

Partes incluidas

Componente de cantidad

• 1 Módulo de interfaz B820 Inovonics.
• 1 paquete de hardware que incluye adhesivo de velcro.
• 1 paquete de literatura.

Nota: Módulo de interfaz B820 SDI2 Inovonics

Proporciona comunicación entre un panel de control y un receptor serie Inchoonics EN4200 EchoStream.

Número de pedido: B820

Principales características

• Brinda conectividad a Inovonics EchoStream Receptor serial EN4200.
• Puede instalarse hasta 1000 pies del control panel, que permite una recepción inalámbrica óptima.
• Capacidad para almacenar cualquier combinación de punto y ID de llavero para un total de 350 dispositivos inalámbricos (tipos combinados) y hasta 8 ID de repetidor.
• Se monta directamente dentro de la carcasa del receptor EN4200, no se requiere un recinto separado.
• UL y CSFM listados.

Especificaciones

Propiedades

• Dimensiones: De 3.2 in x 2.8 in x 0.60 in (82,5 mm x 70,0 mm x 15,0 mm).
• Peso: 1.5 oz (.04 kg).

Consideraciones ambientales

• Humedad relativa: De 5% a 93% a + 32 ° C (+ 90 ° F)
• Temperatura (en funcionamiento): De 0 ° C a + 49 ° C (+ 32 ° F a + 120 ° F)
• Requerimientos de energía
• Corriente total de 110 mA para el módulo B820 y el Receptor EN4200.
• Voltaje (en funcionamiento) 12 V CC nominal.

Alambrado

• Tamaño de cable de terminal 12 AWG a 22 AWG (2 mm a 0.65 mm).
• Cableado SDI2 Distancia máxima: tamaño del cable (solo cable sin blindaje): 600 pies (183 m) / 22 AWG (0,65 mm) 1000 pies (305 m) / 18 AWG (1.02 mm).
