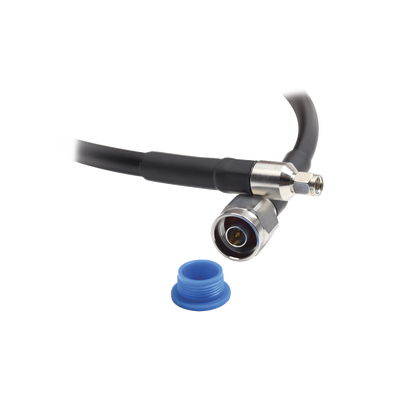

Jumper flexible de baja pérdida para equipos inalámbricos hasta 7 GHz SMA-Macho Inverso a N-Macho, 60 cm
Precio
$ 210.66
Hacer una pregunta
Compartir
No se pudo cargar la disponibilidad de pickup
Descripción
Descripción General
Jumper de alto desempeño diseñado para aplicaciones de telecomunicaciones de hasta 7 GHz, fabricado con cable LMR400 de Times Microwave para asegurar el máximo desempeño. Ideal para redes inalámbricas y radiocomunicación en ambientes interiores y exteriores.
Características Principales
- Cable de baja pérdida
- Construcción con materiales de alta calidad
- Diseñado para uso en interior y exterior
- Ideal para aplicaciones de redes inalámbricas y radiocomunicación
- Conectores SMA-Macho Inverso a N-Macho
- Longitud: 60 cm
- Garantía de por vida contra defectos de fábrica
Especificaciones Eléctricas
- Impedancia: 50Ω
- Rango de frecuencia: 0-7GHz
- Blindaje: Aluminio y cobre trenzado
- Frecuencia de corte: 16.2 GHz
- Velocidad de propagación: 85%
- Manejo máximo de voltaje: 2,500 Vcd
- Potencia pico: 16 kW
- Resistencia al DC: Conductor interno: 1.39/1,000'/4.56/km, Conductor externo: 1.65/1,000'/5.41/km
- Spark recubrimiento: 8,000 Vrms
- Capacitancia: 23.9 pF/ft/78.40 pF/m
Especificaciones Mecánicas
- Inductancia: 0.060 uH/ft/0.20 uH/m
- Efectividad de blindaje: >90 dB
- Radio mínimo de doblado: 1.0'/25.4 mm
- Momento de doblado: 0.5 lb-ft/0.68 N-m
- Peso: 0.068 lb/ft/0.10 kg/mt
- Resistencia a la tensión: 160 lb/72.6 kg
- Prueba de aplastamiento: 40 lb/0.71 kg/mm
- Estabilidad de fase: <10 ppm/ºC
Especificaciones Ambientales
- Rango temperatura instalación: -40/185ºF/-40/85ºC
- Rango temperatura almacenamiento: -94/185ºF/-70/85ºC
- Rango temperatura operación: -40/185ºF/-40/85ºC
Rendimiento Comparativo
| Frecuencia (MHz) | Pérdida de Cable (dB) | Atenuación (dB) | Eficiencia (%) | Linkedpro | Otros |
|---|---|---|---|---|---|
| 900 | 0.1 | 0.1 | 98.2 | 0.2 | 94.6 |
| 2400 | 0.1 | 0.4 | 97 | 0.5 | 90 |
| 3000 | 0.1 | 0.5 | 96.6 | 0.6 | 89.6 |
| 4900 | 0.2 | 0.6 | 95.6 | 0.8 | 86.4 |
| 5800 | 0.2 | 0.7 | 95.1 | 0.9 | 85.1 |
| 6100 | 0.2 | 0.7 | 95 | 0.9 | 84.7 |
| 7000 | 0.2 | 0.8 | 94.6 | 0.9 | 83.5 |
Construcción
- Conductor interno: BCCAI sólido, medidas: 0.108'/2.74 mm
- Dieléctrico: espuma polietileno, medidas: 0.285'/7.24 mm
- Conductor externo: cinta de aluminio, medidas: 0.291'/7.39 mm
- Recubrimiento de malla: cobre estaño, medidas: 0.320'/8.13 mm
- Recubrimiento externo: polietileno, medidas: 0.405'/10.29 mm
Características Clave
- Cable LMR400 de baja pérdida hasta 7 GHz
- Conectores SMA-Macho Inverso a N-Macho
- Atenuación mínima: 0.1 dB a 900 MHz
- Velocidad de propagación del 85%
- Resistencia a tensión de 160 lb (72.6 kg)
- Rango de temperatura: -40°C a 85°C
