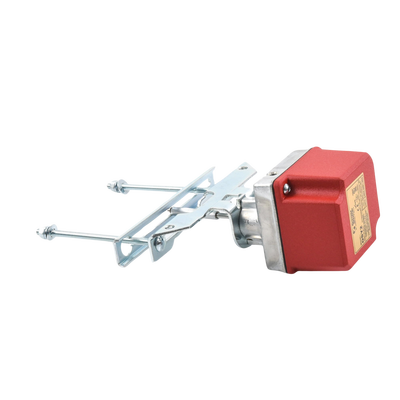

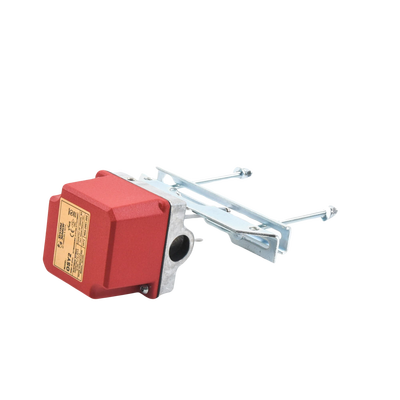

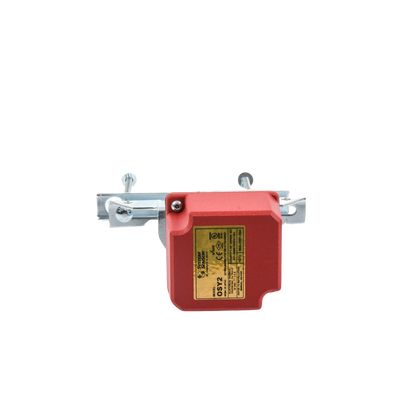

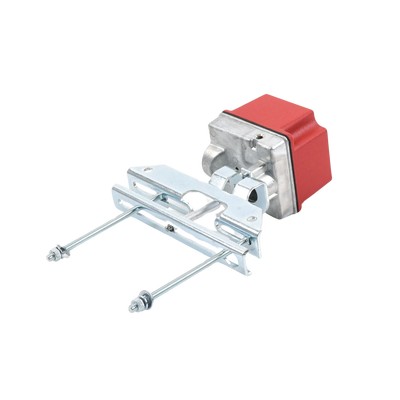

Interruptor de Supervisión de Válvula Tipo Compuerta
Precio
$ 892.37
Hacer una pregunta
Compartir
No se pudo cargar la disponibilidad de pickup
Descripción
Características Principales
- Cubierta con clasificación NEMA R3
- Montaje simple, soporte apto para las nuevas válvulas de compuerta
- Apertura lateral para la acometida del cableado no requiere adaptación para ángulos rectos
- Longitud ajustable del actuador evita tener que realizar cortes en el eje
- Apto para cableado hasta calibre 12 AWG
- Interruptor de tres posiciones para señal de monitoreo, vandalismo y válvula cerrada
- Incluye dos contactos tipo SPDT en el bloque de terminales para mayor robustez
- Sincronización para activación simultánea del panel de alarma y campana
Especificaciones Físicas
- Dimensiones: 5¾˝H x 3½˝W x 3¼˝D (14.6cm x 8.9cm x 8.2cm)
- Peso: 2.8 lbs. (1.3 kg)
- Material: Alojamiento de metal fundido
- Clasificación: NEMA 3R cuando se monta con el actuador vertical
- Extensión del vástago: 25/8˝ (6.7cm)
- Dimensiones del soporte: ¼˝H x 6¾˝W x 1˝D (5.7cm x 17.1cm x 2.5cm)
- Entradas de conducto: Una entrada lateral simple para conducto ½˝
Especificaciones Eléctricas
- Clasificación de contactos: Dos juegos de SPDT (Forma C)
- Capacidad: 10.0 A @ 125/250VAC; 2.5 @ 6/12/24VDC
- Conexiones: Terminales para cableado hasta calibre 12 AWG
- Resistencia a manipulación: Tornillos antivandálicos en la cubierta
- Conector a tierra: Provisión para conexión a tierra
Especificaciones de Operación
- Rango de temperatura: 32°F a 120°F (0°C a 49°C)
- Operación en frío: Opera desde -40°F a 120°F (-40°C a 49°C)
- Normas: NFPA 13, NFPA 13D, NFPA 13R, NFPA 72
- Garantía: 3 años
Conexiones Eléctricas
- Interruptor 1: 125/250 VAC 10 AMPS
- Interruptor 2: 24 VDC 2.5 AMPS
- Resistencia de supervisión: Resistor de fin de línea
- Conexión a campana: Alimentación a campana no silenciable
Accesorios
- OSYRK - Kit de hardware de repuesto (llaves, tornillos y ganchos J)
- WFDW - Llave de reemplazo antivandálica para cubierta
- 546-7000 - Kit de interruptor de seguridad para cubierta
- HEXW - Llave hexagonal de reemplazo
- S07-66-XX - Tornillos antivandálicos para cubierta
Notas de Instalación
- Instalar en posición vertical para obtener clasificación NEMA 3R
- No permitir que los conductores desnudos excedan el alojamiento del interruptor
- No hacer conexiones en bucle (looping) en los terminales
- Ajustar el interruptor para operar dentro de dos revoluciones del control de la válvula
- Operar cuando el vástago se mueva no más de 1/5 de la distancia desde su posición normal
Información de Pedido
- OSY2: Interruptor de supervisión para válvula OS&Y
- OSY2A: Interruptor de supervisión para válvula OS&Y (modelo ULC)
©2021 Safe Signal. Especificaciones sujetas a cambio sin previo aviso.
Visite www.safesignalsprinkler.com para información actualizada
Características Clave
- Cubierta NEMA 3R con montaje sencillo
- Apertura lateral para cableado sin adaptación angular
- Actuador ajustable sin corte de eje
- Soporta cableado hasta 12 AWG
- Doble contacto SPDT para mayor confiabilidad
- Rango de temperatura -40°F a 120°F
