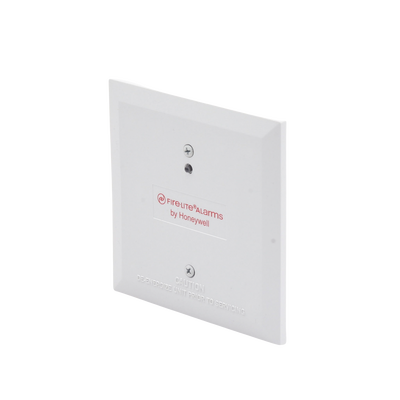

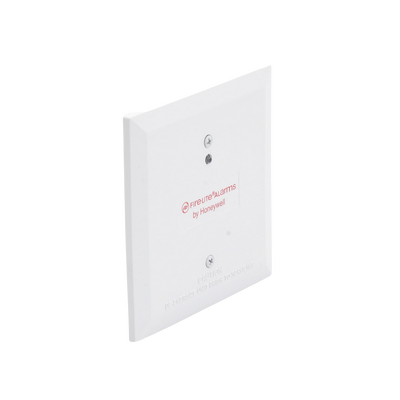

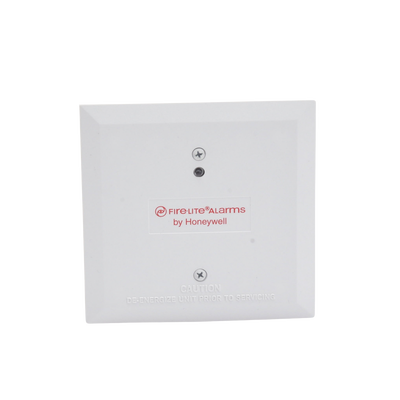

Módulo Aislador De Fallas - Corto Circuito Para Lazo SLC
No se pudo cargar la disponibilidad de pickup
Descripción
Descripción General
El módulo aislador I300 de Fire-Lite se utiliza con los paneles MS-9050UD, MS-9200UDLS, MS-9600UDLS y la serie Endurance de Fire-Lite ES50X, ES50XI, ES200X y ES200XI para proteger al sistema de los cortocircuitos de cable a cable en el lazo del SLC. Se debe ubicar entre cada dispositivo en el lazo del SLC para aislar un problema de cortocircuito entre los dispositivos.
El módulo I300(A) se utiliza para aislar cortocircuitos entre grupos de dispositivos en un lazo, permitiendo que las demás secciones continúen operando normalmente. Soporta un máximo de 25 dispositivos entre aisladores, excepto cuando se utilizan bases de relé.
Características Principales
- Listado UL, ULC, MEA, FM y CSFM
- Función sin energía externa, alimentado directamente por el lazo SLC
- Aísla los dispositivos permitiendo su funcionamiento normal en caso de cortocircuito
- Consumo bajo de energía: 0.45 mA
- Se monta en cajas eléctricas estándar de 4.0' x 2.125'
- Dimensiones compactas: 114 x 114 x 6 mm
- LED indicador: parpadea en condición normal y se mantiene encendido en caso de detectar cortocircuito
- Alta inmunidad al ruido (EMF/RFI)
Especificaciones Técnicas
Aplicaciones
El módulo aislador I300(A) debe colocarse entre grupos de dispositivos en un lazo para proteger el resto del sistema. Se utiliza para aislar problemas de cortocircuito dentro de una sección del lazo permitiendo que las demás secciones continúen operando normalmente.
En lazos estilo 4, el I300(A) generalmente se utiliza en cada derivación en T, limitando el efecto de cortocircuitos en una rama a los dispositivos en esa rama específica.
Capacidad: Soporta un máximo de 25 dispositivos entre aisladores, excepto cuando se utilizan bases de relé B224RB que representan 2.5 dispositivos cada una.
Operación
El módulo aislador I300(A) abre automáticamente el circuito cuando el voltaje de línea cae por debajo de 4 voltios. Cuando ocurre un cortocircuito entre dos aisladores, ambos inmediatamente cambian a un estado de circuito abierto y aíslan los grupos de sensores entre ellos.
El indicador LED permanece encendido continuamente durante una condición de cortocircuito. El módulo aislador I300(A) restaura automáticamente la porción cortocircuitada del lazo de comunicación a condiciones normales.

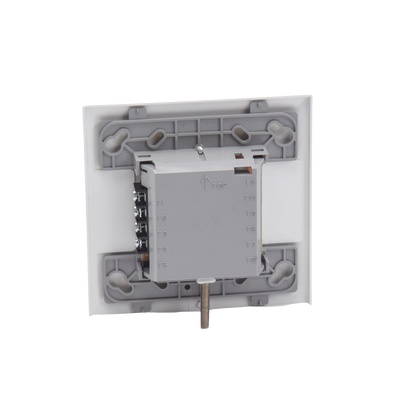

Instalación
- Se monta en cajas eléctricas estándar de 4.0' (10.16 cm) cuadradas y al menos 2.125' (5.398 cm) de profundidad
- También puede montarse en cajas de superficie (SMB500, opcional)
- Incluye tornillos terminales para conexiones de 'entrada y salida'
- Las instrucciones de instalación vienen con cada módulo
Características Clave
- Listado UL, ULC, MEA, FM y CSFM
- Función sin energía externa, alimentado por SLC
- Consumo bajo de energía: 0.45 mA
- Dimensiones compactas: 114 x 114 x 6 mm
- Aisla cortocircuitos en modo normal
- LED indicador de estado en cortocircuito
