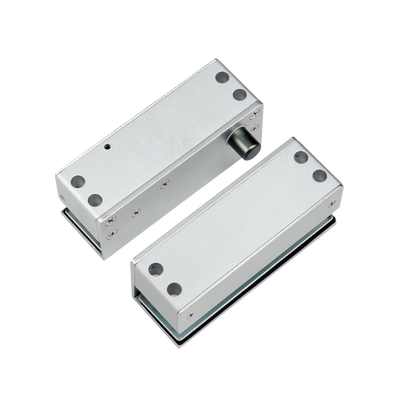

Cerradura Eléctrica de Perno para puertas de vidrio con montaje

• Modelo: APEB-500U
• Existencias: Agotado
• Colecciones: Control de Acceso, Control de Acceso / Cerraduras
• Categoría: De Perno Cerraduras Control de Acceso

Pago Seguro

Descripción

Características Principales

• Fuerza de sujeción: 600Kg
• Abierta en caso de falla (Fail-safe)
• Para puertas de 9 a 12 mm de espesor
• Incorporada con montaje tipo 'U' integrado
• Incluye contrachapa con montaje tipo 'U' incorporado
• Indicador de estado de bloqueo
• Temporizador ajustable: 0 y 3 segundos
• Perno se desbloquea después de 6 segundos si la puerta no se cierra

Especificaciones Técnicas

• Alimentación: 12Vcc ±10%
• Consumo: 210mA (standby) / 570mA (operación)
• Vida mecánica: >500,000 ciclos
• Temperatura operación: 0-70°C
• Humedad: 85% RH máximo
• Dimensiones: 113.5 x 46.7 x 39.2 mm
• Tamaño del perno: 14mm (longitud) x 12.7mm (diámetro)
• Distancia máxima: 6mm entre unidad y placa magnética

Conexiones

• Rojo: Entrada de corriente
• Marrón: Contacto de pulsador (NO voltaje)
• Verde: Entrada de pulsador
• Azul: COM
• Morado: N.C. (Normalmente Cerrado)
• Amarillo: N.O. (Normalmente Abierto)

Control de Acceso

• 1 set de contacto de control por pulsador
• Detección de posición de puerta mediante contacto Reed (0.25A@30VDC)
• Recomendado uso de relé externo para cargas superiores a 0.25A

Instalación

• Incluye 4 espaciadores para puertas <10mm
• Huecos ajustables para cableado según entorno
• Ajustar tornillos moderadamente para evitar deformaciones

---

Corriente y Temperatura

• Corriente de operación: 570mA (máximo)
• Corriente de espera: 210mA
• Temperatura máxima operación: 45°C (temperatura ambiente 30°C)

Solución de Problemas

• Verificar alimentación (12Vcc, 600mA mínimo)
• Verificar posicionamiento entre perno y placa magnética
• Verificar circuito del pulsador

---

Dimensiones

• Longitud: 113.5mm
• Ancho: 46.7mm
• Profundidad: 39.2mm

Contenido del Paquete

• Cerradura eléctrica APEB500U
• Tornillos M4x16mm x8
• Espaciadores x4

---

Diagrama de Conexión

Instalación

Características Clave

• Fuerza de sujeción de 600 kg
• Diseño fail-safe para puertas de 9-12 mm
• Montaje tipo U integrado con contrachapa
• Temporizador ajustable 0-3 segundos
• Consumo eficiente: 210mA (standby) / 570mA (operación)
• Durabilidad de 500,000 ciclos mecánicos
