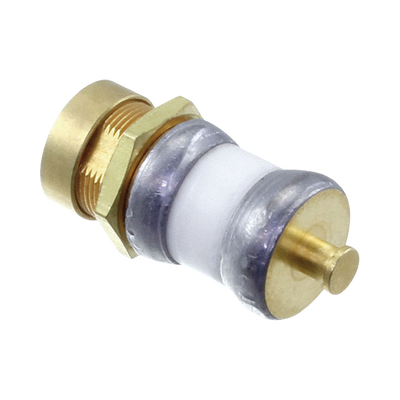

Capacitor de Aire (trimer), 2-16 pF, repuesto para duplexers UHF tipo Pasa Banda-Rechazo de Banda como: WP-678, TPRD-4544, 28-70-02A, Q3220E, etc.
Capacitor de Aire (trimer), 2-16 pF, repuesto para duplexers UHF tipo Pasa Banda-Rechazo de Banda como: WP-678, TPRD-4544, 28-70-02A, Q3220E, etc.

SYSCOM

Capacitor de Aire (trimer), 2-16 pF, repuesto para duplexers UHF tipo Pasa Banda-Rechazo de Banda como: WP-678, TPRD-4544, 28-70-02A, Q3220E, etc.

$ 234.97
Hacer una pregunta
Pago Seguro
trusted_page

Descripción

Características Principales

  • Capacitor de aire dieléctrico multiturno
  • Alta Q (factor de calidad)
  • Diseñado para aplicaciones de VHF, UHF y microondas
  • Construcción resistente para ambientes militares y aeroespaciales
  • Cumple con la norma MIL-C-14409D
  • Excelente estabilidad
  • Resolución multiturno

Aplicaciones

  • Amplificadores
  • Osciladores
  • Filtros
  • Radar
  • Televisión por cable
  • Radios móviles
  • Dispositivos RF

Especificaciones Técnicas

  • Rango de Capacidad: 2.0–16.0 pF
  • Tensión de Trabajo: 250 VDC
  • Tensión de Prueba: 500 VDC
  • Temperatura de Operación: -65°C a +125°C
  • Resistencia de Aislamiento: >106 MΩ
  • Resistencia de Contacto: <0.01 Ω
  • Coeficiente de Temperatura: ±15 ppm/°C
  • Torque: 0.5 a 5.0 oz-in (36 a 360 g-cm)
  • Frecuencia de Resonancia: >5 GHz a capacitancia mínima
Condiciones Mecánicas
  • Vibración: 60g, 10 a 2000Hz
  • Choque: 1500g, 0.5 ms
  • Temperatura de Soldadura: Máx. 275°C
Montaje
  • 14 estilos estándar de montaje
  • Montaje superficial disponible
  • Código de montaje 01: Montaje en panel, torreta
  • Código de montaje 09: Montaje superficial vertical
Manejo Recomendado
  • No aplicar torque al rotor cuando alcance la capacitancia máxima
  • Asegurar las tapas de sellado durante el lavado de tarjetas para prevenir entrada de solventes de limpieza
Dimensiones
  • Tamaño de tornillo de ajuste: 0.16/4.0 x 0.020/0.51
  • Tuerca hexagonal 0.234-64 UNS-2A
  • Diámetro de orificio: 0.11' (2.8 mm)
  • Distancia entre centros: 0.20' (5.1 mm)
Identificación
  • Código de parte: 659GAA16001
  • Sistema de numeración de partes:
  • GAA = Dieléctrico de aire
  • 6R0 = Rango de capacidad
  • 01 = Modificaciones de montaje

Compatibilidad

  • Duplexers tipo Pasa Banda/Rechazo de Banda
  • Modelos compatibles:
  • WP-678
  • TPRD-4544
  • 28-70-02A
  • Q3220E
  • Etc.

Notas Importantes

  • El rango de capacidad se expresa en pF por tres dígitos
  • El primer dígito indica la capacidad significativa
  • La letra R indica un punto decimal
  • Diseñado para soportar altas temperaturas (hasta 300°C durante soldadura)

Sprague-Goodman Electronics, Inc.

1700 Shames Drive, Westbury, NY 11590

Teléfono: 516-334-8700 • Fax: 516-334-8771

Correo electrónico: info@spraguegoodman.com

Sitio web: http://www.spraguegoodman.com

Características Clave
  • Capacitor de aire dieléctrico multiturno alta Q
  • Rango de capacidad 2.0 a 16.0 pF
  • Tensión de trabajo 250 VDC, prueba 500 VDC
  • Estabilidad y resolución multiturno precisión ±0.1 pF
  • Frecuencia de resonancia 5 GHz a capacitancia mínima
  • Compatible con duplexers UHF tipo pasa banda/rechazo de banda
