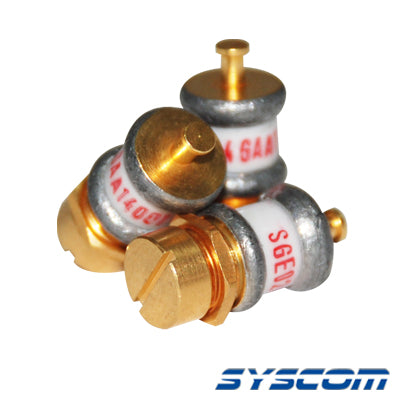

Capacitor de Aire (trimer), 1-14 pF, Repuesto para Duplexers UHF tipo Pasa Banda-Rechazo de Banda como: WP-678, TPRD-4544, DVN-4522, 28-70-02A, Q3220E, etc.

$ 1,269.77

Hacer una pregunta

Modelo: 659-GAA-14-001
Existencias: Agotado
Colecciones: Radiocomunicación, Radiocomunicación / Refacciones
Categoría: Misceláneo Refacciones Radiocomunicación

Pago Seguro

Descripción

Características Técnicas

Capacitancia: 1-14 pF
Tipo: Trimmer de aire
Aplicación: Duplexers UHF pasa-banda/rechazo de banda
Temperatura de operación: -65°C a +125°C
Tensión de trabajo: 250 VDC
Resistencia de aislamiento: >106 MΩ
Resistencia de contacto: <0.01 Ω
Coeficiente de temperatura: ±15 ppm/°C
Autoresonancia: >5 GHz a capacitancia mínima
Q (Factor de calidad): >5000 a 100 MHz

Especificaciones Mecánicas

Torque: 0.5 a 5.0 oz-in (36 a 360 g-cm)
Estilo de montaje: Panel mount, turret
Dimensiones: 0.234-64 UNS-2A
Material: Terminales de latón, rotor de aluminio
Resistencia a vibración: 60g, 10 a 2000Hz
Resistencia a choque: 1500g, 0.5 ms
Protección: Sellado contra solventes de limpieza

Aplicaciones

Amplificadores
Osciladores
Filtros
Radar
Televisión por cable
Radios móviles
Dispositivos RF

Compatibilidad

WP-678
TPRD-4544
28-70-02A
Q3220E
DVN-4522

Características

Alta Q
Resolución multiturno
Excelente estabilidad
Cumple con MIL-C-14409D
Diseñado para ambientes militares y aeroespaciales

Instrucciones de Manejo

No aplicar torque al rotor después del punto de máxima capacitancia
Temperatura máxima de soldadura: 275°C
Asegurar tapas de sellado durante lavado de ensambles

Características Clave

Capacitor trimmer de aire 1-14 pF
Alta Q: 5000 a 100 MHz
Resolución multiturno para ajuste preciso
Diseño sellado contra solventes de limpieza
Temperatura operación: -65°C a +125°C
Compatibilidad con múltiples modelos Duplexers UHF
