ANDREW / COMMSCOPE

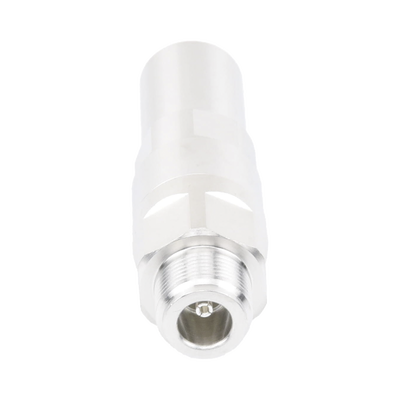

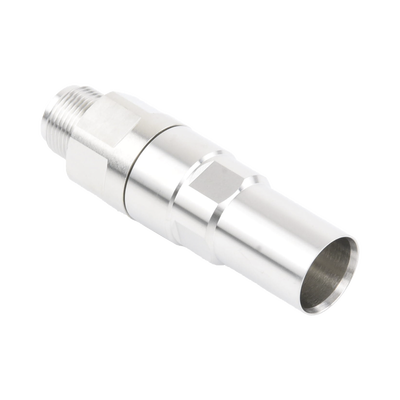

Conector N Hembra para LDF4-50A, LP-450

$ 790.52
Hacer una pregunta
Pago Seguro
trusted_page

Descripción

Características Principales

  • Tipo N hembra conector para cables Heliax
  • Diseño de cuerpo recto para instalación eficiente
  • Soporta ángulo de montaje straight estándar
  • Construcción robusta para durabilidad prolongada
  • Optimizado para aplicaciones de radiofrecuencia
Especificaciones Generales
  • Tipo: N Hembra
  • Cuerpo: Recto
  • Serie: HELIAX® | Positive Stop™
  • Ángulo de montaje: Straight
  • Impedancia del conector: 50 ohm
  • Frecuencia de operación: 0 – 8800 MHz
  • Impedancia del cable: 50 ohm
  • Tercer orden IMD: -116 dBm @ 910 MHz
  • Prueba de IMD: Dos portadores +43 dBm
  • Tensión de operación RF: 707.00 V (vrms)
Especificaciones Eléctricas
  • Tensión de prueba DC: 2000 V
  • Resistencia contacto exterior: 0.30 mOhm (máx.)
  • Resistencia contacto interior: 2.00 mOhm (máx.)
  • Resistencia de aislamiento: 5000 MOhm (mín.)
  • Potencia promedio: 0.6 kW @ 900 MHz
  • Potencia pico: 10.00 kW (máx.)
  • Pérdida de inserción: 0.05 dB (típico)
  • Efectividad de blindaje: -130 dB
  • Código HS: 854420 (Cables coaxiales y otros conductores eléctricos coaxiales)
Especificaciones Mecánicas
  • Método de sujeción contacto exterior: Anillo abocardador
  • Método de sujeción contacto interior: Captivo
  • Recubrimiento contacto exterior: Trimetal
  • Recubrimiento contacto interior: Plata
  • Durabilidad de sujeción: 25 ciclos
  • Durabilidad de interfaz: 500 ciclos
  • Método durabilidad interfaz: IEC 61169-16:9.5
  • Fuerza de retención: 890 N | 200 lbf
  • Par de retención: 5.42 N-m | 48.00 in lb
  • Fuerza de inserción: 66.72 N | 15.00 lbf
  • Método fuerza inserción: MIL-C-39012C-3.12, 4.6.9
  • Tamaño nominal: 1/2 in
  • Diámetro: 22.35 mm | 0.88 in
  • Longitud: 73.65 mm | 2.90 in
  • Peso: 88.46 g | 0.20 lb
Especificaciones Ambientales
  • Temperatura operación: -55 °C a +85 °C (-67 °F a +185 °F)
  • Profundidad inmersión: 1 m
  • Prueba inmersión: Mating Unmated
  • Método prueba inmersión: IEC 60529:2001, IP68
  • Prueba chorros de agua: Mating Unmated
  • Método prueba chorros: IEC 60529:2001, IP66
  • Resistencia humedad: MIL-STD-202F, Método 106F
  • Choque mecánico: MIL-STD-202, Método 213, Condición I
  • Choque térmico: MIL-STD-202F, Método 107G, Condición A-1, Temp. baja -55 °C
  • Vibración: IEC 60068-2-6
  • Corrosión: MIL-STD-1344A, Método 1001.1, Condición A
Return Loss/VSWR
  • 50–1000 MHz: VSWR 1.02 | Return Loss 39.00 dB
  • 1010–2200 MHz: VSWR 1.03 | Return Loss 37.00 dB
  • 2210–3000 MHz: VSWR 1.05 | Return Loss 33.00 dB
  • 3010–4000 MHz: VSWR 1.07 | Return Loss 29.00 dB
  • 4010–6000 MHz: VSWR 1.12 | Return Loss 25.00 dB
Cumplimiento Regulatorio
  • RoHS: 2011/65/EU Cumple por Exención
  • China RoHS: SJ/T 11364-2006 Por encima del Valor Máximo de Concentración (MCV)
  • ISO 9001:2008: Diseñado, fabricado y/o distribuido bajo este sistema de gestión de calidad
Características Clave
  • Conector N hembra para cables Heliax
  • Diseño de cuerpo recto eficiente
  • Ángulo de montaje straight estándar
  • Construcción robusta y duradera
  • Rango de frecuencia 0-8800 MHz
  • Impedancia 50 ohm para RF
