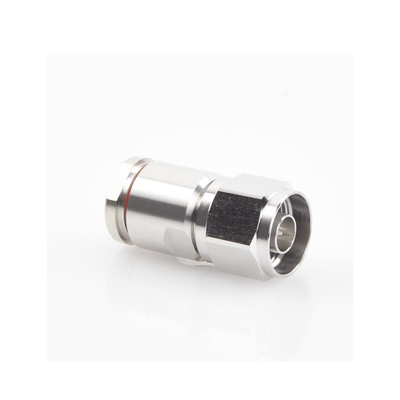

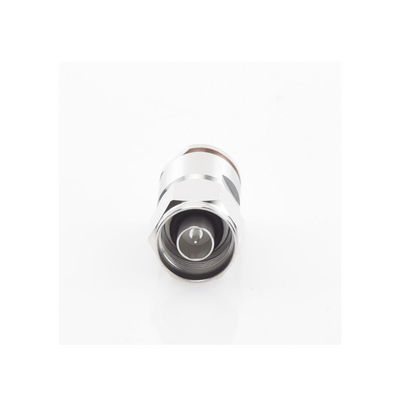

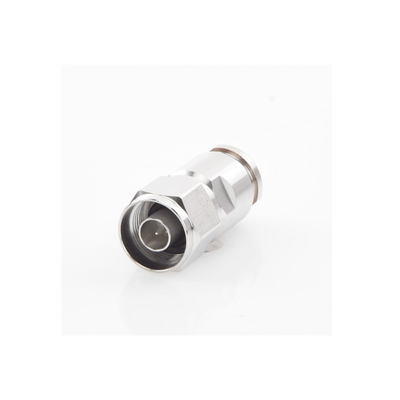

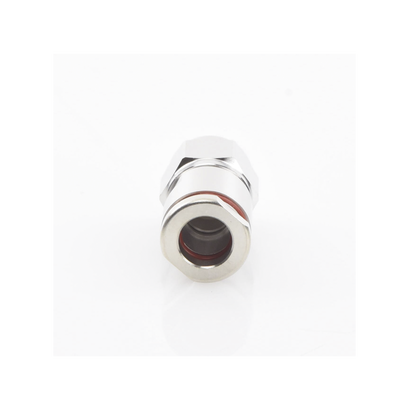

Conector N Macho de Rosca / CNT-400, 9913, RG8/U Pin Cautivo, Trimetal.

COMMSCOPE (ANDREW)

Conector N Macho de Rosca / CNT-400, 9913, RG8/U Pin Cautivo, Trimetal.

$ 428.21

Hacer una pregunta

Modelo: 400-BPNM-C
Existencias: Agotado
Colecciones: Radiocomunicación, Radiocomunicación / Conectores
Categoría: RG-8/U, 9913, CNT-400, LMR-400 Conectores Radiocomunicación

Pago Seguro

Descripción

Características Principales

Tipo de conector: N Macho
Especial para cable: CNT-400
Modo de ensamble: Auto-Sujetado
Cuerpo de: Bronce Trimetal
Contacto central: Plata (Cautivo)
Aislante dieléctrico: Teflón
Estilo del cuerpo: Recto

Especificaciones Eléctricas

Frecuencia operación: 0–6000 MHz
Impedancia cable: 50 ohm
Impedancia conector: 50 ohm
Voltaje RF máximo: 707.00 Vrms
Voltaje prueba DC: 2500 V
Resistencia contacto exterior: ≤0.25 mΩ
Resistencia contacto interior: ≤1.00 mΩ
Resistencia aislamiento: ≥5000 MΩ
Potencia pico: 10.00 kW
Pérdida inserción: 0.05 dB (típico)

Especificaciones Mecánicas

Acabado contacto exterior: Trimetal
Acabado contacto interior: Plata
Fijación contacto exterior: Abrazadera
Fijación contacto interior: Cautivo
Durabilidad interfaz: 500 ciclos
Fuerza retención conector: 330 N (74 lbf)
Par torsión retención: 0.56 N·m (0.41 ft·lb)
Par torsión prueba tuerca: 1.70 N·m (1.25 ft·lb)
Fuerza retención tuerca: 450.00 N (101.16 lbf)
Tamaño nominal: 0.405 in
Diámetro: 20.25 mm (0.80 in)
Longitud: 35.48 mm (1.40 in)
Peso: 37.55 g (0.08 lb)
Ancho: 20.25 mm (0.80 in)

Especificaciones Ambientales

Temperatura operación: -40°C a +85°C (-40°F a +185°F)
Temperatura almacenamiento: -65°C a +125°C (-85°F a +257°F)
Profundidad inmersión: 1 m
Prueba inmersión: Mating Mated
Método prueba inmersión: IEC 60529:2001, IP68

Rendimiento RF

VSWR 0–3000 MHz: 1.05
Pérdida retorno 0–3000 MHz: 33.00 dB
VSWR 3000–6000 MHz: 1.17
Pérdida retorno 3000–6000 MHz: 22.00 dB

Certificaciones

RoHS: 2011/65/EU Cumple por Exención
China RoHS: SJ/T 11364-2006 Superior al Valor Máximo de Concentración (MCV)
ISO 9001:2008: Diseñado, manufacturado y/o distribuido bajo este sistema de gestión de calidad

Pruebas y Normas

Choque mecánico: IEC 60068-2-27
Secuencia climática: IEC 60068-1
Calor húmedo constante: IEC 60068-2-3
Choque térmico: IEC 60068-2-14
Vibración: IEC 60068-2-6
Corrosión: IEC 60068-2-11
Durabilidad interfaz método: IEC 61169-16:9.5
Prueba tuerca retención método: IEC 61169-16:9.3.6
Prueba tuerca retención fuerza método: IEC 61169-16:9.3.11

Condiciones Estándar

Atenuación, temperatura ambiente: 20°C (68°F)
Potencia promedio, temperatura ambiente: 40°C (104°F)
Potencia promedio, temperatura conductor: 100°C (212°F)

Notas

Profundidad inmersión: Inmersión a profundidad especificada por 24 horas
Pérdida inserción: 0.05v¯freq (GHz) (no aplica para guía de onda elíptica)

Características Clave

Conector N Macho para cable CNT-400
Bronce trimetal y contacto de plata
Frecuencia operación hasta 6000 MHz
Impedancia 50 ohmios compatible
Resistencia aislamiento 5000 MΩ
Temperatura operación -40°C a +85°C
