Modulo de 4 relevadores para funciones de automatización/etapas de potencia/sirenas adicionales

HONEYWELL HOME RESIDEO

Modulo de 4 relevadores para funciones de automatización/etapas de potencia/sirenas adicionales

$ 1,421.99

Hacer una pregunta

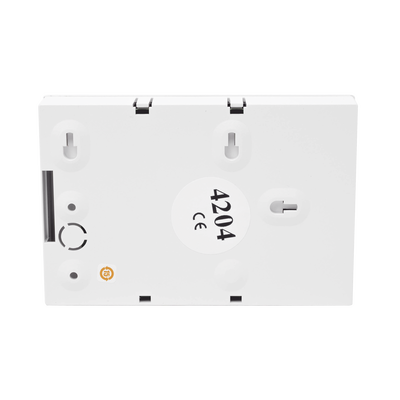

Modelo: 4204
Existencias: Disponible
Colecciones: Automatización e Intrusión, Automatización e Intrusión / Módulos de Expansión
Categoría: Módulos de Expansión Cableado Módulos de Expansión Automatización e Intrusión

Pago Seguro

Descripción

Características Principales

Módulo de 4 relés SPDT (Forma C) para ampliación de salidas
Interfaz por línea de teclado con comunicación supervisada
Direccionamiento único mediante DIP switch (hasta 15 direcciones)
Detección de corte de cable y supervisión de comunicación
Opción de montaje interno o remoto con protección de tapa
Programable por el instalador según requerimientos

Especificaciones Físicas

Dimensiones: 6-7/16' W x 4-1/4' H x 1-1/4' D (163mm x 108mm x 32mm)
Montaje: Horizontal o vertical con tornillos autoperforantes
Tipo de alambrado: Bloque de terminales TB1 (4 posiciones) o conector de 4 pines

Especificaciones Eléctricas

Voltaje de entrada: 12VDC nominal (10-14VDC)
Corriente de entrada: 15mA en espera + 40mA por relé activo
Capacidad de contacto: 2A máximo a 28VDC/AC (cargas resistivas)

Configuración

Direccionamiento: DIP switch (posiciones 2-5) con 16 direcciones posibles
Protección de tapa: DIP switch posición 1 (ON=desactivado, OFF=activado)
Conexión de relés: Bloque de terminales TB2 de 12 posiciones

Aplicaciones

Ampliación de salidas para automatización
Control de etapas de potencia
Activación de sirenas adicionales
Control de dispositivos periféricos
Sistema de alarma con comunicación supervisada

Configuración DIP Switch

Posición 1: Protección de tapa (ON=desactivado, OFF=activado)
Posiciones 2-5: Selección de dirección (16 direcciones posibles)
Dirección por defecto: 0 (posiciones 2-5 en OFF)

Configuración de Direcciones

Tabla de configuración de direcciones:

0: Todos los DIP OFF
1: DIP 2 ON, otros OFF
2: DIP 3 ON, otros OFF
3: DIP 2 y 3 ON, otros OFF
4: DIP 4 ON, otros OFF

Opciones de Instalación

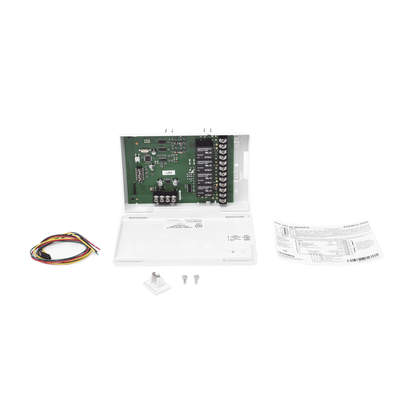

Montaje interno en gabinete del panel de control
Montaje remoto con protección de tapa
Conexión mediante bloque de terminales o conector de 4 pines
Salida de cables por lateral o parte posterior

Garantía Limitada

24 meses desde la fecha de fabricación del producto o 12 meses desde la fecha de compra original, lo que ocurra primero. Cubre defectos de materiales y mano de obra bajo uso normal.

La obligación de Honeywell se limita a reparar o reemplazar el producto sin cargo. No aplica si el producto ha sido alterado o reparado por personal no autorizado.

La conexión de dispositivos no aprobados por Honeywell a un bus de comunicación del sistema anula la garantía.

Características Clave

4 relés SPDT (Forma C) para ampliación de salidas
Interfaz por línea de teclado con comunicación supervisada
Direccionamiento único mediante DIP Switch (hasta 15 direcciones)
Detección de corte de cable y supervisión de comunicación
Opción de montaje interno o remoto con protección de tapa
Dimensiones compactas: 163mm x 108mm x 32mm
