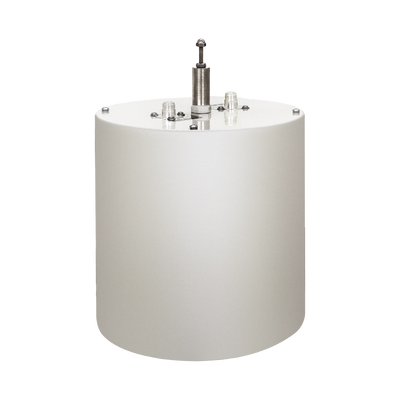

Filtro Cavidad Pasa Banda de 406-512 MHz, 350 Watt, N Hembras.

$ 30,231.98

Hacer una pregunta

Modelo: TWPC-4510-1
Existencias: Agotado
Colecciones: N/A

Pago Seguro

Descripción

Características Generales

Frecuencia: 406-512 MHz
Impedancia: 50 Ω
Potencia Máxima: 350 W
Conectores: N Hembra
VSWR (máx): 1.5:1

Características de RF

Pérdida por Inserción: Ajustable 0.5 a 2.0 dB
Atenuación: Ver curva de respuesta (Figura 1)
Longitud Eléctrica: ¼ onda
Estructura: Cavidad de alta 'Q'

Especificaciones Mecánicas

Dimensiones: 10' x 12' (25.4 x 31 cm)
Peso Neto: 7.5 lbs (3.4 kg)
Peso de Envío: 10 lbs (4.5 kg)
Material: Aluminio 6061-T6

Características Ambientales

Rango de Temperatura: -30°C a +70°C
Estabilidad de Frecuencia: Estable con compensador mecánico
Construcción: Placas de aluminio y contactos de cobre berilio

Características de Diseño

Conductor Interno: Cobre plateado
Varilla de Ajuste: Invar
Contactos: Cobre berilio con contacto de dedos
Acabado: Esmalte acrílico gris

Aplicaciones

Rechaza frecuencias fuera de la banda pasante estrecha
Reduce ruido de banda lateral del transmisor
Protege receptores contra desensibilización
Diseñado para sitios densamente poblados
Sistema de ajuste positivo para retuning en campo

Información Importante

El filtro se entrega con frecuencia preajustada
No se requieren ajustes adicionales
*Consultar tiempo de entrega

Características Clave

Filtro pasa banda 406-512 MHz
Potencia máxima 350 Watts
Conectores N hembra
Atenuación ajustable 0.5 a 2.0 dB
Estructura de cavidad de alta Q
Diseño compacto 10" x 12"
