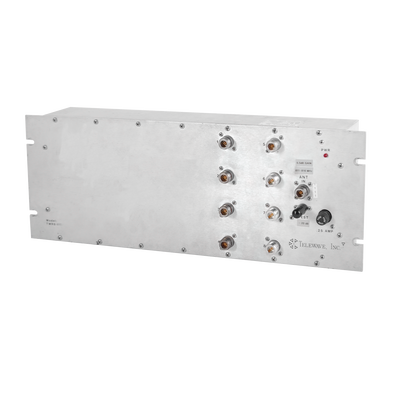

Multiacoplador UHF, 806-960 MHz, 8 puertos, 0-18 dB de Ganancia, 40 MHz, Montaje Rack 19", N Hembras.
Precio
$ 87,854.57
Hacer una pregunta
Compartir
No se pudo cargar la disponibilidad de pickup
Descripción
Características principales
- Multiacoplador UHF para banda 806-960 MHz
- 8 puertos de salida
- Ganancia ajustable 0-12 dB
- Ancho de banda 40 MHz
- Montaje en rack 19' (7' x 19' x 3')
- Conectores N Hembra
- Protección contra transientes de 40 kV/μs
Especificaciones eléctricas
- Impedancia: 50 ohmios
- VSWR típico: 1.3:1
- Aislamiento (RX-RX): Mínimo 25 dB / Típico 30 dB
- Figura de ruido: 2.5 dB típico
- Intermodulación: -130 dB para entrada de -30 dBm
- Puerto de muestra: -20 dB
- Intercepción de tercer orden: +36 dBm
Especificaciones físicas
- Dimensiones: 7' x 19' x 3' (17.8 x 48.3 x 7.6 cm)
- Peso: 5.5 lbs (2.5 kg)
- Rango de temperatura: -40°C a +60°C
- Conectores: N Hembra
Aplicaciones típicas
- Distribución de señal de recepción en sistemas de comunicaciones
- Reducción de cargas en torres con múltiples receptores
- Mantener calidad de señal consistente en múltiples salidas
- Sistemas de comunicación pública y seguridad
- Instalaciones con espacio limitado en rack
Consideraciones de instalación
- Todos los puertos no utilizados deben terminar en 50 ohmios
- Requiere ajuste de ganancia según requerimientos del sistema
- Verificar compatibilidad con equipos conectados
- Mantener espacio adecuado para ventilación
- Para frecuencias específicas, deben especificarse al momento del pedido
Nota: La ganancia del panel se mide desde el puerto de entrada a cualquier puerto de salida. La ganancia se ajusta en fábrica según los requerimientos específicos del sistema. Si no se especifica, la ganancia estándar es de 6 dB.
Características Clave
- 8 puertos de salida N hembra
- Ganancia ajustable 0-12 dB
- Ancho de banda 40 MHz
- Montaje en rack 19" estándar
- Protección contra transientes de 40 kV/s
- Figura de ruido 2.5 dB típico
