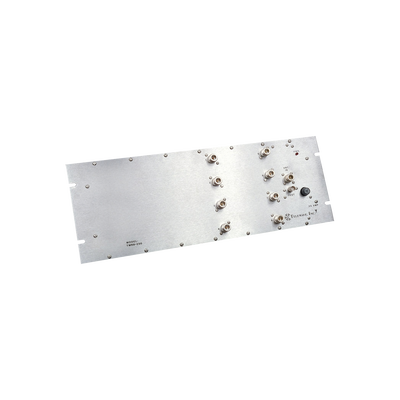

Multiacoplador 132-174 MHz, 8 Salidas, 42 MHz y 0-18 dB de Ganancia.

$ 90,070.26

Hacer una pregunta

Modelo: TWR8-150
Existencias: Agotado
Colecciones: N/A

Pago Seguro

Descripción

Características Principales

Frecuencia de operación: 132-174 MHz
8 salidas (puertos) RF
Ancho de banda: 42 MHz
Ganancia ajustable: 0-18 dB
Montaje en rack 19' x 7' de altura x 3' de fondo
Incluye fuente 117 Vca / 11-18 Vcc, 50 mA
Conectores: N Hembra
Protección de 40 kV/μs contra transientes
Opción de montaje en rack 19' x 1.75' (1 UR) de alto y 5' de profundidad con opción -1R

Especificaciones Técnicas

Impedancia / VSWR (típico): 50 ohms / 1.3:1
Aislamiento RX-RX (min/típico): 20 dB / 25 dB
Figura de ruido (típica): 2.5 dB
Intercepto de tercer orden: +36 dBm
Intermodulación (típica): -130 dB para entrada de -30 dBm
Puerto de muestra: -20 dB
Rango de temperatura: -40°C a +60°C

Alimentación y Dimensiones

Alimentación: 120 VAC (estándar) / 220/240 VAC (opcional) o +11.5 a +15 VDC (revertido) / +12 a +24 VDC (directo al preamplificador)
Dimensiones: 7' x 19' x 3' (17.8 x 48.3 x 7.6 cm)
Peso: 5.5 lbs (2.5 kg)

Aplicaciones

Distribución de señal desde una antena común a múltiples receptores
Reducción de costos y carga en torres
Mantenimiento de calidad de señal consistente
Aislamiento entre salidas para evitar interferencias

Notas Importantes

Todos los puertos no utilizados deben terminarse con 50 ohms
La ganancia del panel se mide desde el puerto de entrada a cualquier puerto de salida
El rango de sintonía y ancho de banda varían según la banda de frecuencia y componentes del sistema
Las especificaciones están sujetas a cambio sin previo aviso
