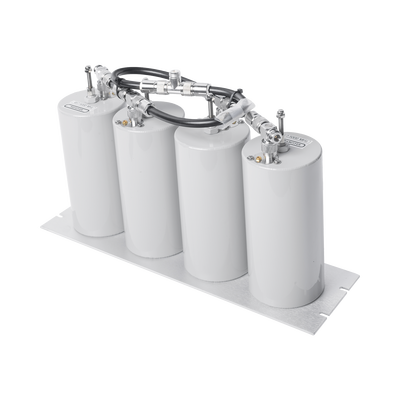

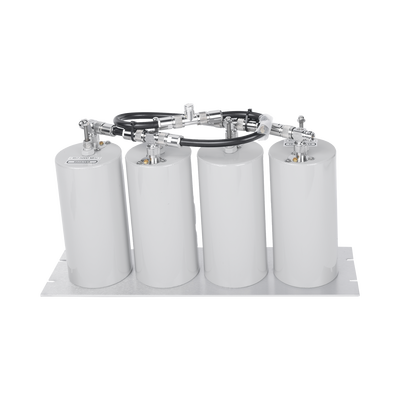

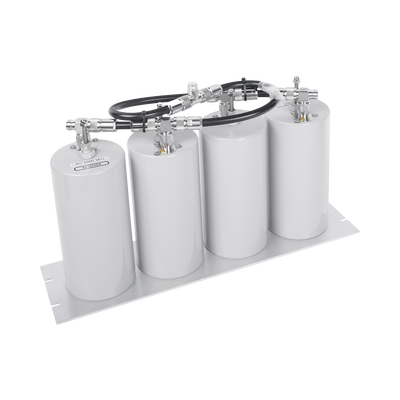

Duplexer Pasa Banda-Rechazo de Banda, 400-470 MHz, 4 Cavidades (4"Dia.) 5 MHz, 250 Watt, N Hembra

TELEWAVE, INC

Duplexer Pasa Banda-Rechazo de Banda, 400-470 MHz, 4 Cavidades (4"Dia.) 5 MHz, 250 Watt, N Hembra

$ 87,366.04

Hacer una pregunta

Modelo: TPRD-4544
Existencias: Agotado
Colecciones: Radiocomunicación, Radiocomunicación / Filtros y Sistemas en RF
Categoría: Duplexers Filtros y Sistemas en RF Radiocomunicación

Pago Seguro

Descripción

Características Principales

Rango de Frecuencia: 400-470 MHz
Aislamiento TX-RX: 90 dB @ 5 MHz
Pérdida por Inserción: 1.0 dB
Potencia Máxima: 250 W
Conectores: N Hembras

Especificaciones Eléctricas

Rango de Frecuencia: 400-470 MHz
Separación TX/RX (min): 5 MHz
Potencia Máxima: 250 W
Pérdida por Inserción: 1.0 dB
Aislamiento TX-RX (min): 75 dB @ 5 MHz
Aislamiento TX-RX (min): 60 dB @ 3 MHz
Supresión de Armónicos TX: 75 dB
Protección RX: 90 dB
VSWR (máx): 1.5:1
Rango de Temperatura: -30°C a +70°C

Especificaciones Mecánicas

Número de Cavidades: 4 (4' diámetro x 8' largo)
Dimensiones (Alto x Ancho x Fondo): 133 x 483 x 267 mm
Montaje: Panel de 19'
Conectores: N Hembras
Acabado: Pintura epóxica gris
Peso Neto: 4.5 kg
Peso de Envío: 6.8 kg

Características de Diseño

Diseño de cavidades pasivas para alta protección TX a RX

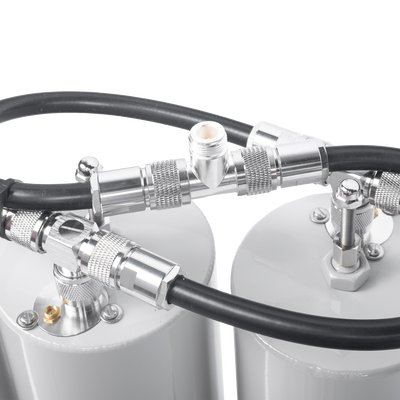

Cables RG-214 Mil-Spec para interconexiones
Materiales de alta durabilidad con contactos de cobre berilio
Tornillos de ajuste Invar para estabilidad térmica
Sistema de bloqueo positivo para ajustes en campo
Todas las especificaciones probadas con frecuencias especificadas por cliente

Aplicaciones

Sistemas de comunicación UHF de alta densidad
Estaciones base con requerimientos de aislamiento crítico
Instalaciones donde se requiere alta protección contra ruido y estática
Sistemas donde se combina señal de dos transmisores a una antena
Recepción con protección contra desensibilización

Características Clave

Rango de frecuencia: 400-470 MHz
Aislamiento TX-RX: 90 dB @ 5 MHz
Pérdida por inserción: 1.0 dB
Potencia máxima: 250 W
4 cavidades de 4" de diámetro
Conectores N hembra de alta durabilidad
