CROW

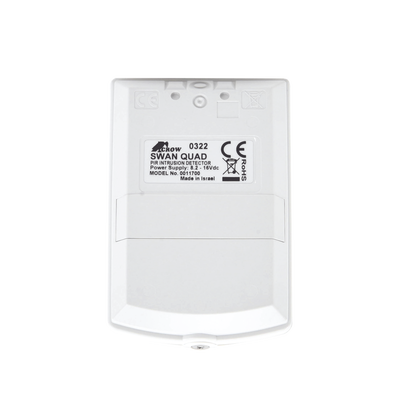

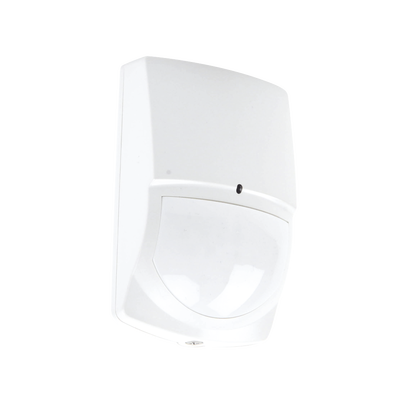

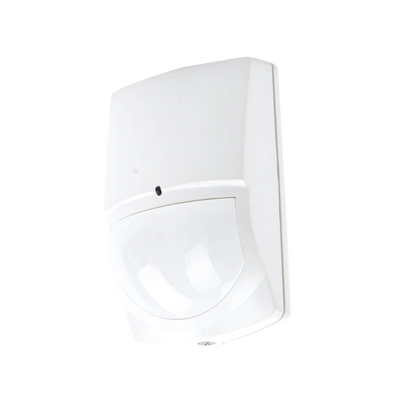

Detector PIR QUAD Digital.

• Modelo: SWANQUAD
• Existencias: Agotado
• Colecciones: Automatización e Intrusión, Automatización e Intrusión / Detectores / Sensores
• Categoría: Movimiento para Interior Detectores / Sensores Automatización e Intrusión

Pago Seguro

Descripción

Características principales

• Cobertura: 18 x 18 metros
• Inmunidad a mascotas: Hasta 25 kg
• Consumo en alarma: 10 mA
• Zonas de detección: 84 (PIR Quad)
• Rango de temperatura: -20 a 60 °C

Especificaciones técnicas

• Tecnología: Quad PIR (4 elementos)
• Tensión de operación: 8.2 a 16 VDC
• Corriente de alarma: 28 VDC, 0.1 A
• Duración alarma: 2 segundos (±0.5 seg)
• Protección EMI: 50,000V
• Protección RFI: 30V/m, 10-1000MHz
• Dimensiones: 92 x 59 x 37 mm
• Peso: 40 gramos

Configuración

• Ajuste de sensibilidad: Potenciómetro SENS
• Inmunidad mascotas: Puente #1 y #2
• Control LED: Puente LED ON/OFF
• Salida relé: Contactos NC (normalmente cerrados)
• Compensación de temperatura: Automática

Conexiones

• Terminal 1: GND (-)
• Terminal 2: +12V
• Terminales 3 y 6: EOL (con resistencia de fin de línea)
• Terminales 4 y 5: Contacto de manipulación (NC 24h)
• Terminales 7 y 8: Salida de relé (NC)

Requisitos de cableado

• Calibre mínimo: #22 AWG (0.5 mm²)
• Distancia máxima: 800m con #22 AWG
• Recomendado: #16 AWG para distancias > 400m

Condiciones de instalación

• Altura: 2.0 a 2.4 metros
• Evitar: Luz solar directa
• Evitar: Corrientes de aire
• Evitar: Cambios bruscos de temperatura

---

Notas de instalación

• Tiempo de estabilización: 60 segundos
• Intervalo entre pruebas: 5 segundos
• Probar área limpia (sin personas)
• Verificar cobertura anualmente

Aplicaciones

• Instalación residencial
• Ambientes controlados
• Interior (no para exterior)
• Áreas con mascotas domésticas

---

Recomendaciones

• Realizar prueba de cobertura
• Verificar conexión EOL
• Evitar instalación en esquinas
• Ajustar sensibilidad según entorno

Garantía

• Duración: 1 año desde fecha de compra
• No cubre: Daños por instalación incorrecta
• No cubre: Modificaciones no autorizadas
• No cubre: Daños por sobretensiones

Características Clave

• Cobertura de 18 x 18 metros
• Inmunidad a mascotas hasta 25 kg
• Consumo de 10 mA en alarma
• 84 zonas de detección PIR Quad
• Rango de temperatura -20 a 60 °C
• Protección EMI 50,000V y RFI 30V/m
