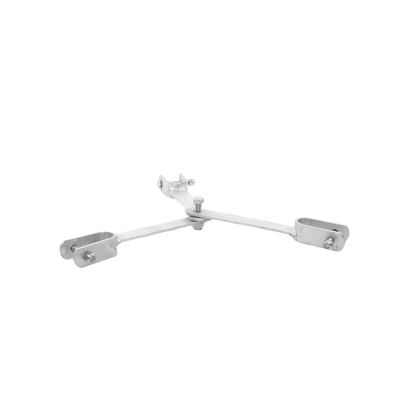

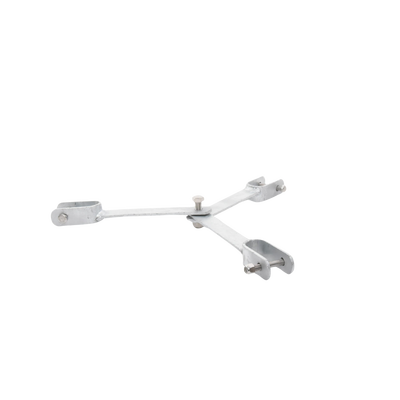

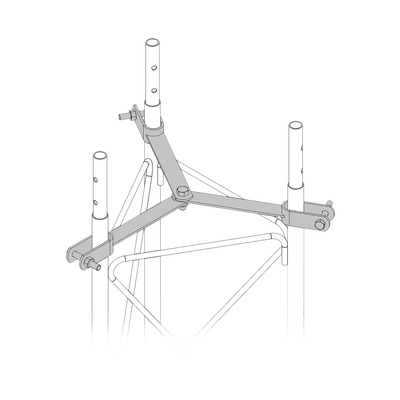

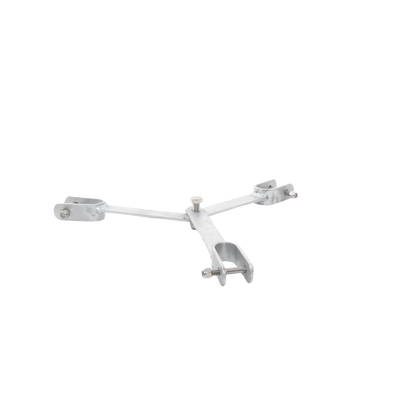

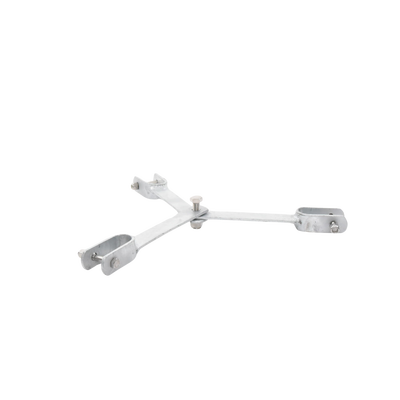

Brida para sujeción de retenida compatible con tramos STZ35G, Galvanizado por Inmersión en Caliente.
Precio
$ 1,114.08
Hacer una pregunta
Compartir
No se pudo cargar la disponibilidad de pickup
Descripción
Características Principales
- Cumple normas ISO 9000 para calidad superior
- Brida tipo delta con apoyo central
- Distribución uniforme de tensión en cables
- Galvanizado por inmersión en caliente
- Incluye tornillería grado 5 y tuerca de seguridad
Aplicaciones
- Para torres de sección STZ35G
- Instalaciones con grandes cargas de peso
- Grandes cargas superficiales de antenas
- Zonas con fuertes corrientes de viento
Notas de Instalación
- Instalación debe ser realizada por personal calificado
- Las distancias son solo recomendaciones de instalación
- Las longitudes de retenidas están calculadas para anclas a 70% de la altura
- Se recomienda estudio de resistencia del suelo para cimentación
- Las anclas de piso pueden ser sustituidas por anclas de muro (SAP01 o SAP01G) según aplicación
Dimensiones
| Altura Torre (m) | L1 (m) | L2 (m) | h1 (m) | h2 (m) | h3 (m) |
|---|---|---|---|---|---|
| 3 | 2.1 | - | 2.5 | - | - |
| 6 | 4.2 | - | 5.4 | 2.7 | - |
| 9 | 6.3 | - | 8.1 | 4.0 | - |
| 12 | 8.4 | - | 11.0 | 6.0 | - |
| 15 | 10.5 | - | 14.0 | 9.0 | 4.5 |
| 18 | 12.6 | - | 17.0 | 11.0 | 5.6 |
Notas Adicionales
- Las torres con estabilizador sustituyen a la brida ubicada a 3/4 de altura
- Se recomienda instalar luces de obstrucción en todo momento
Características Clave
- Cumple normas ISO 9000 para calidad superior
- Brida tipo delta con apoyo central
- Distribución uniforme de tensión en cables
- Galvanizado por inmersión en caliente
- Incluye tornillería grado 5 y tuerca segura
- Diseño optimizado para altas cargas y viento fuerte
