Sensor Fotoeléctrico Réflex Rectangular / Distancia 4 Metros / Salida PNP N.C. / IP67 / Cable 2m / Protección Polaridad y Cortocircuito / LED Indicador

Sensor Fotoeléctrico Réflex Rectangular / Distancia 4 Metros / Salida PNP N.C. / IP67 / Cable 2m / Protección Polaridad y Cortocircuito / LED Indicador

$ 627.32

Hacer una pregunta

Modelo: PSPV-R4MPB-D3Y2
Existencias: Agotado
Colecciones: Industria / BMS/ Robots, Industria / BMS/ Robots / Accesorios
Categoría: Sensores Accesorios Industria / BMS/ Robots

Pago Seguro

Descripción

modelo: PSPV-R4MPB-D3Y2

El PSPV-R4MPB-D3Y2 es un sensor fotoeléctrico de reflexión sobre espejo con diseño de cuerpo rectangular de la Serie V, diseñado específicamente para aplicaciones industriales que requieren mayor rango de detección y instalación compacta en superficies planas. Este modelo ofrece una distancia de detección de 4 metros, el doble de los modelos M18 reflex estándar, lo que lo hace ideal para pasillos más anchos en entornos industriales. Utiliza una salida PNP Normalmente Cerrada (N.C.) con lógica que envía señal al PLC mientras el espejo esté libre, desapareciendo cuando un objeto corta el haz. La construcción incluye carcasa de plástico ABS de alta resistencia con grado de protección IP67 que garantiza protección total contra polvo y chorros de agua, además de protecciones integradas contra cortocircuito, inversión de polaridad y sobrecarga.

Características Generales

Tipo: Sensor Fotoeléctrico Réflex Rectangular
Serie: Serie V
Modo de Detección: Réflex (Requiere espejo reflector)
Elemento de Referencia: Reflector (Espejo catadióptrico)
Indicador Visual: LED Rojo de estado
Grado de Protección: IP67
Material de la Carcasa: Plástico ABS de alta resistencia

Especificaciones de Detección

Distancia de Detección: 4 Metros (4m)
Objeto Estándar: Objetos opacos de mínimo Ø75 mm
Tiempo de Respuesta: ≤ 3 ms

*Notas: Mayor alcance - ofrece el doble de distancia en comparación con modelos M18 reflex estándar (2m)

Características Eléctricas

Voltaje de Alimentación: 12 a 24 VCC (Rango: 10-30 VCC)
Tipo de Salida: PNP Colector Abierto
Estado de Salida: Normalmente Cerrada (N.C.)
Corriente de Carga Máxima: 200 mA
Consumo de Corriente: ≤ 20 mA
Protecciones: Cortocircuito, inversión de polaridad y sobrecarga

Físicas y Conectividad

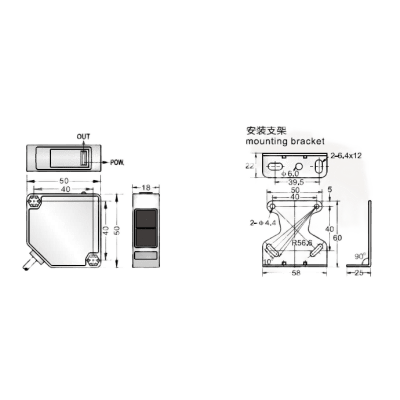

Dimensiones: 50 mm (Ancho) x 18 mm (Grosor) x 50 mm (Largo)
Tipo de Conexión: Cable directo de 2 metros (Código 04)
Cableado: Marrón (+VCC), Azul (GND), Negro (Salida PNP)

Datos Ambientales

Temperatura de Operación: -10 °C a +55 °C
Resistencia de Aislamiento: 20 MΩ mínimo (a 500 VCC)
Resistencia a Vibraciones: 10 a 55 Hz (amplitud 1.5 mm)
Resistencia a Impactos: 500 m/s² (aprox. 50G)

Configuración de Cableado

Marrón: Positivo (+10...30 VCC)
Azul: Negativo (0V / GND)
Negro: Salida de Señal PNP (Activa cuando hay línea de visión con el espejo)

Notas de Instalación

Lógica N.C.: Envía señal al PLC mientras el espejo esté libre
La señal desaparece cuando un objeto corta el haz
Alineación con el reflector a 4 metros es crucial para evitar falsos cortes por vibración
Sensor no es ajustable en sensibilidad

Características Clave

Alcance de 4 metros con detección réflex por espejo
Salida PNP Normalmente Cerrada (N.C.) con 200 mA
Tiempo de respuesta rápido ≤ 3 ms
Protección IP67 contra polvo y agua
Voltaje de alimentación 12-24 VCC con protecciones
Diseño rectangular compacto para instalación en superficies planas
