Descripción


WAGO modelo: 857-304

Módulo con relé de estado sólido para aplicaciones industriales con tensión nominal de entrada de 24 VCC. Cuenta con un inversor y corriente permanente límite de 6 A, diseñado para montaje en carril DIN-35 con ancho de 6 mm. Fabricado en poliamida (PA 66) con clasificación de inflamabilidad UL 94 V0, ofrece aislamiento reforzado entre circuito de control y carga. Incluye indicador LED amarillo para monitoreo de estado y tecnología de conexión Push-in CAGE CLAMP® para conductores de 0.34 a 2.5 mm². Certificado para uso en áreas peligrosas con homologaciones ATEX, IECEx, UL y DNV.

Características Generales

  • Tensión nominal: 24 VDC
  • Corriente permanente: 6 A
  • Número de inversores: 1
  • Tecnología conexión: Push-in CAGE CLAMP®
  • Indicador estado: LED amarillo
  • Anchura montaje: 6 mm
  • Grado protección: IP20
  • Tipo aislamiento: Aislamiento reforzado
Circuito de Control
  • Tensión nominal entrada UN: 24 VDC
  • Rango tensión entrada: -15 … +20 %
  • Corriente nominal entrada: 10 mA
Circuito de Carga
  • Material contacto: AgSnO2
  • Corriente irrupción resistiva (máx.): 20 A / 0.02 s

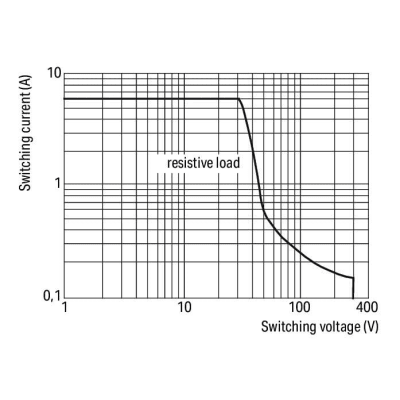

  • Tensión conmutación (máx.): 250 VAC
  • Potencia conmutación resistiva (máx.): AC 1500 VA
  • Capacidad conmutación: AC-15: 3 A / 250 VAC; DC-13: 2 A / 24 VDC
  • Carga mínima recomendada: 10 V / 10 mA; 24 V / 1 mA
  • Tiempo establecimiento (típ.): 6 ms
  • Tiempo caída (típ.): 6 ms
  • Duración rebote (típ.): 3.5 ms
  • Vida eléctrica (NO; carga resistiva; 23 °C): 50 × 10³ operaciones
  • Vida mecánica: 5 × 10⁶ operaciones
  • Frecuencia conmutación con/sin carga (máx.): 6 min⁻¹ / 180 min⁻¹
  • Protección cortocircuito: 4 A; Fast (F)
Seguridad y Protección
  • Tensión asignada: 300 V
  • Tensión choque asignada: 4 kV
  • Tipo circuito: Circuitos de red principal
  • Categoría sobretensión: III
  • Grado ensuciamiento: 2
  • Rigidez dieléctrica control/carga (CA, 1 min): 3.51 kVrms
  • Rigidez dieléctrica contacto abierto (CA, 1 min): 1 kVrms
  • Tipo aislamiento control/carga: Aislamiento reforzado
  • Tipo aislamiento entre dispositivos: Aislamiento doble
  • Clase protección: IP20
Datos de Conexión
  • Tecnología conexión: Push-in CAGE CLAMP®
  • Conductor rígido: 0.34 … 2.5 mm² / 22 … 14 AWG
  • Conductor flexible: 0.34 … 2.5 mm² / 22 … 14 AWG
  • Conductor flexible con puntera: 0.34 … 1.5 mm² / 22 … 16 AWG
  • Longitud pelado: 9 … 10 mm / 0.35 … 0.39 pulgadas
Datos Geométricos
  • Anchura: 6 mm / 0.236 pulgadas
  • Altura: 94 mm / 3.701 pulgadas
  • Profundidad desde carril DIN: 81 mm / 3.189 pulgadas
Datos Mecánicos
  • Tipo montaje: Carril DIN-35
  • Posición montaje: Horizontal (de pie/tumbado); vertical
  • Peso: 31.6 g
Datos de Material
  • Color: gris
  • Material aislamiento: Poliamida (PA 66)
  • Grupo materiales: I
  • Clase inflamabilidad UL 94: V0
  • Carga fuego: 0.535 MJ
Requisitos Medioambientales
  • Temperatura operación: -40 … +60 °C
  • Temperatura almacenamiento: -40 … +70 °C
  • Temperatura procesamiento: -25 … +50 °C
  • Humedad relativa: 5 … 85 % (sin condensación)
  • Altitud operación (máx.): 2000 m
Normas y Certificaciones
  • Normas: EN 61010-2-201, EN 61810-1, EN 61373, UL 508
  • Homologaciones: ATEX, IECEx, UL, DNV, EAC, CCC, UKEx
  • RoHS: Compliant, With Exemption 7(a)

Datos Comerciales
  • PU (SPU): 25 (1) UDS
  • Tipo embalaje: Box
  • País origen: CN
  • GTIN: 4050821797807


Características Clave
  • Relé de estado sólido 24 VCC 6 A
  • Aislamiento reforzado 3.51 kVrms entre circuitos
  • Tecnología Push-in CAGE CLAMP® 0.34-2.5 mm²
  • Indicador LED amarillo para monitoreo visual
  • Certificaciones ATEX, IECEx, UL y DNV
  • Diseño compacto 6 mm para carril DIN
