Módulo de Entrada Analógica / 2 Canales 4-20mA HART / Aislamiento Galvánico 500V / Protocolo HART / Protección Sobrecarga / Filtro Parametrizable / IP20

WAGO

Módulo de Entrada Analógica / 2 Canales 4-20mA HART / Aislamiento Galvánico 500V / Protocolo HART / Protección Sobrecarga / Filtro Parametrizable / IP20

$ 20,203.25

Hacer una pregunta

Modelo: 750-482
Existencias: Agotado
Colecciones: Industria / BMS/ Robots, Industria / BMS/ Robots / Controladores
Categoría: Módulos Controladores Industria / BMS/ Robots

Pago Seguro

Descripción

WAGO modelo: 750-482

Módulo de entrada analógica de 2 canales para señales 4-20mA con protocolo HART, diseñado para sistemas de automatización industrial. Este módulo alimenta convertidores de señal del lado del campo y transmite señales analógicas con separación galvánica completa al sistema de bus. Incluye protección contra sobrecargas que conmuta a estado de alta resistencia a 25 mA, restableciéndose automáticamente al normalizarse las condiciones. Permite la transmisión de hasta 4 variables secundarias HART (PV, SV, TV, QV) por canal a la imagen de proceso del controlador. Compatible con herramientas HART y controladores FDT/DTM para comunicación avanzada con dispositivos inteligentes del campo.

Características Generales

Número de entradas: 2 canales analógicos
Tipo de señal: Corriente 4-20mA
Protocolo: HART
Aislamiento: 500V sistema/campo
Resolución: 12 bits

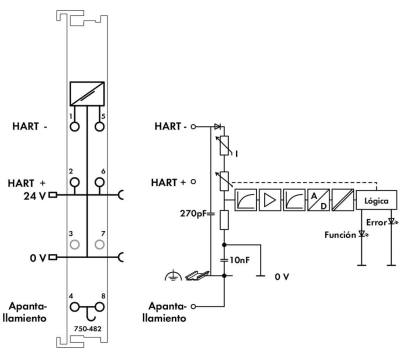

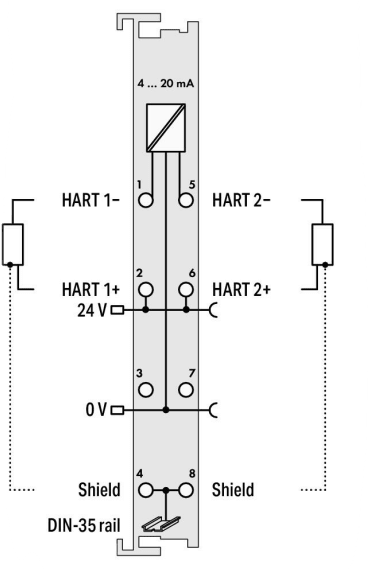

Conexión: 2 x 2 conductores
Tecnología conexión: 6 x CAGE CLAMP®
Protección: IP20

Especificaciones Eléctricas

Tensión alimentación sistema: 5 VCC
Consumo energía: 65 mA
Tensión alimentación campo: 24 VCC (-25 … +30 %)
Tensión entrada máxima: 24 V
Caída tensión entrada: I med. <22 mA: protección sobrecarga
Protección sobretensiones: 30 V, protegido polarización inversa
Tiempo conversión: 10 ms típico
Error medición: 0.1% valor superior rango
Error temperatura: 0.01 %/K
Detección rotura conductor: I med. <3,10 mA
Detección cortocircuito: I med. >22 mA

Especificaciones Físicas

Anchura: 12 mm
Altura: 100 mm
Profundidad: 69.8 mm
Peso: 52.1 g
Material carcasa: Policarbonato; poliamida 6.6
Color: Gris claro
Montaje: Carril DIN-35
Conductor rígido: 0.08 … 2.5 mm²
Conductor flexible: 0.08 … 2.5 mm²
Longitud pelado: 8 … 9 mm

Ambiente y Certificaciones

Temperatura operación: 0 … +55 °C
Temperatura almacenamiento: -40 … +85 °C
Humedad relativa: 95% sin condensación
Altitud operación: 0 … 2000 m
Grado ensuciamiento: 2 según CEI 61131-2
Certificaciones: CE, UL, ATEX, IECEx, CCCEx, INMETRO, UKEx
RoHS: Compliant, With Exemption
Inmunidad CEM: Según EN 61000-6-2
Emisión CEM: Según EN 61000-6-3

Características Clave

2 canales 4-20mA con protocolo HART
Aislamiento galvánico 500V entre sistema y campo
Protección contra sobrecarga y rotura de cable
Resolución 12 bits con error <0.1%
Transmisión 4 variables HART por canal
