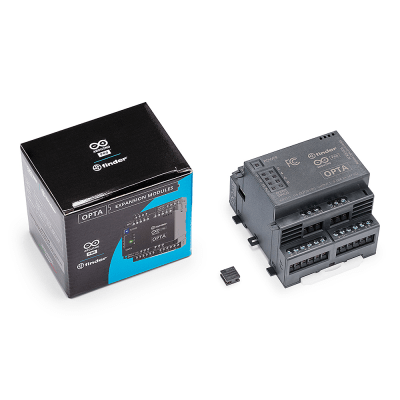

ARDUINO Modelo: Opta® Digital Expansion

La Arduino Opta® Digital Expansion es un módulo de expansión diseñado específicamente para ampliar las capacidades del micro PLC Arduino Opta®, proporcionando 16 entradas programables digitales/analógicas y 8 salidas de relé. Desarrollado en colaboración con Finder®, líder en fabricación de relés, este módulo permite a profesionales escalar proyectos de automatización industrial y building automation aprovechando el ecosistema Arduino completo. Con dos variantes disponibles (EMR con relés electromecánicos y SSR con relés de estado sólido), ofrece flexibilidad para diferentes aplicaciones industriales. Compatible con Arduino IDE, Arduino Cloud Editor y Arduino PLC IDE (estándar IEC 61131-3), incluye certificaciones FCC, CE, UKCA y cULus para uso en entornos industriales.

Características Generales

SKU: AFX00005 (EMR), AFX00006 (SSR)
Entradas: 16 programables (0-24 V digital / 0-10 V o 0-24 V analógico)
Salidas EMR: 8 relés electromecánicos (250 VAC - 6 A)
Salidas SSR: 8 relés de estado sólido (24 VDC - 3 A)
Alimentación: 12-24 VDC
Protección: IP20, antipolaridad, sobrevoltaje (+20%)
Módulos expansión máx: Hasta 5
Certificaciones: FCC, CE, UKCA, cULus

Especificaciones de Entradas

Número de entradas: 16 digitales/analógicas
Voltaje digital: 0-24 V
Lógica digital: VIL Max: 4 VDC, VIH Min: 5.9 VDC
Corriente digital: 4.12 mA a 24 V, 2.05 mA a 10 V
Frecuencia digital: 300 Hz
Voltaje analógico: 0-10 V o 0-24 V
Resolución analógica: 14 bit
LSB analógico: 1.733 mV
Precisión analógica: +/- 5%, repetibilidad +/- 2%
Impedancia entrada: 5.85 kΩ
Protección sobrevoltaje: Sí (hasta 40 V)

Salidas EMR (AFX00005)

Número de salidas: 8 relés electromecánicos (NO - SPST)
Corriente máxima por relé: 6 A
Corriente pico máxima: 10 A
Corriente continua por terminal: 6 A
Voltaje nominal relé: 250 VAC
Voltaje máximo relé: 400 VAC
Carga nominal AC1: 1500 VA
Carga nominal AC15 (230 VAC): 300 VA
Capacidad ruptura DC1: 6/0.2/0.12 A (24/110/220 V)
Carga mínima conmutación: 500 mW (12 V/10 mA)
Longitud máxima línea: 100 m (sin blindaje)
Tiempo respuesta 0→1: 5 ms
Tiempo respuesta 1→0: 3 ms
Tiempo rebote NO: 1 ms
Tiempo rebote NC: 6 ms
Durabilidad mecánica: 10 millones de ciclos (DC)
Durabilidad eléctrica: 60 mil ciclos (carga resistiva AC1)

Salidas SSR (AFX00006)

Número de salidas: 8 relés de estado sólido (NO - SPST)
Corriente máxima por relé: 3 A
Corriente pico máxima: 50 A (10 ms)
Corriente continua por terminal: 3 A
Voltaje nominal relé: 24 VDC
Rango voltaje conmutación: 1.5-30 VDC
Voltaje bloqueo máximo: 33 VDC
Carga nominal DC13: 36 W
Corriente mínima conmutación: 1 mA
Corriente fuga OFF-state: 0.001 mA max
Caída voltaje ON-state: 0.4 V max
Tiempo respuesta 0→1: 0.02 ms
Tiempo respuesta 1→0: 0.2 ms
Vida eléctrica carga nominal: > 10 millones de ciclos

Condiciones Operativas

Temperatura operación: -20 a 50 °C
Grado protección: IP20
Grado contaminación: 2 (IEC 61010)
Voltaje alimentación: 12-24 V (10.2-27.6 V permisible)
Consumo energía 12V: 3 W max
Consumo energía 24V: 3 W max
Protección antipolaridad: Sí
Protección sobrevoltaje: Sí (+20%)

Puerto de Expansión

Módulos expansión soportados: Hasta 5
Tipo conexión: Daisy-chain
Requerimientos cableado: Cubierta plástica removible
Compatibilidad: Módulos auxiliares Arduino Opta®

Certificaciones

CE (EU): EN IEC 61326-1:2021, EN IEC 61010 (LVD)
CB (EU): Sí
WEEE (EU): Sí
REACH (EU): Sí
UKCA (UK): EN IEC 61326-1:2021
FCC (US): Sí
cULus: UL 61010-2-201
RoHS: Compliant (Directiva 2011/65/EU y 2015/863/EU)

Características Clave

16 entradas digitales programables para sensores
8 salidas de relé de estado sólido
Conexión hasta 5 módulos de expansión
Rango industrial de -20°C a +50°C
Diseño compacto para montaje en DIN Rail
Soporta lenguajes IEC 61131-3 y Arduino
