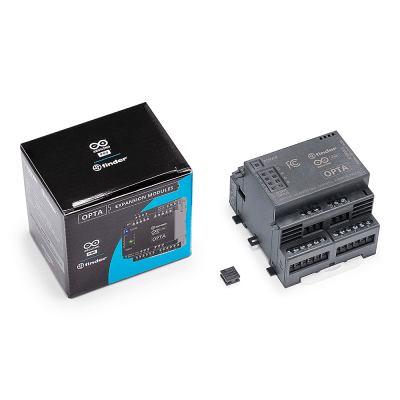

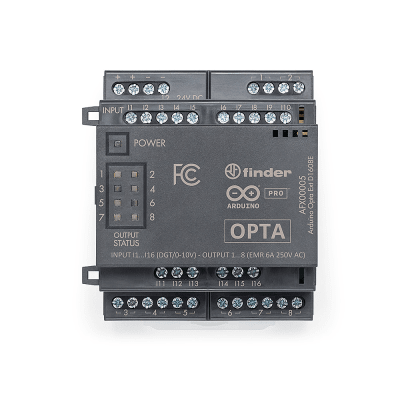

ARDUINO Modelo: Opta® Digital Expansion AFX00005/AFX00006

La Expansión Digital Arduino Opta® es un módulo de expansión industrial diseñado para ampliar las capacidades del micro PLC Opta® con 16 entradas programables digitales/analógicas y 8 relés de salida. Desarrollado en colaboración con Finder®, líder en fabricación de relés, permite a profesionales escalar proyectos de automatización industrial y building automation aprovechando el ecosistema Arduino. Las entradas son configurables vía IDE como digitales (0-24V) o analógicas (0-10V/0-24V) con resolución de 14 bits. Disponible en dos variantes: EMR con relés electromecánicos 6A 250VAC y SSR con relés de estado sólido 3A 24VDC. Compatible con Arduino IDE, Arduino Cloud Editor y Arduino PLC IDE para programación IEC 61131-3.

Características Generales

Variantes: Opta Ext D1608E (EMR) y Opta Ext D1608S (SSR)
SKU: AFX00005 (EMR), AFX00006 (SSR)
Entradas: 16 programables (0-24V digital / 0-10V o 0-24V analógico)
Salidas EMR: 8 relés electromecánicos (250VAC - 6A)
Salidas SSR: 8 relés de estado sólido (24VDC - 3A)
Grado de Protección: IP20
Certificaciones: FCC, CE, UKCA, cULus
Temperatura Operación: -20°C a 50°C

Especificaciones de Entrada

Número de entradas: 16 digitales/analógicas
Voltaje entrada digital: 0-24V
Lógica digital: VIL Max: 4VDC, VIH Min: 5.9VDC
Corriente entrada digital: 4.12mA a 24V, 2.05mA a 10V
Frecuencia entrada digital: 300Hz
Voltaje entrada analógica: 0-10V o 0-24V
Resolución analógica: 14 bit
Valor LSB analógico: 1.733mV
Precisión analógica: +/- 5%, repetibilidad +/- 2%
Impedancia entrada: 5.85 kΩ
Protección sobretensión: Sí (hasta 40V)
Protección antipolaridad: No

Salidas EMR (AFX00005)

Número de salidas: 8 relés electromecánicos (NO - SPST)
Corriente máxima por relé: 6A
Corriente pico máxima: 10A
Corriente continua por terminal: 6A
Protección cortocircuito: No, requiere fusible externo
Voltaje nominal relé: 250VAC
Voltaje máximo relé: 400VAC
Carga nominal AC1: 1500VA
Carga nominal AC15 (230VAC): 300VA
Capacidad ruptura DC1: 6A (24V), 0.2A (110V), 0.12A (220V)
Carga mínima conmutación: 500mW (12V/10mA)
Longitud máxima línea: 100m (sin blindaje)
Tiempo respuesta 0→1: 5ms
Tiempo respuesta 1→0: 3ms
Tiempo rebote NO: 1ms
Tiempo rebote NC: 6ms
Durabilidad mecánica: 10 millones de ciclos (DC)
Durabilidad eléctrica: 60 mil ciclos con carga resistiva (AC1)

Salidas SSR (AFX00006)

Número de salidas: 8 relés estado sólido (NO - SPST)
Corriente máxima por relé: 3A
Corriente pico máxima: 50A (10ms)
Corriente continua por terminal: 3A
Protección cortocircuito: No, requiere fusible externo
Voltaje nominal relé: 24VDC
Rango voltaje conmutación: 1.5-30VDC
Voltaje bloqueo máximo: 33VDC
Carga nominal DC13: 36W
Corriente mínima conmutación: 1mA
Corriente fuga estado OFF: 0.001mA max
Caída voltaje estado ON: 0.4V max
Tiempo respuesta 0→1: 0.02ms
Tiempo respuesta 1→0: 0.2ms
Vida eléctrica carga nominal: >10 millones de ciclos

Alimentación y Condiciones

Voltaje alimentación: 12-24V
Rango permitido: 10.2-27.6V
Consumo potencia (12V): 3W max
Consumo potencia (24V): 3W max
Protección antipolaridad: Sí
Protección sobretensión: Sí (+20%)
Temperatura operación: -20°C a 50°C
Grado protección: IP20
Grado contaminación: 2 (IEC 61010)
Módulos expansión soportados: Hasta 5

Conectividad y Programación

Puerto expansión: Para cadena de módulos
Módulos máximo en cadena: 5
Compatibilidad IDE: Arduino Desktop IDE
Compatibilidad Cloud: Arduino Cloud Editor
Compatibilidad PLC: Arduino PLC IDE (IEC 61131-3)
Librería: Arduino_Opta_Blueprint
Ejemplos: Incluidos en librería
Recursos online: ProjectHub, Library Reference
Comunicación: Puerto auxiliar para conexión

Certificaciones

CE (EU): EN IEC 61326-1:2021, EN IEC 61010 (LVD)
CB (EU): Sí
WEEE (EU): Sí
REACH (EU): Sí
UKCA (UK): EN IEC 61326-1:2021
FCC (US): Sí
cULus: UL 61010-2-201
RoHS 2: Directiva 2011/65/EU
RoHS 3: Directiva 2015/863/EU
Minerales conflicto: Libre de conflicto

Características Clave

16 entradas programables 0-24V digitales o analógicas
8 relés EMR 6A 250VAC o SSR 3A 24VDC
Conexión en cadena hasta 5 módulos expansión
Resolución analógica 14 bits ±5% precisión
Protección sobretensión hasta 40V y antipolaridad
Compatibilidad Arduino IDE, Cloud y PLC IDE IEC 61131-3
