Acoplador de Bus de Campo EtherNet/IP / 4ª Generación / Protocolo DLR / 10-100 Mbit/s / 250 Módulos Máx. / IP20 / Montaje Carril DIN

WAGO Modelo: 750-366

Datos técnicos

• Comunicación: EtherNet/IP^TM
• Protocolos de ETHERNET: HTTP(S), BootP, DHCP, DNS, FTP(S), SNMP
• Velocidad de transmisión: 10/100 Mbit/s
• Medio de transmisión: Par trenzado S-UTP; 100 Ω; cat. 5; 100 mm de longitud máxima de cable
• Rendimiento de transmisión: Clase D según EN 50173
• Número de módulos por nodo (máx.): 250
• Número de módulos sin prolongación del bus de campo (máx.): 64
• Imagen de proceso de entrada y salida (bus de campo) (máx.): 1020 words/1020 words
• Tensión de alimentación (sistema): 24 VCC (-25 … +30 %); a través de conector enchufable (conexión CAGE CLAMP^®)
• Consumo de energía (alimentación de sistema de 5 V): 300 mA
• Corriente total (alimentación de sistema): 1,700 mA
• Tensión de alimentación (campo): 24 VCC (-25 … +30 %); a través de contactos de potencia
• Corriente de entrada (típ.) a carga nominal (24 V): 480 mA
• Eficacia de fuente de alimentación (típ.) a carga nominal (24 V): 90 %
• Aislamiento: 500 kV para sistema/campo

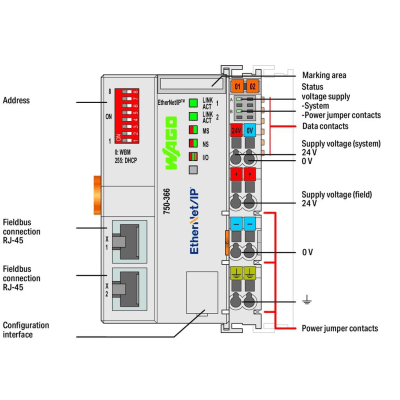

• Indicadores: LED (LINK/ACT) verde: conexión de red por puertos 1 … 2; LED (MS, NS) rojo/verde: estado de nodo, red; LED (I/O) rojo/verde/naranja: estado de bus de datos local
• Número de contactos de potencia salientes: 3
• Intensidad de corriente admisible (contactos de cuchilla): 10 A

Datos de conexión

• Tecnología de conexión: comunicación/bus de campo: EtherNet/IP^TM: 2 x RJ-45
• Tecnología de conexión: alimentación de campo: 6 x CAGE CLAMP^®
• Tecnología de conexión: alimentación de sistema: 2 x CAGE CLAMP^®
• Tecnología de conexión: configuración de dispositivos: 1 x Conector macho; 4 polos
• Tipo de conexión (1): Alimentación de sistema/campo
• Conductor rígido: 0,08 … 2,5 mm² / 28 … 14 AWG
• Conductor flexible: 0,08 … 2,5 mm² / 28 … 14 AWG
• Longitud de pelado: 8 … 9 mm / 0.31 … 0.35 pulgadas

Datos geométricos

• Anchura: 62 mm
• Altura: 100 mm / 3.937 pulgadas
• Profundidad: 71,9 mm / 2.831 pulgadas
• Profundidad desde el borde superior del carril DIN: 64,7 mm / 2.547 pulgadas

Datos mecánicos

• Tipo de montaje: Carril DIN-35

Datos de material

• Material de carcasa: Policarbonato; poliamida 6.6
• Carga de fuego: 2.475 MJ
• Peso: 147.3 g
• Marca de conformidad: CE
