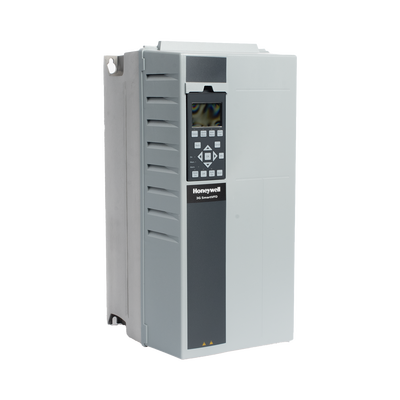

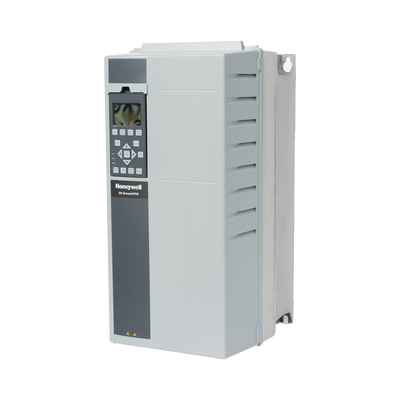

VARIADORES DE FRECUENCIA 3G SmartVFD 208/230 Vac 15 HP NEMA 1
Precio
$ 64,234.17
Hacer una pregunta
Compartir
¡Date prisa! Solo quedan 7 en existencia.
No se pudo cargar la disponibilidad de pickup
Descripción
VARIADORES DE FRECUENCIA 3G SmartVFD
El 3G SmartVFD es el variador de frecuencia de tercera generación diseñado específicamente para aplicaciones HVAC. Controla eficientemente bombas, ventiladores y compresores con motores de inducción trifásicos, de imán permanente y de reluctancia sincrónica de alta eficiencia.
Ofrece una instalación sencilla y una comunicación efectiva con sistemas de control de edificios para minimizar el consumo de energía, manteniendo una alta fiabilidad del sistema.
Alimentación
- 208/230 V AC (rango: 200-240 V AC ±10%)
- 50/60 Hz ±5%
- Factor de potencia ≥0.9 nominal
Salida al motor
- Voltaje: 0-100% del voltaje de alimentación
- Frecuencia: 0-590 Hz
- Rampas de aceleración/deceleración: 1-3600 segundos
Ambiente operativo
- Temperatura: 0°C a 50°C
- Humedad: 5%-93% sin condensación
- Altitud: hasta 1000m sin degradación
Características
- Tecnología IGBT-PWM de 6 pulsos
- Factor de potencia >98%
- Eficiencia >98% a plena carga
Especificaciones Eléctricas
- Protección: Sobrecorriente, sobrecarga, sobretensión, subtensión, falla a tierra
- Comunicaciones: BACnet, Modbus, FLN y N2 estándar
- Factor de potencia: >0.98
- Conformidad: RoHS, EN 61000-3-12, EN 61800-3
- SCCR: 100kA
Características Físicas
- Encapsulado: NEMA 1 (IP21)
- Dimensiones: 12.2' W x 27.3' H x 12.2' D
- Peso: 99.2 lbs

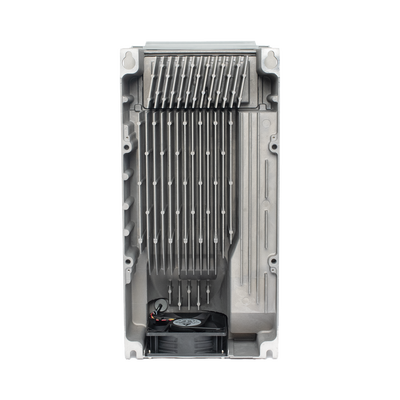

- Enfriamiento: Enfriamiento por canal posterior
- Montaje: Montaje en pared
Comunicaciones
- BACnet MS/TP
- Modbus RTU
- FLN y N2
- USB (versión 1.1 full speed)
- RS-485
I/O
- 6 entradas digitales (4 fijas + 2 configurables)
- 2 salidas digitales configurables
- 2 entradas analógicas
- 1 salida analógica (0/4-20 mA)
- 2 salidas relé
Control
- 4 controladores PID autotunable
- Control lógico integrado
- Interfaz gráfica con teclado
- Wizards de inicio y AMA automático
- Modo de emergencia contra incendios
Especificaciones del modelo HVFD3D3A0150G100C
| Parámetro | Valor |
|---|---|
| Tensión nominal | 208/230 V AC (rango: 200-240 V AC ±10%) |
| Potencia del motor | 15 HP |
| Corriente nominal | 46.2 A |
| Encapsulado | NEMA 1 (IP21) |
| Factor de potencia | >0.98 |
| Eficiencia | >98% a plena carga |
| Frecuencia de salida | 0-590 Hz |
Aplicaciones
- Sistemas HVAC
- Bombas
- Ventiladores
- Sistemas de climatización
- Sistemas de ventilación
Estandares y Certificaciones
- EN 61000-3-12
- EN 61800-3 Categoría C1, C2 y C3
- RoHS
- 100kA SCCR
- IEC 60068-2-43 (H2S test class Kd)
Características Clave
- Voltaje 208/230 VAC rango ampliado 200-240 VAC
- Potencia de motor 15 HP con corriente nominal 46.2 A
- Factor de potencia 0.98 y eficiencia 98% a plena carga
- Frecuencia de salida ajustable 0-590 Hz con rampas 1-3600 segundos
- Comunicaciones BACnet, Modbus, FLN y N2 estándar
- Protecciones sobrecorriente, sobrecarga, sobretensión, subtensión y falla a tierra
