Arduino modelo: ASX00039

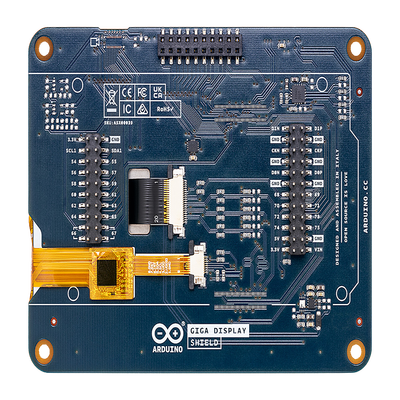

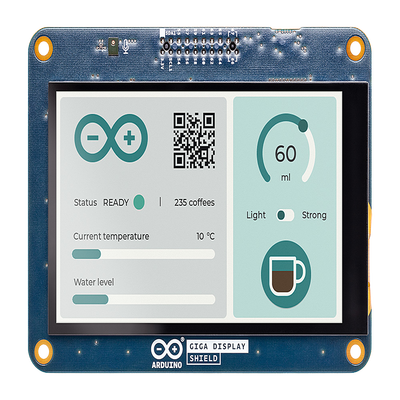

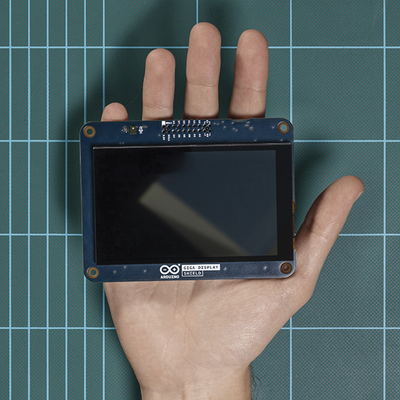

El Arduino GIGA Display Shield es un shield de expansión diseñado para la placa Arduino GIGA R1 WiFi que proporciona una interfaz visual completa con pantalla táctil capacitiva. Incorpora una pantalla TFT de 3.97 pulgadas con resolución 480x800 píxeles y 16.7 millones de colores, junto con sensores avanzados como un IMU de 6 ejes BMI270 para detección de movimiento y orientación, micrófono digital MEMS para captura de audio, y LED RGB para indicaciones visuales. El shield está optimizado para aplicaciones de interfaz hombre-máquina, prototipado de diseño de interacción y sistemas de asistente de voz con retroalimentación visual. Su arquitectura incluye conectores específicos para cámara y pantalla, operando a 3.3V suministrados por la placa base GIGA R1 WiFi.

Características Generales

Tipo: Shield de Display Táctil
Compatibilidad: Arduino GIGA R1 WiFi (requerido)
Interfaz: Pantalla TFT Capacitiva
Sensores: IMU 6 Ejes, Micrófono MEMS
Comunicación: I2C, I2S, PDM
Conectores: GIGA, Cámara, Display
Aplicaciones: HMI, Prototipado, Voice Assistant

Pantalla y Visualización

Pantalla: TFT KD040WVFID026-01-C025A 3.97"
Resolución: 480 × 800 píxeles
Colores: 16.7 millones
Tamaño de Pixel: 0.108 mm
Touch: Capacitivo 5 puntos y gestos
Backlight: LED de borde
Controlador Backlight: LV52204MTTBG

Sensores y Periféricos

IMU: BMI270 6-ejes (Acelerómetro + Giroscopio)
Acelerómetro: 3-ejes ±2g/±4g/±8g/±16g
Giroscopio: 3-ejes ±125/±250/±500/±1000/±2000 dps
Micrófono: MP34DT06JTR Digital MEMS
AOP: 122.5 dBSPL
SNR: 64 dB
Sensibilidad: –26 dBFS ± 3 dB
LED RGB: SMLP34RGB2W3 (Ánodo Común)
Driver LED: IS31FL3197-QFLS2-TR con charge pump

Físicas y Eléctricas

Dimensiones: 106.00 × 80.00 mm
Alimentación: 3.3V (proporcionado por GIGA R1)
Voltaje Entrada (VIN): 6-32V (mín 6V, típ 7V, máx 32V)
V_IH: 2.31V mín, 3.3V típ
V_IL: 0V mín, 1V máx
Temp. Operación: -20°C a +70°C
Agujeros Montaje: 13 total (4×Ø1.6mm, 2×Ø0.9mm, 7×Ø1.0mm)

Conectores e Interfaces

Conectores GIGA: J1, J2, J6, J7 (Header 2.54mm)
Conector Cámara: J3 (21W-247, 2.54mm Header)
Conector Display: J4 (F32Q-1A7H1-11020)
Conector Touch: J5 (F32Q-1A7H1-11008)
Comunicación: I2C, I2S, PDM, GPIO
Interfaz Cámara: DSI para video

Características Clave

Pantalla táctil RGB de 3,97" y 480x800 píxeles
Microcontrolador de 480 MHz para interfaces avanzados y animaciones 3D
IMU de 6 ejes Bosch BMI270 con detección de movimiento
Micro de MEMS digital omnidireccional y bajo consumo
Soporte para cámaras ArduCAM con visualización en tiempo real
LED RGB controlable vía interfaz I2C
