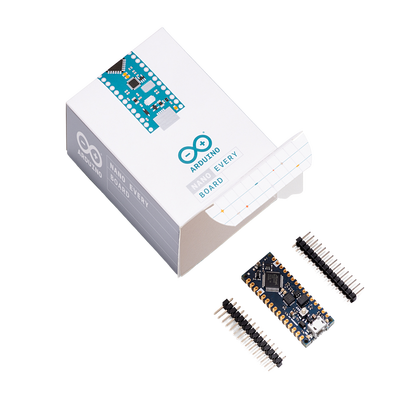

Placa de Desarrollo Arduino® Nano Every / Microcontrolador ATmega4809 AVR 20 MHz / USB-Serial Bridge ATSAMD11D14A / 48 KB Flash / 6 KB SRAM / Compatible 5V / Montaje DIP o SMT

ARDUINO LLC

Placa de Desarrollo Arduino® Nano Every / Microcontrolador ATmega4809 AVR 20 MHz / USB-Serial Bridge ATSAMD11D14A / 48 KB Flash / 6 KB SRAM / Compatible 5V / Montaje DIP o SMT

$ 487.82

Hacer una pregunta

Modelo: ABX-00028
Existencias: Agotado
Colecciones: Videovigilancia, Videovigilancia / Drones, Robots e Industrial
Categoría: Cámaras Industriales Drones, Robots e Industrial Videovigilancia

Pago Seguro

Descripción

<span class="fr-mk" style="display: none;"> </span>

ARDUINO Modelo: ABX00028

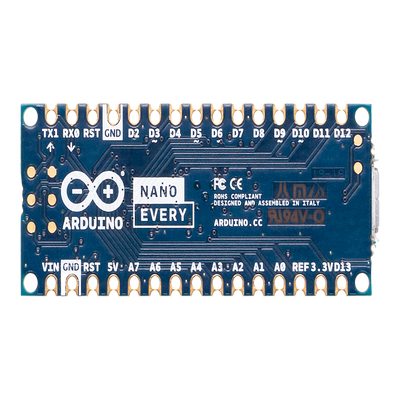

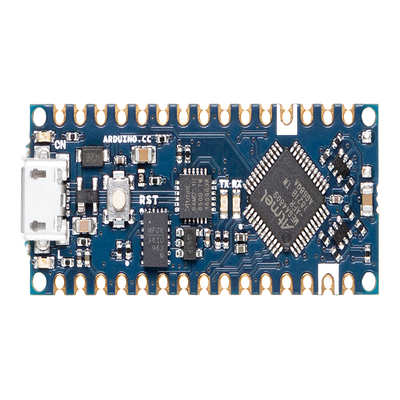

La Arduino® Nano Every es una placa de desarrollo compacta basada en arquitectura dual de procesadores. Integra un microcontrolador principal ATmega4809 AVR operando a 20 MHz con 48 KB de memoria Flash y 6 KB de SRAM, complementado por un coprocesador ATSAMD11D14A Arm® Cortex®-M0+ que funciona como puente USB-serial programable. La placa mantiene compatibilidad total con shields y software del Arduino Nano tradicional, ofreciendo mayor capacidad de procesamiento y memoria. Su diseño permite montaje tanto DIP mediante pines de encabezado como SMT mediante soldadura directa en almohadillas castelladas, ideal para aplicaciones de robótica, IoT y proyectos maker profesionales.

Características Generales

Arquitectura: Dual Processor (AVR + Arm Cortex-M0+)
Compatibilidad: Drop-in replacement para Arduino Nano estándar
Montaje: DIP con headers o SMT directo
Aplicaciones: Maker, robótica, IoT, educación
Certificaciones: CE, RoHS, REACH, Conflict-Free Minerals
Conectividad: Micro USB, programación UPDI

Procesador Principal

Microcontrolador: ATmega4809 AVR
Frecuencia: Hasta 20 MHz
Flash: 48 KB
SRAM: 6 KB
EEPROM: 256 bytes
Periféricos: 4x USART, SPI, TWI, 6x Timers 16-bit
Event System: Inter-peripheral signaling
CCL: Configurable Custom Logic
Analog Comparator: Con referencia escalable

USB Bridge

Procesador: ATSAMD11D14A Arm Cortex-M0+
Frecuencia: Hasta 48 MHz
Flash: 16 KB
SRAM: 4 KB
USB: Full-speed 12Mbps, 8 endpoints
Firmware: USB-UART bridge standard
Reprogramable: Para otras clases USB
Bootloader: Field upgradeable via USB
Voltaje: 3.3V only (NO 5V tolerant)

Alimentación

DC-DC: MPM3610 (hasta 21V input)
Eficiencia: 65% @ min load, 85% @ 12V
LDO: AP2112K-3.3 (5V to 3.3V)
Corriente: 550mA max (200mA recommended)
Fuentes: USB, VIN, VUSB pins
VUSB mínimo: 4.8V - 4.96V dependiendo de corriente

Conectores

USB: Micro-B connector
Headers: 2x 15-pin (DIP mounting)
Castellated: 30 vias (SMT mounting)
Debug: 3x2 test pads (100 mil pitch)
Pitch: 100 mil grid standard

Entradas/Salidas

Digital I/O: 22 pines (6 PWM)
Analog Inputs: 8 canales ADC
Analog Output: 1 DAC (A0/DAC0)
Comunicación: 4x USART, I2C, SPI
Interrupts: Todos los pines GPIO

Condiciones Operativas

Temperatura: -40°C to +85°C
Voltaje: 5V compatible
Reset: Power On Reset (POR)
Protección: Brown Out Detection (BOD)
Watchdog: Timer con Window mode

Características Clave

Procesador ATmega4809 más potente incorporado
48 KB de memoria flash en CPU
Velocidad de reloj aumentada a 20 MHz
Compatibilidad total con pinout Nano clásico
Dimensiones compactas: 45 mm x 18 mm
Peso ultraligero de solo 5 gramos
