WAGO

Coupler Fieldbus EtherCAT / 100 Mbit/s / Hasta 64 Módulos I/O / Proceso de Imagen 1024 Bytes / 24 VDC / IP20 / Certificaciones ATEX IECEx / Montaje Riel DIN

$ 9,722.61
Hacer una pregunta
Pago Seguro
trusted_page

Descripción

WAGO modelo: 750-354

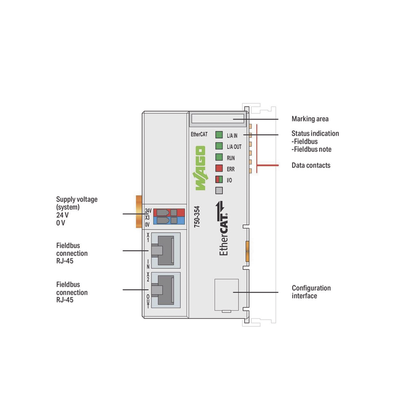

El Fieldbus Coupler EtherCAT conecta el protocolo EtherCAT al sistema modular WAGO I/O System. Este acoplador de bus de campo detecta automáticamente todos los módulos I/O conectados y crea una imagen de proceso local que puede incluir una disposición mixta de módulos analógicos (transferencia de datos palabra por palabra) y digitales (transferencia de datos bit por bit). La interfaz superior EtherCAT conecta el acoplador a la red, mientras que el socket RJ-45 inferior permite conectar dispositivos EtherCAT adicionales en la misma línea. EtherCAT es una solución Ethernet en tiempo real diseñada para aplicaciones de automatización industrial, caracterizada por alto rendimiento, topología flexible y configuración simple, permitiendo reemplazar la costosa topología estrella Ethernet con una estructura de línea o árbol simple.

Características Generales

  • Comunicación: EtherCAT
  • Velocidad de transmisión: 100 Mbit/s
  • Módulos por nodo (máx.): 64
  • Módulos sin extensión de bus (máx.): 64
  • Imagen de proceso E/S (fieldbus): 1024 bytes/1024 bytes
  • Tensión de alimentación: 24 VDC (-25 … +30 %)
  • Consumo corriente (5V): 300 mA
  • Corriente total: 700 mA
  • Corriente de entrada (typ.): 250 mA
  • Eficiencia alimentación: 85 %
  • Aislamiento: 500 V sistema/campo
Comunicación y Conectividad
  • Medio transmisión: Par trenzado apantallado S/FTP, F/FTP o SF/FTP; 100 Ω; Cat. 6
  • Rendimiento transmisión: Clase D per EN 50173
  • Conexión comunicación: 2 x RJ-45 EtherCAT
  • Conexión alimentación sistema: 2 x CAGE CLAMP®
  • Conexión configuración: 1 x Conector macho; 4 polos
  • Conductor sólido: 0.08 … 1.5 mm² / 28 … 14 AWG
  • Conductor finamente trenzado: 0.08 … 1.5 mm² / 28 … 14 AWG
  • Longitud pelado: 5 … 6 mm / 0.2 … 0.24 inches
Físicas y Eléctricas
  • Ancho: 49.5 mm / 1.949 inches
  • Alto: 96.8 mm / 3.811 inches
  • Profundidad: 71.9 mm / 2.831 inches
  • Profundidad desde borde superior riel DIN: 64.7 mm / 2.547 inches
  • Montaje: Riel DIN-35
  • Color: Gris claro
  • Material carcasa: Policarbonato; poliamida 6.6
  • Carga de fuego: 1.467 MJ
  • Peso: 102.9 g
Ambientales y Certificaciones
  • Temperatura operación: 0 … +55 °C
  • Temperatura almacenamiento: -25 … +85 °C
  • Protección: IP20
  • Grado contaminación: 2 per IEC 61131-2
  • Altitud operación: 0 … 2000 m / 0 … 6562 ft
  • Posición montaje: horizontal (parado/acostado); vertical
  • Humedad relativa: 95 % sin condensación
  • Resistencia vibración: per IEC 60068-2-6
  • Resistencia impacto: 15g per IEC 60068-2-27
  • Inmunidad EMC: per EN 61000-6-2
  • Emisión EMC: per EN 61000-6-3
  • Concentración H2S permitida: 10 ppm a humedad relativa ≥ 75%
  • Concentración SO2 permitida: 25 ppm a humedad relativa ≥ 75%
Certificaciones y Aprobaciones
  • ATEX: TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc)
  • CCCEx: 2020312310000213 (Ex ec IIC T4 Gc)
  • IECEx: IECEx TUN 14.0035 X (Ex ec IIC T4 Gc)
  • INMETRO: TÜV 12.1297 X
  • UKEx: UKCA_WA GO22UKEX003X_ec
  • UL: E198726 Sec.1
  • EAC: EAC CoC 03083
  • KC: MSIP-REM-W43-FBC750
  • CE: Conforme
  • RoHS: Compliant, With Exemption
  • Exenciones RoHS: 6(c), 7(a), 7(c)-I, 7(c)-II
Datos Comerciales
  • Grupo producto: 15 (I/O System)
  • eCl@ss 10.0: 27-24-26-07
  • eCl@ss 9.0: 27-24-26-07
  • ETIM 8.0: EC001603
  • ETIM 7.0: EC001603
  • PU (SPU): 1 pcs
  • Tipo empaque: Caja
  • País origen: DE
  • GTIN: 4050821086819
  • Número arancelario: 85176200000


Características Clave
  • Conexión EtherCAT de 100 Mbit/s con topología flexible
  • Hasta 64 módulos I/O con imagen de proceso de 1024 bytes
  • Aislamiento de 500 V entre sistema y campo
  • Alimentación 24 VDC con eficiencia del 85%
  • Temperatura operativa de 0°C a +55°C y IP20
  • Certificaciones ATEX, IECEx y UL para zonas peligrosas
