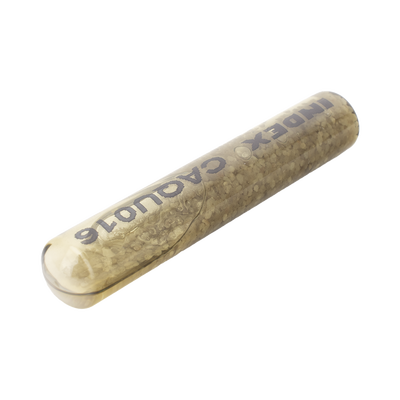

Capsula anclaje químico 16x125mm
Precio
$ 68.04
Hacer una pregunta
Compartir
No se pudo cargar la disponibilidad de pickup
Descripción
Características principales
- Fácil instalación en hormigón no fisurado
- Rango de temperatura -40°C a +80°C (máx. +50°C a largo plazo)
- Soporta cargas medias-altas estáticas o cuasi-estáticas
- Disponible en acero cincado, acero inoxidable A2 y A4
- Compatibilidad con espárragos homologados M8-M24
Información técnica
- Tipo: Anclaje químico tipo cápsula
- Material base: Hormigón C20/25 no fisurado
- Homologación: ETA 08/0350 opción 8
- Resina: Epoxi acrilato con cuarzo y catalizador
- Profundidad de anclaje: 125 mm
- Diámetro cápsula: 17 mm
- Longitud cápsula: 95 mm
- Par de apriete: 80 Nm
- Diámetro de taladro: 18 mm
- Profundidad mínima material base: 160 mm
Compatibilidad
- Diámetros compatibles: M16
- Tipos de espárragos: Cincados, inoxidable A2 y A4
- Clases de espárragos: 5.8, 8.8, A4-70, A4-80
- Condiciones de instalación: Taladros secos o húmedos
- Ambientes: Interior y exterior
Aplicaciones
- Fijación de maquinaria y elementos con vibraciones
- Aplicaciones estructurales en hormigón no fisurado
- No apto para instalación en techos
- Compatible con instalaciones interiores y exteriores
Certificaciones
- Homologación ETA 08/0350 opción 8
- Certificado EVCP 1109-BPR-0044
- ETAG 001-5
Materiales
- Cápsula: Ampolla de cristal con resina epoxi acrilato
- Espárragos: Acero cincado, inoxidable A2-70 y A4-70
- Arandela: DIN 125 cincada, A2-70 o A4-70
- Tuerca: DIN 934, cincada, A2-70 o A4-70
Condiciones de instalación
- Temperatura de instalación: -40°C a +80°C
- Profundidad efectiva: 95 mm
- Distancia mínima al borde: 65 mm
- Distancia mínima entre anclajes: 65 mm
- Requiere taladro de percusión y brocas de 18 mm
- Requiere bomba de soplado y cepillo de limpieza
Resistencia a tracción
- Hormigón no fisurado: 39 kN
- Acero clase 5.8: 31.2 kN
- Acero clase 8.8: 50.4 kN
- Inox. A4-70: 35.3 kN
- Inox. A4-80: 46.6 kN
Resistencia a cortante
- Hormigón no fisurado: 19.0 kN
- Acero clase 5.8: 31.2 kN
- Acero clase 8.8: 50.4 kN
- Inox. A4-70: 35.3 kN
- Inox. A4-80: 46.6 kN
Notas importantes
- No apto para instalación en techos
- No recomendado para cargas dinámicas o con excentricidad
- Requiere herramientas de instalación específicas
- Debe instalarse en taladro limpio y seco (según norma)
- La resistencia real depende de la distancia al borde y entre anclajes
Referencias técnicas
- Homologación ETA 08/0350 (ETAG 001-5) opción 8
- Método de cálculo simplificado según ETAG 001 anexo C
- Para cálculos precisos usar INDEXcal (programa de cálculo de INDEX)
Características Clave
- Fácil instalación en hormigón no fisurado
- Rango de temperatura -40°C a +80°C
- Compatibilidad con espárragos M8-M24 homologados
- Acero cincado, inoxidable A2 y A4
- Soporta cargas medias-altas estáticas
- Resistencia a tracción hasta 50.4 kN
