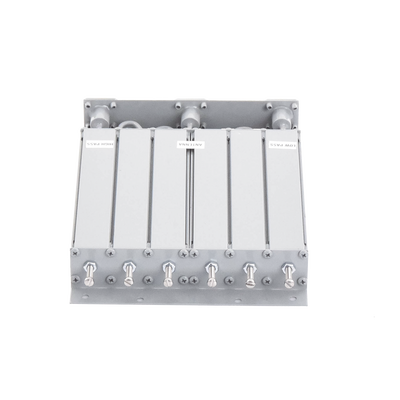

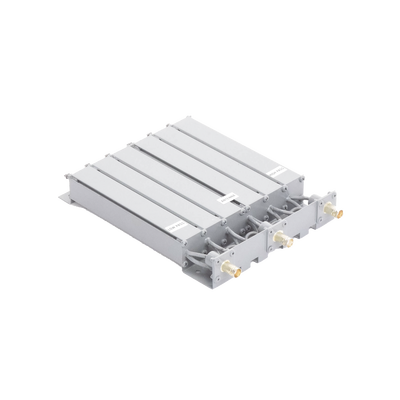

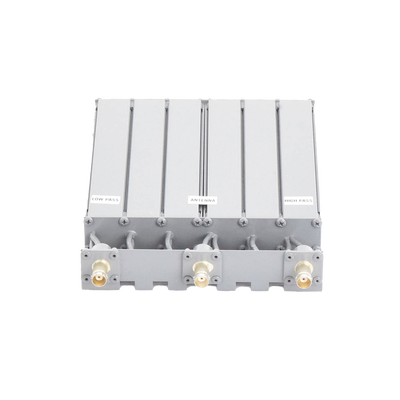

Duplexer ORUS Modificado en UHF, 6 Cav. 470-490 MHz, 50 Watt, 5 MHz Sep. Rechazo de Banda, BNC Hembras.

EPCOM INDUSTRIAL

Duplexer ORUS Modificado en UHF, 6 Cav. 470-490 MHz, 50 Watt, 5 MHz Sep. Rechazo de Banda, BNC Hembras.

$ 5,522.01

Hacer una pregunta

Modelo: SYS-4533-3PV2
Existencias: Agotado
Colecciones: Radiocomunicación, Radiocomunicación / Filtros y Sistemas en RF
Categoría: Duplexers Filtros y Sistemas en RF Radiocomunicación

Pago Seguro

Descripción

Los duplexer son dispositivos que permiten que una sola antena se utilice tanto para transmitir como para recibir señales de radio aislando o atenuando una frecuencia de la otra.

Al utilizar un duplexer, se asegura que la señal de transmisión y la señal de recepción no interfieran entre sí. En lugar de tener dos antenas separadas, el duplexer utiliza una sola antena que se divide en dos caminos, uno para transmitir y otro para recibir.

Características generales

Amplio uso en radios móviles Full y repetidoras (50 W máximo).
Mínimo corrimiento de frecuencia por cambios de temperatura.
Resonadores de tubo de cobre plateado (UHF) y Resonadores Helical de cobre estañado (VHF).
Aislamiento de Teflón para VHF y UHF.
Interconexión con cables conformables reducen la pérdida por inserción.
Este dispositivo no le ayudará a resolver problemas de sensibilidad en lugares de alta incidencia de RF.
Blindaje con cavidades de Aluminio extruido 6063-T5 templado.

Características técnicas

Separación de frecuencia TX-RX: 5 a 8 MHz.
Pérdida por inserción máxima: 1.2 dB.
Aislamiento entre Tx y Rx: 80 dB.
Máxima potencia continua: 50 Watts.
Conector: BNC Hembra (N Opcional).
Impedancia: 50 Ohms
VSWR: 1.5:1

Modelos disponibles

Modelo	Rango de frecuencias	Dimensiones (mm)	Peso (Kg)
	VHF
SYS-1533-1	136-148 MHz	159 X 31.8 X 216	0.95
SYS-1533-2	148-160 MHz	159 X 31.8 X 216	0.95
SYS-1533-3	160-174 MHz	159 X 31.8 X 216	0.95
	UHF
SYS-4533-1P	403-430 MHz	159 X 31.8 X 216	1.010
SYS-4533-2PV2	440-470 MHz	159 X 31.8 X 216	1.010
SYS-4533-3PV2	470-490 MHz	159 X 31.8 X 216	1.010
SYS-4533-4P	490-520 MHz	159 X 31.8 X 216	1.010

Información adicional

NOTA: Para modelos con conector N se añade letra N al modelo. Ej. SYS-4533-2PNV2

Fabricamos Jumpers Especiales:

Cualquier cable, cualquier longitud, cualquier conector, cualquier cantidad.
Máquinas especializadas y una gran experiencia de nuestro personal nos permiten fabricar sus 'puentes' de cable coaxial en forma profesional, con una gran presentación, calidad y confiabilidad a un precio reducido.
Solo usamos cables y conectores de la más alta calidad.

Permítanos cotizarle. ¡Llámenos!
