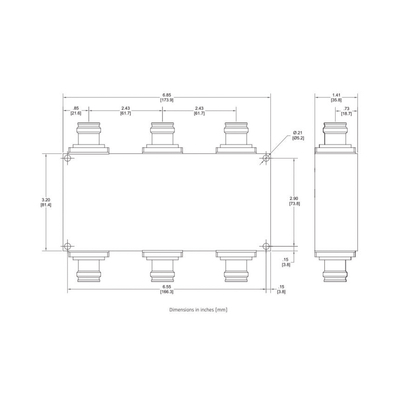

Combinador hibrido 3x3 617-2700 150W -161dBc 4.3-10 IP68

Combinador hibrido 3x3 617-2700 150W -161dBc 4.3-10 IP68

$ 21,924.86

Hacer una pregunta

Modelo: CM-80KE
Existencias: Agotado
Colecciones: Radiocomunicación, Radiocomunicación / Cobertura Celular 5G, 4G, 3G y Voz
Categoría: Sistemas de Antenas Distribuidas (DAS) Cobertura Celular 5G, 4G, 3G y Voz Radiocomunicación

Pago Seguro

Descripción

Un combinador híbrido 3×3 es una red que combina hasta tres entradas.

En las aplicaciones DAS, las tres salidas se pueden usar para alimentar diferentes cables, proporcionando esencialmente una combinación sin pérdidas.

Todos los puertos no utilizados deben tener una terminación de 50 W con la potencia nominal adecuada.

Esta red es un bloque de construcción importante en las cajas de combinación que se utilizan en el DAS interno del host neutral.

Este modelo está diseñado específicamente para su uso en entornos exteriores hostiles.

Características

Conecta 3 entradas a 3 salidas
Calificado para sal/niebla al aire libre
Aislamiento de hasta 25 dB, bajo VSWR
150W/Entrada Continuo Promedio. Energía
PIM bajo especificado -161 dBc
Solo 4,8 dB de pérdida acoplada/canal
Bandas inalámbricas bajas y altas
Práctico espacio entre conectores

Especificaciones

Frecuencia

617-694 MHz
694-800 MHz
800 – 2500 MHz
2500 – 2700 MHz

Acoplamiento

5,0 ± 1,7 dB a 617-694 MHz
5,0 ± 1,3 dB a 694-800 MHz
5,0 ± 1,0 dB a 800-2500 MHz
5,0 ± 1,3 dB a 2500-2700 MHz

Energía

150W

VSWR

<1,20:1 a 617-694 MHz
<1,20:1 a 694-800 MHz
<1,20:1 a 800-2500 MHz
<1,25:1 a 2500-2700 MHz

Aislamiento

>25 dB a 617-694 MHz
>25dB @694-800MHz
>25 dB a 800-2500 MHz
>23 dB a 2500-2700 MHz

PIM

-161 dBc (prueba de 2 tonos a +43 dBm)

Conectores

4.3-10

Protección de ingreso

IP68

Peso

4,5 libras (2,0 kg)

Características Clave

Combinador híbrido 3x3 para aplicaciones DAS
3 entradas y 3 salidas simultáneas
Aislamiento hasta 25 dB, bajo VSWR
Potencia 150W por entrada continuo
PIM extremadamente bajo -161 dBc
Conectores 4.3-10 IP68 resistente a intemperie
