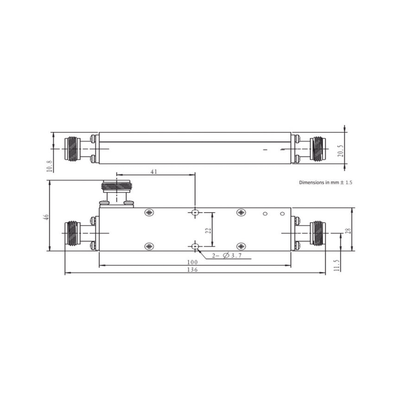

Acoplador direccional 6dB 694-2700 50W tipo N
No se pudo cargar la disponibilidad de pickup
Descripción
Descripción
La serie CK-50N de Microlab de acopladores direccionales tipo N es un diseño de microstrip de cuarto de onda de varias secciones para aplicaciones en interiores que cubre todas las bandas inalámbricas de 694 a 2700 MHz.
Las unidades acoplan una fracción definida de señal de 5 a 20 dB con reflexiones o pérdidas mínimas.
El amplio rango de frecuencias permite su uso con antenas multibanda y sistemas de cable con fugas y en estaciones base inalámbricas.
Con uniones de soldadura mínimas y un dieléctrico de aire, la pérdida por disipación se ha minimizado y se ha mejorado la confiabilidad.
Estos acopladores direccionales también se pueden usar como divisores desiguales o tappers, que generalmente se especifican por la relación de potencia entre las salidas. Por conveniencia, estos se muestran en la tabla.
Características Clave
- Acoplamiento de 6 dB ±0.6 en banda ancha
- Frecuencia 694-2700 MHz cubre todas las bandas inalámbricas
- Potencia promedio de 50W para alta capacidad
- Conectores tipo N (hembra) de triple protección
- VSWR optimizado para mínimas reflexiones y pérdidas
- Diseño de microstrip de cuarto de onda multisección
