Acoplador direccional 20dB 617-5925MHz 300W-161dBc 4.3-10 IP67
Precio
$ 5,553.76
Hacer una pregunta
Compartir
No se pudo cargar la disponibilidad de pickup
Descripción
Acoplador direccional 20dB 617-5925MHz 300W-161dBc 4.3-10 IP67
Descripción
La serie CC-6xxE está diseñada para cubrir de 617 a 5925 MHz. Las unidades acoplan una fracción definida de señal con reflejos o pérdidas mínimas. La disponibilidad en una amplia gama de valores de acoplamiento hace que esta serie sea útil para optimizar la distribución de energía requerida en los sistemas de antena distribuida pasiva (DAS) 5G. El rango de frecuencia extremadamente amplio permite su uso con antenas multibanda, sistemas de cable con fugas y estaciones base inalámbricas. Con juntas de soldadura mínimas y un dieléctrico de baja pérdida, la pérdida disipativa se ha minimizado y se ha mejorado la confiabilidad.
Características
- Acopladores direccionales de banda ultra ancha para distribución de señal 5G FR1
- Potencia de línea principal promedio de 300 W
- Pérdida mínima de inserción de RF y alta directividad
- PIM bajo garantizado
- 4.3-10 Conectores
- Clasificación IP67
- Queja RoHS
Especificaciones
Frecuencia
617 a 5925 MHz
Directividad
20 dB min para 617-2700MHz
18 dB min para 2700-4900MHz
17 dB min para 4900-5925MHz
18 dB min para 2700-4900MHz
17 dB min para 4900-5925MHz
VSWR
1.20:1 max para 617-3800MHz
1.30:1 max para 3800-5925MHz
1.30:1 max para 3800-5925MHz
PIM
-161 dBc (-118 dBm) mín.
Potencia nominal
300 W promedio, 1 kW pk*
Pérdida disipativa
0,3 dB máx
Impedancia
50 Ω nominal
Retardo de grupo
1,2 ns típ.
Entorno
-40 °C a +75 °C, IP67
Acabado de la carcasa
Pintado
Conectores
4,3-10 (f), brida triplaca de 4 orificios
Peso
0,9 lb (0,41 kg)

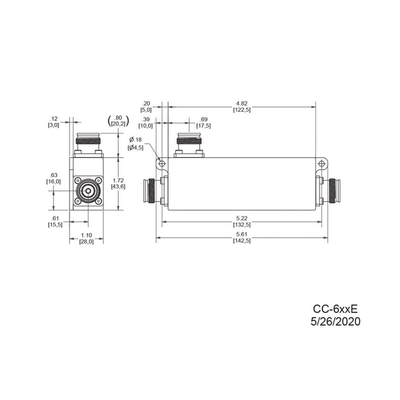

Dimensiones
5-8 dB: 5,53 x 1,64 x 1,10 pulgadas
[140,5 x 41,6 x 28 mm]
10-20 dB: 5,61 x 1,72 x 1,10 pulgadas
[140,5 x 41,6 x 28 mm]
10-20 dB: 5,61 x 1,72 x 1,10 pulgadas
Características Clave
- Banda ultra ancha 617-5925 MHz
- Acoplamiento 20 dB con mínima pérdida
- PIM -161 dBc garantizado
- Potencia 300 W promedio, 1 kW pico
- Conectores 4.3-10 IP67 resistentes
- Pérdida de inserción 0.3 dB máx
