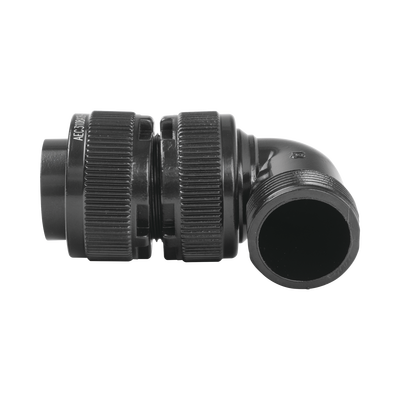

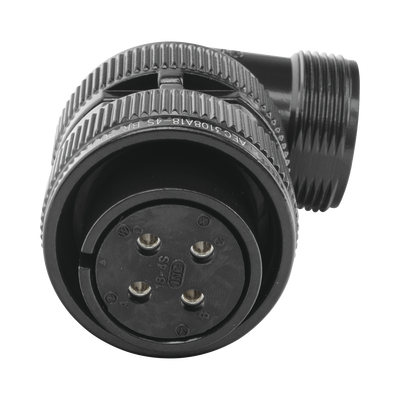

Conector Plug en Ángulo Recto de 4 Contactos Hembra Soldables para Radio de Locomotora.

EPCOM INDUSTRIAL

Conector Plug en Ángulo Recto de 4 Contactos Hembra Soldables para Radio de Locomotora.

$ 670.37

Hacer una pregunta

Modelo: E/MS3108A18-4S
Existencias: Agotado
Colecciones: Radiocomunicación, Radiocomunicación / Conectores
Categoría: Chasís Conectores Radiocomunicación

Pago Seguro

Descripción

Características Técnicas

Tipo de Conector: Ángulo Recto de 4 Contactos Hembra
Especial para Cable: AWG 14-12
Modo de Ensamble: Terminal Soldable
Cuerpo: Plateado en Negro
Contacto Central: Estañado
Aislante Dieléctrico: Delrin

Especificaciones Mecánicas

Ángulo: 90 grados
Tamaño: 8S a 40 (según estándar MS3108A)
Clase de Tolerancia: 2B
Hueco para Cable: .045 diámetro mínimo
Tipo de Rosca: Vea tabla de dimensiones

Dimensiones (pulgadas)

8S: .5000-28UNEF
10S: .6250-24NEF
10SL: .6250-24NEF
12S: .7500-20UNEF

Clasificaciones de Tamaño

14-16: .8750-20UNEF
18-20: 1.0000-20UNEF a 1.2500-18NEF
22-24: 1.3750-18NEF a 1.5000-18NEF
28-40: 1.7500-18NS a 2.5000-16UN

Notas de Instalación

Todas las perforaciones para alivio de cable tienen un diámetro mínimo de .045
Para datos de soldadura, ver página 67 del manual
Para completar el número de orden, ver 'cómo ordenar' página 70

Características Clave

Conector hembra de 4 contactos en ángulo recto
Diseñado para cables AWG 14-12
Terminales soldables para conexión segura
Cuerpo plateado en negro resistente
Aislamiento de delrin de alta resistencia
Ángulo de 90 grados para instalación precisa
