802.3bt PoE ++: 90 ~ 95 W sobre una solución UTP de 4 pares
Para satisfacer la demanda de varios dispositivos alimentador por PoE, se proporciona cinco modos de salida de energía PoE
-
Modo de salida de potencia PoE ++ de 90 W 802.3bt: (pines 1, 2, 3, 6 + pines 4, 5, 7, 8)
-
Modo de salida de potencia UPOE / PoH de 95 W: (pines 1, 2, 3, 6 + pines 4, 5, 7, 8)
-
Modo de salida de potencia PoE de 30 W de final de tramo: (pines 1, 2, 3, 6)
-
Modo de salida de potencia PoE de 30 W de alcance medio: (pines 4, 5, 7, 8)
-
Modo de salida de potencia de 60 W: (pines 1, 2, 3, 6 + pines 4, 5, 7, 8)
Monitoreo de la PD conectada en tiempo real a través de la acción de ping.
Programa de PoE para ahorro de energía
Reciclado de energía programado
Protocolo de tiempo 1588 para redes de computación industrial
La serie IGS-6325 es ideal para aplicaciones de telecomunicaciones y Carrier Ethernet, ya que admite la prestación de servicios MEF y la temporización sobre soluciones de paquetes para IEEE 1588 y Ethernet síncrona.
Alerta de evento de captura SMTP / SNMP
Alerta de alarma efectiva para una mejor protección
Entrada digital y salida digital para alarma externa
Especificaciones
Hardware
-

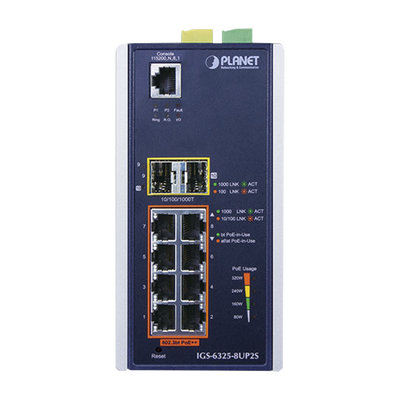

Puertos de cobre: 8 puertos 10/100/1000BASE-T RJ45 auto-MDI/MDI-X
-
Puertos SFP: 2 ranuras SFP 1000BASE-SX/LX/BX (Puerto 9 y 10) Compatibles con SFP 100BASE-FX y SFP 2500BASE-X
-
Puertos SFP+: N/A
-
Puertos PoE: 8 puertos con función inyectora PoE++ 802.3bt desde el Puerto 1 al 8
-
Consola: 1 puerto serial RJ45-to-RS232 (115200, 8, N, 1)
-
Arquitectura: Store-and-Forward
-
Switch Fabric: 20Gbps/no blocking
-
Rendimiento: 14.8Mpps@ paquetes de 64 bytes
-
Tabla de direcciones: 16K entradas, aprendizaje automático y envejecimiento
-
Buffer compartido: 32Mbits
-
Jumbo Frame: 10Kbytes
-
SDRAM: 512Mbytes
-
Memoria Flash: 64Mbytes
-
Control de flujo: IEEE 802.3x pause frame para full-duplex / Back pressure para half-duplex
-
Botón de reset: < 5 seg: reinicio del sistema / > 5 seg: configuración de fábrica
-

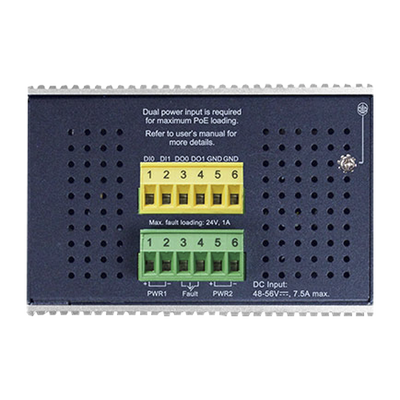

Conector: Bloque de terminales de 6 pines extraíble para entrada de alimentación (Pines 1/2 para Alimentación 1, Pines 3/4 para alarma de fallo, Pines 5/6 para Alimentación 2) + Bloque de terminales de 6 pines extraíble para interfaz DI/DO (Pines 1/2 para DI 1 y 2, Pines 3/4 para DO 1 y 2, Pines 5/6 para GND)
-
Alarma: Una salida de relé para fallo de alimentación. Capacidad de corriente del relé de alarma: 1A @ 24V DC
-
Entrada digital (DI): 2 entradas digitales: Nivel 0: -24~2.1V (±0.1V), Nivel 1: 2.1~24V (±0.1V), Carga de entrada a 24V DC, máximo 10mA
-
Salida digital (DO): 2 salidas digitales: Colector abierto a 24VDC, 100mA
-
Carcasa: Caja de aluminio IP30
-
Instalación: Montaje en carril DIN o pared
-
Dimensiones: 76.8 x 107.3 x 152 mm
-
Peso: 1,138g
-
Alimentación: Doble DC 48~56V, 7.5A máximo (recomendado >52V DC para salida PoE++ 802.3bt)
-
Consumo: Máx. 27 watts/92.13BTU@56V DC (Sistema activo) / Máx. 395 watts/1,347.80BTU@56V DC (Carga completa con función PoE++)
-
Protección ESD: 8KV DC (aire), 6KV DC (contacto)
-
Protección contra sobretensión: 4KV DC
-
Indicadores LED: Sistema: Power 1 (Verde), Power 2 (Verde), Fallo (Rojo), Anillo (Verde), Anillo propietario (Verde), Dido (Rojo). Puerto: 1000Mbps LNK/ACT (Verde), 10/100Mbps LNK/ACT (Ámbar), PoE++ en uso x1 (Verde), PoE en uso x1 (Ámbar), SFP 1000 LNK/ACT (Verde), SFP 100 LNK/ACT (Ámbar), Puertos SFP+: 10Gbps LNK/ACT (Verde), 1Gbps LNK/ACT (Ámbar), Uso PoE: 80W, 160W, 240W, 320W (Ámbar)
Power Over Ethernet
-
Estándar: IEEE 802.3bt PoE++ Type-4 PSE, compatible con 802.3at PoE+ PSE
-
Tipo de alimentación: 802.3bt, UPOE/POH, End-span, Mid-span, Force
-
Salida PoE: 802.3bt PoE++ - Por puerto 52V~56V DC (dependiendo de la alimentación), máx. 90 watts UPoE(PoH) - Por puerto 52V~56V DC (dependiendo de la alimentación), máx. 95 watts IEEE 802.3at Standard - Por puerto 52V~56V DC (dependiendo de la alimentación), máx. 36 watts Force - Por puerto 52V~56V DC (dependiendo de la alimentación), máx. 60 watts
-
Asignación de pines: End-span: 1/2(-), 3/6(+) / Mid-span: 4/5(+), 7/8(-) / 802.3bt/UPoE: 1/2(-), 3/6(+),4/5(+), 7/8(-)
-
Presupuesto PoE: 395W
-
Prioridad de alimentación: 4 niveles (Critical, High, Middle, Low)
-
Detección: IEEE 802.3at/af/bt PD signature
-
Desconexión: Desconexión automática para sobrecorriente (450mA ~ 750mA)
-
Corte por desconexión: Sí
-
Protección: 40°C: 395W / 50°C: 360W / 60°C: 325W
Entorno
-
Temperatura de operación: -40 a 75°C
-
Temperatura de almacenamiento: -40 a 85°C
-
Humedad de operación: 10 a 95% sin condensación
-
Altitud de operación: 0 a 3000m
Características Clave
- Diseño industrial reforzado IP30
- Soporta temperaturas extremas de -40 a 75°C
- Montaje en pared y riel DIN
- Hasta 95 W por puerto PoE++
- Doble alimentación DC 48-56V (redundante)
- Protección ESD 8kV (aire) y 6kV (contacto)
