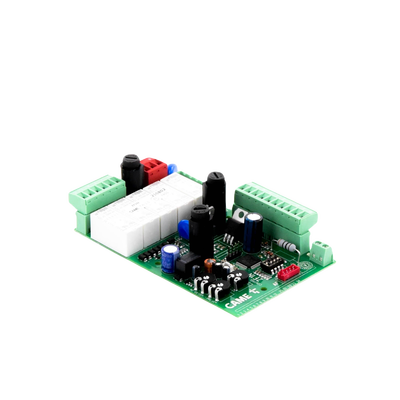

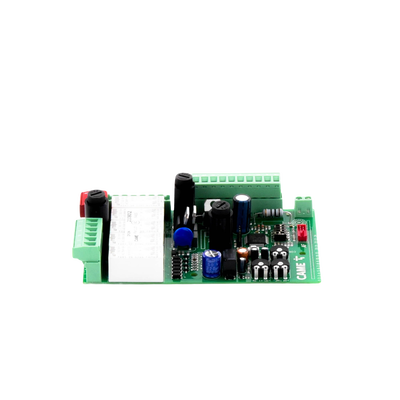

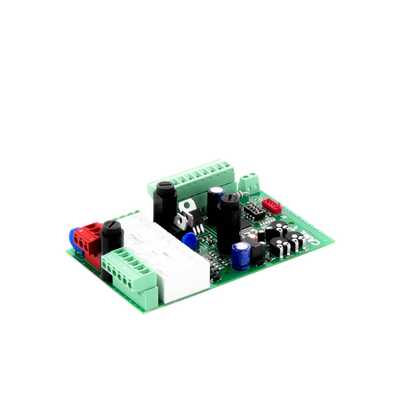

Tarjeta de control para ZF1N Compatible con motores abatibles 001U7220

CAME

Tarjeta de control para ZF1N Compatible con motores abatibles 001U7220

$ 3,344.70

Hacer una pregunta

Modelo: 88001-0067
Existencias: Agotado
Colecciones: Control de Acceso, Control de Acceso / Acceso vehicular
Categoría: Refacciones Acceso vehicular Control de Acceso

Pago Seguro

Descripción

Características principales

Compatibilidad con modelos 001U7220 y 002ZFN110
Diseño eficiente para control avanzado
Fácil integración en sistemas existentes
Alta fiabilidad en operaciones críticas
Interfaz de usuario simplificada y accesible

Especificaciones técnicas

Grado de protección: IP54
Alimentación: 230 V CA o 120 V CA
Consumo en stand-by: 40 mA
Potencia máxima: 320 W
Material de la caja: ABS
Temperatura de funcionamiento: -20°C a +55°C

Fusibles

Línea: 5 A
Tarjeta: 315 mA
Accesorios: 3,15 A

Conexiones eléctricas

Alimentación: 120 V o 230 V AC
Salida para accesorios: 24 V AC - máx. 20 W

Dimensiones

Medidas: 184 x 452 mm

Funciones configurables

Cierre automático activado/desactivado
Función ABRE-STOP-CIERRA-STOP (secuencial)
Función ABRE-CIERRA-INVERSIÓN (paso-paso)
Test de seguridad para verificación de fotocélulas
Función para borrar usuarios

Regulaciones

Tiempo de cierre automático (1-120 segundos)
Tiempo de funcionamiento de motorreductores (15-120 segundos)
Retraso en cierre del motor M2 (3-10 segundos)

Conexiones de seguridad

Entrada para fotocélulas
Comprobación de dispositivos de seguridad
Protección contra fallos en dispositivos de seguridad

Conexiones de dispositivos

Conexión para motorreductores
Salida para luz intermitente
Salida de indicación de puerta abierta

Comunicación inalámbrica

Conector para tarjeta AF
Conexión para antena RG58 (hasta 10m)
Memorización de hasta 50 usuarios

Condiciones de instalación

Instalación por personal calificado
Corte de tensión antes de la instalación
Preparación de tuberías y canaletas
Comprobación de conexiones internas
Verificación de fijación en superficies sólidas

Tipos de cables recomendados

Cables H05RN-F para uso exterior
Cables H05VV-F para uso interior
Sección mínima según longitud de cable
Cable RG58 para antena (hasta 10m)

Protección eléctrica

Fusibles rápidos para todas las conexiones
Protección contra sobretensión categoría III
Aislamiento suplementario en conexiones internas

Componentes principales

Transformador
Borneros para conexiones
Trimmer para ajustes
LEDs indicadores

Aplicaciones

Control de cancelas de dos hojas batientes
Uso residencial y en comunidades de vecinos
Instalación en entornos interiores y exteriores

Precauciones de seguridad

Instalación exclusiva por personal calificado
Cortar la tensión antes de manipular
Protección contra sobrecargas mediante fusibles
Verificación de aislamiento en conexiones internas
Protección contra daños mecánicos en cables

Notas de programación

Memorización de usuarios hasta 50 emisores
Procedimiento de programación mediante pulsador PROG
Confirmación mediante LED de programación
Comprobación automática de fotocélulas

Características Clave

Compatibilidad con modelos 001U7220 y 002ZFN110
Diseño eficiente para control avanzado
Fácil integración en sistemas existentes
Alta fiabilidad en operaciones críticas
Interfaz de usuario simplificada y accesible
Alimentación 230 V CA o 120 V CA
