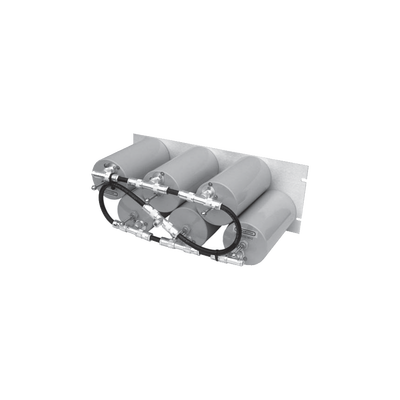

Duplexer Pasa Banda-Rechazo de Banda, 400-512 MHz, 6Cav.(4"Dia.) 3 MHz, 250 Watt, N Hembras.
Precio
$ 151,409.87
Hacer una pregunta
Compartir
No se pudo cargar la disponibilidad de pickup
Descripción
Características Principales
- Tipo: Duplexer Pasa Banda-Rechazo de Banda
- Frecuencia: 400-512 MHz
- Cavidades: 6 (4' de diámetro)
- Separación TX-RX (Min.): 3 MHz
- Potencia: 250 Watts
- Conectores: N Hembra
- Montaje: Panel de 19'
Especificaciones Eléctricas
- Pérdida por Inserción: 1.75 dB (típico), 2.0 dB (máx.)
- Aislamiento TX-RX: 90 dB (mín. a 5 MHz)
- Aislamiento TX-RX: 85 dB (mín. a 3 MHz)
- Atenuación TX en banda RX: 95 dB (típico)
- Atenuación RX en banda TX: 95 dB (típico)
- VSWR (máx.): 1.5:1
- Ancho de Banda: 1.2 MHz (típico)
- Rango de Temperatura: -30°C a +70°C
Especificaciones Mecánicas
- Dimensiones: 178 x 483 x 280 mm (7' x 19' x 11')
- Peso: 8.9 Kg (19.5 lbs. envío)
- Acabado Panel: Alodine claro
- Acabado Cavidades: Esmalte gris
Construcción y Diseño
- Material: Materiales de alta resistencia para servicio pesado
- Cavidades: Placa superior de aluminio de ¼' soldada a la cavidad
- Cableado: Cable RG-214 de especificación militar para interconexión
- Sintonización: Varilla de ajuste de Invar roscada para estabilidad térmica
- Contactos: Recubiertos de plata y fabricados en aleación de cobre-berilio
Aplicaciones
- Permite operación simultánea de transmisor o combinador y receptor en una antena común
- Proporciona aislamiento máximo TX-RX con mínima pérdida por inserción
- Configurable para al menos 1.2 MHz de ancho de banda de paso/rechazo
- Rechazo superior de radiación espuria del transmisor para protección del receptor
Ajustes y Pruebas
- Selectividad y pérdida por inserción ajustables según requerimientos
- Sintonizado y probado con frecuencias especificadas por el cliente antes del envío
- No requiere ajustes adicionales antes de la instalación
Características Clave
- Duplexer pasa banda-rechazo de banda
- Frecuencia operativa de 400-512 MHz
- 6 cavidades de 4" de diámetro
- Aislamiento TX-RX de 90 dB (mín.)
- Potencia máxima de 250 Watts
- Conectores N hembra
